上汽名爵MG3、MG6 N16 1.8L发动机正时校对方法
来源:本站整理  作者:佚名  2014-05-13 18:57:38



    2008款起上汽名爵MG3  2009~2012款MG6装备N16 1.8L发动机正时校对方法
    1.正时带单元的拆卸方法
    1)断开蓄电池接地线。
    2)顶起车辆前部。
    3)拆除右侧前部车轮。
    4)松开3个卡箍上的冷却软管,移开软管。
    5)拆除凸轮轴正时带室上盖。
    6)在曲轴带轮螺栓上使用套筒和接长杆,顺时针旋转曲轴,对准凸轮轴带轮正时标记-90°BTDC。
    注意:不得使用凸轮轴带轮、带轮连接螺检或带来旋转曲轴。
    7)安装凸轮轴带轮锁紧工具18G1570如图132所示。

    8)拆除曲轴带轮。
    9)在千斤顶上安装木块,放置千斤顶来支撑发动机。
    10)松开固定发动机稳定杆与车体吊架上的贯通螺栓。
    11)拆除固定发动机稳定杆与右侧发动机吊架上的贯通螺栓,松开发动机稳定杆。
    12)拆除固定安装支架与发动机上的2个螺栓。
    13)拆除固定安装支架与发动机吊架的螺母。
    14)拆除固定约束杆的2个螺母,然后拆除约束杆。
    15)拆除发动机右侧吊架。如果需要再次使用凸轮轴正时带,则须标记带的旋转方向。
    16)拆除正时带张紧带轮螺栓。
    17)移开安装的指针弹簧丝,同时拆除正时带张紧带轮。
    18)拿住辅助传动带张紧装置,拆除销,使张紧装置可以逆时针完全移动。
    19)拆除固定凸轮轴正时带下盖上连接的3个螺栓。
    20)拆除凸轮轴正时带下盖和橡胶密封件。
    21)拆除正时带。
    22)拆除曲轴上的驱动带轮。
    2.正时带单元的安装步骤
    1)清洁正时带轮、水泵和张紧带轮。
    2)检查凸轮轴带轮是否正确对准正时标并查看工具18G1570是否已锁紧凸轮轴带如图133所示。

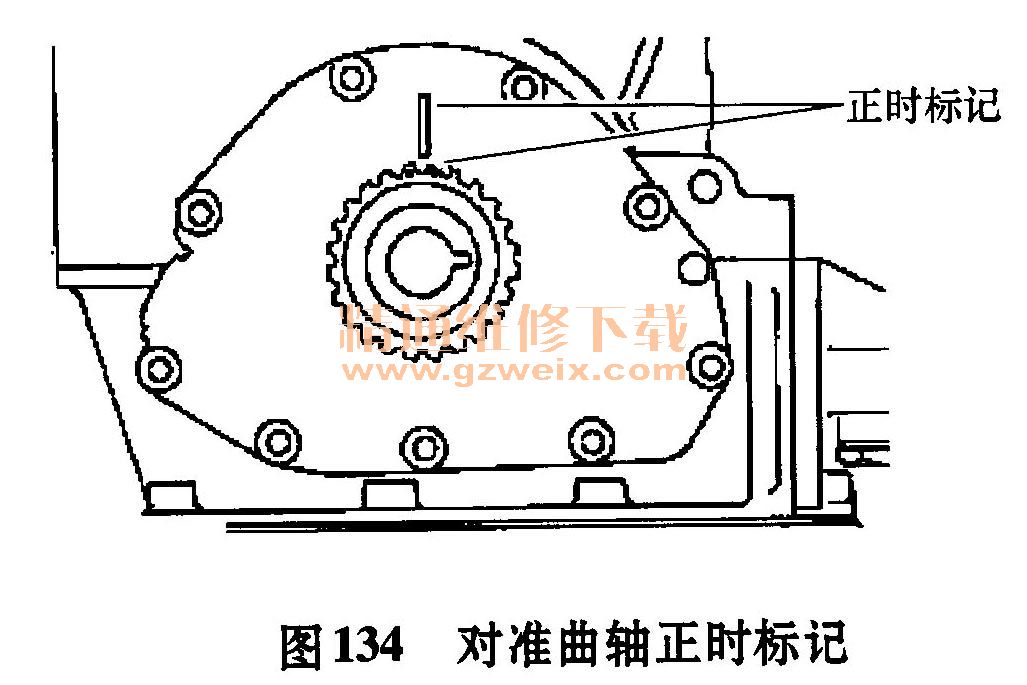

    3)检查曲轴带轮上两点正时标记是否对准机油泵的标记凸线,如图134所示,同时查看工具是否已锁紧飞轮。

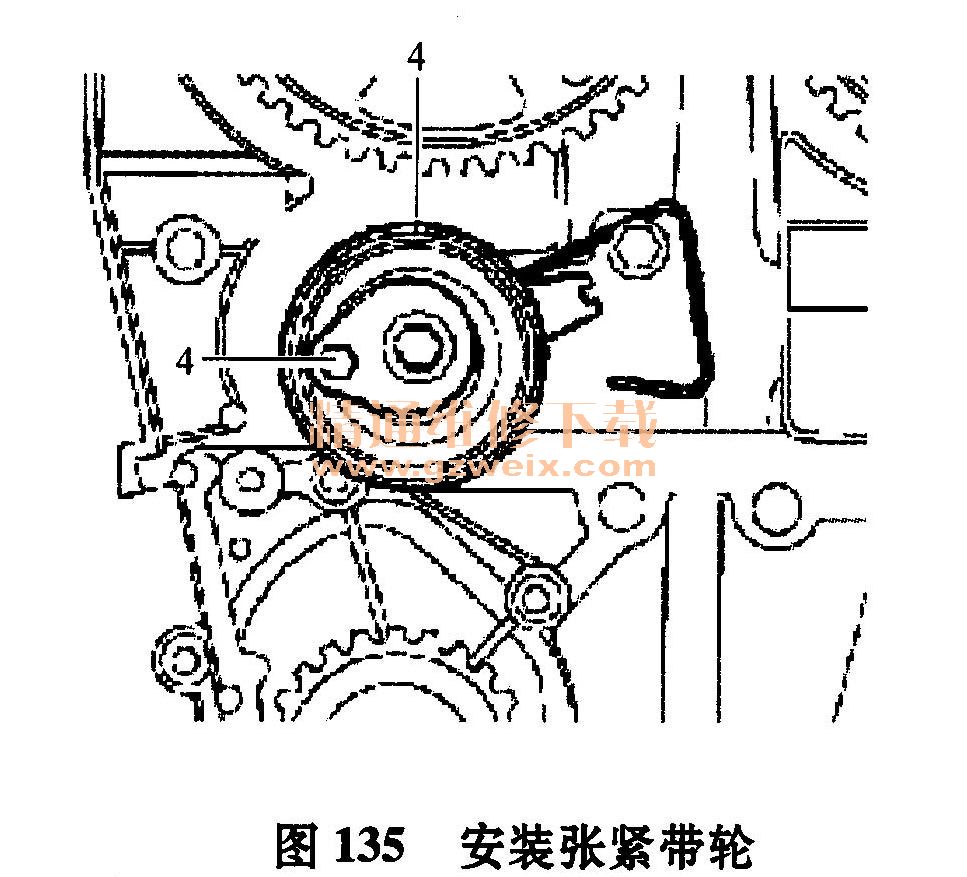

    4)安装正时带张紧带轮,如图135所示,确保指针弹簧丝安装在双头螺柱上,同时张紧杆4位于9点钟位置。

    5)安装和拧紧新的张紧带轮螺栓,直至可以转动张紧杆。
    6)将正时带安装到曲轴带轮上,随后再安装到凸轮轴带轮上,保持正时带张紧边位于曲轴带轮和排气凸轮带轮之间。
    7)只能用手指在张紧带轮和水泵驱动带轮上安装定位正时带。
    8)检查正时带是否已绕着所有带轮中心。
    注意:若安装原正时带,则检查旋转标记的方向是否正确。
    9)安装和对准下正时带盖,确保橡胶密封件的正确位置。
    10)安装正时带下盖螺栓并拧紧到9N·m。此时不得安装正时带上盖。
    11)顺时针完全旋转辅助传动带张紧装置。保持张紧装置在此位置,同时安装辅助安装销到张紧装置后板的孔中。
