2013~2018年进口英菲尼迪QX70 VQ37VHR发动机正时校对方法(三)
来源:本站整理  作者:佚名  2019-04-26 08:43:03

    ⑤安装正时链条张紧器(初级)(如图33中1所示)。完全清除正时链条张紧器(初级)的背部和安装表面灰尘和脏污。

    ⑥安装后拉出塞销(如图33中A所示),然后释放柱塞。
      (6)再次检查链轮和正时链条上的匹配标记是否有滑出对齐位置。
      (7)在后正时链条箱上安装新的。形环(如图34中1所示)。警告:不要重复使用O形环。

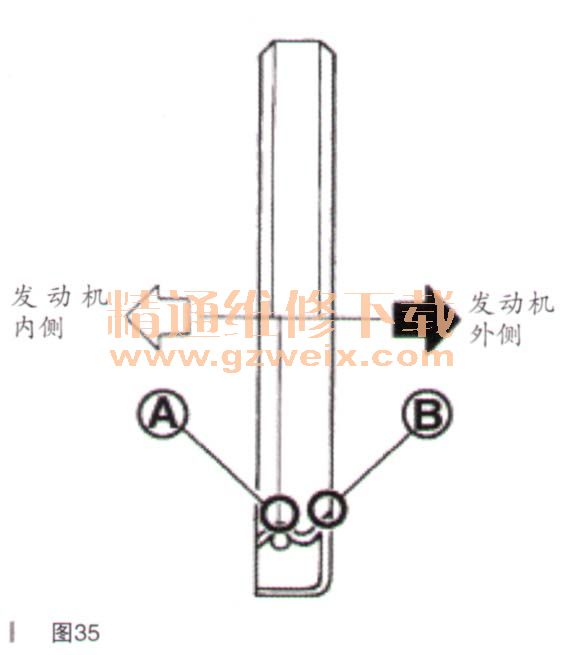

      (8)在前正时链条箱上安装新的前油封,如图35所示。

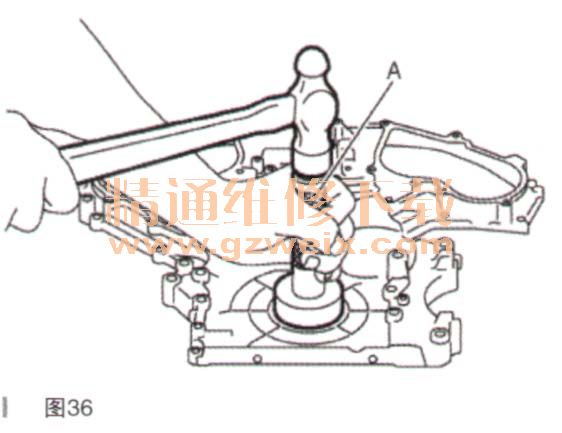

    使用新的发动机机油抹在油封唇(如图35中A所示)和灰尘密封唇上(如图35中B所示)。每个密封唇都如图35所示方向安装。使用合适的套筒(外径:60mm;如图36中A所示),压配合油封,直到它与前正时链箱外壳端面平齐。

    检查箍环是否就位,密封唇是否倒置。
      (9)安装前正时链条箱
    在安装到后正时链箱的过程中,检查。形环是否停留在适当的位置。

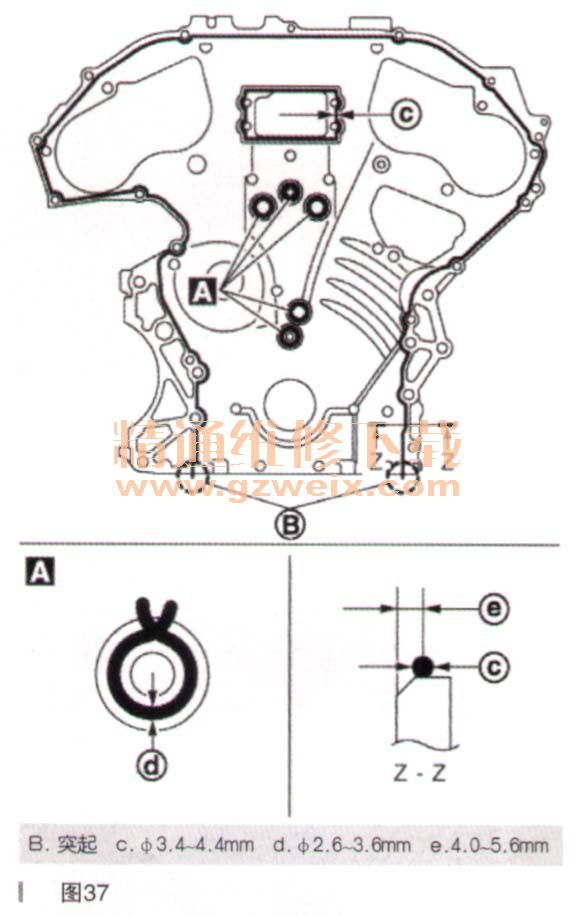

    ①在打胶机将连续的液体胶打到前正时链条箱背面,如图37所示。

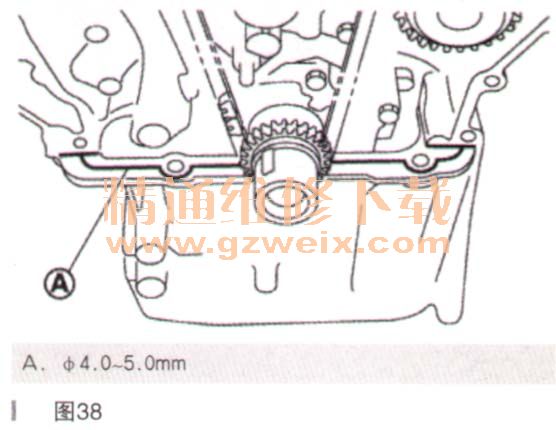

    ②将液体胶涂在如图38所示的油底壳(上部)的上表面。
