悦达起亚赛拉图（DOHC 1.6 L型发动机）正时校对方法

当前位置：精通维修下载 > 文档资料 > 汽车技术 > 汽车专题 > 汽车正时设定

来源：本站整理作者：佚名 2013-07-25 16:05:02

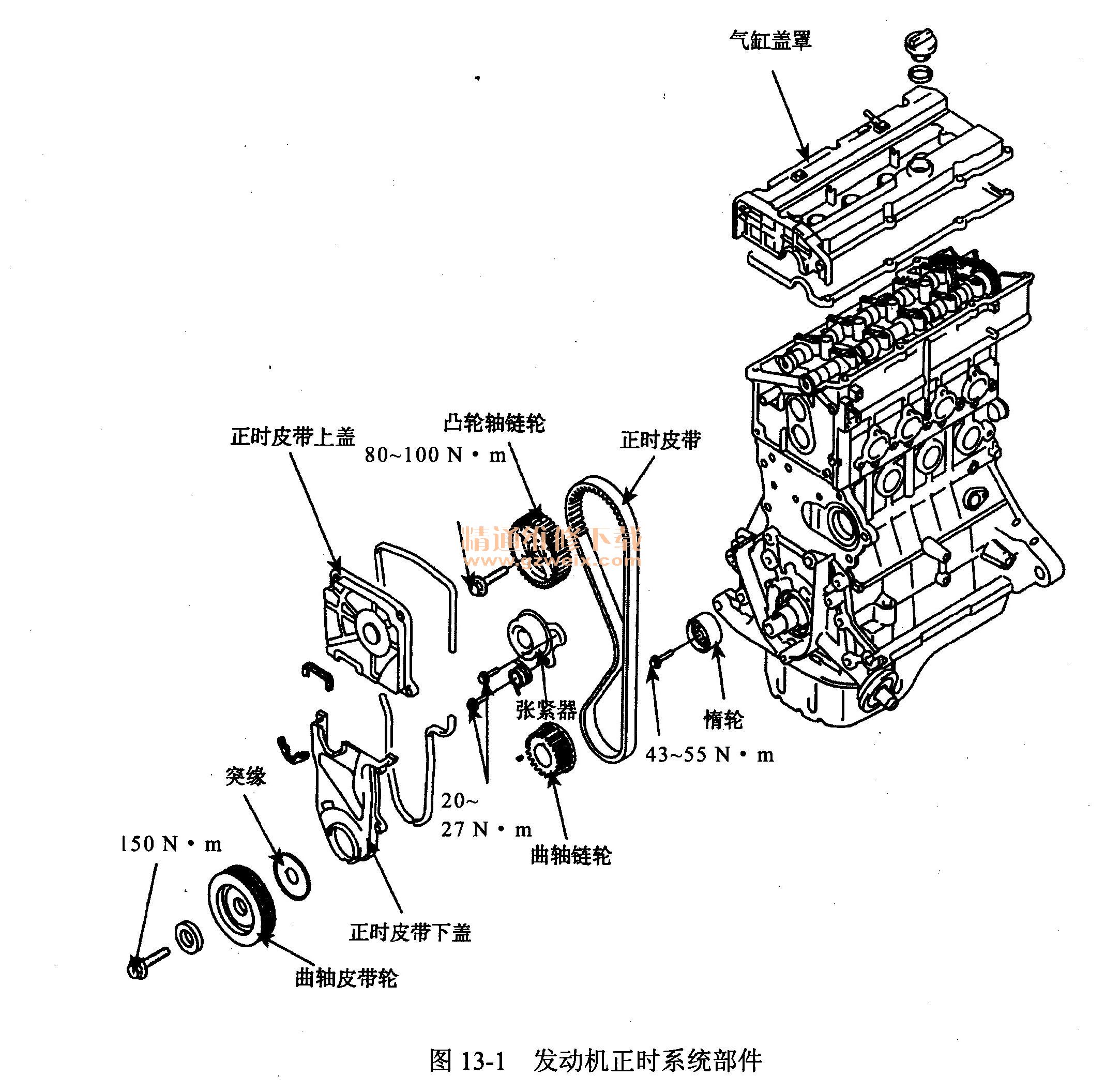

    DOHC （1.6 L ）型发动机正时系统部件如图13-1所示。

    （一）正时系统部件的拆卸
    正时系统部件的拆卸步骤和方法如下。
    此程序不需要拆卸发动机。
    1．拆卸发动机盖。
    2．拆卸右前轮。

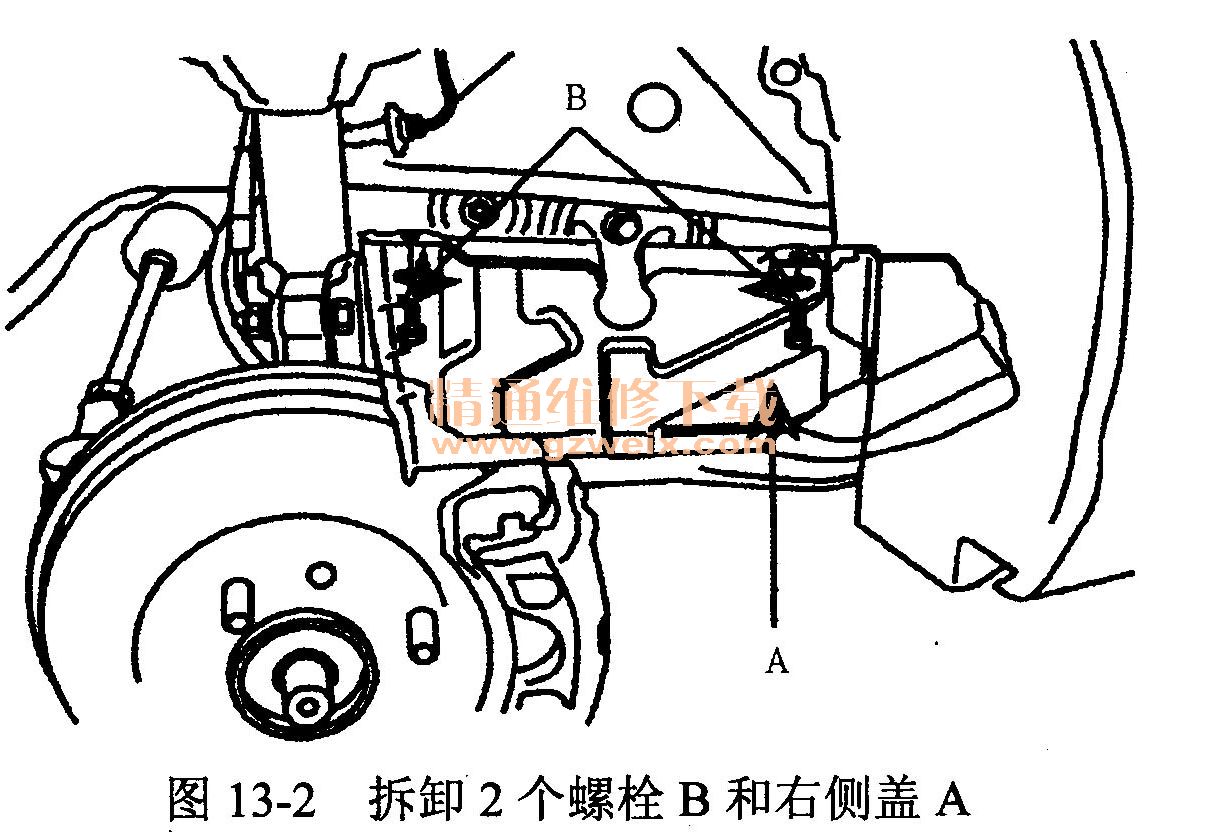

    3．拆卸2个螺栓（B）和右侧盖（A），如图13-2所示。

    4．拆卸发动机装配托架

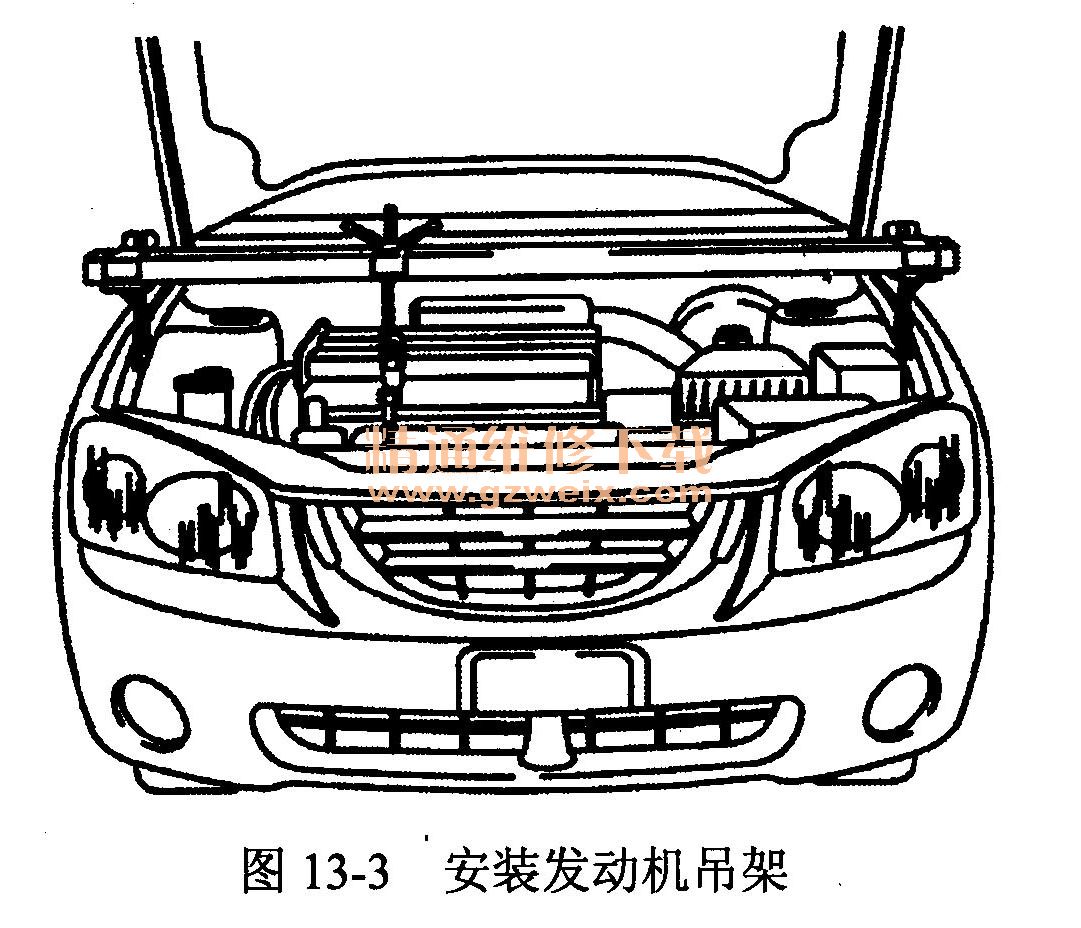

    （1）安装发动机吊架，如图13-3所示。

    （2）拧下螺栓B和螺母C, D，然后拆卸发动机装配托架A，如图13-4所示。

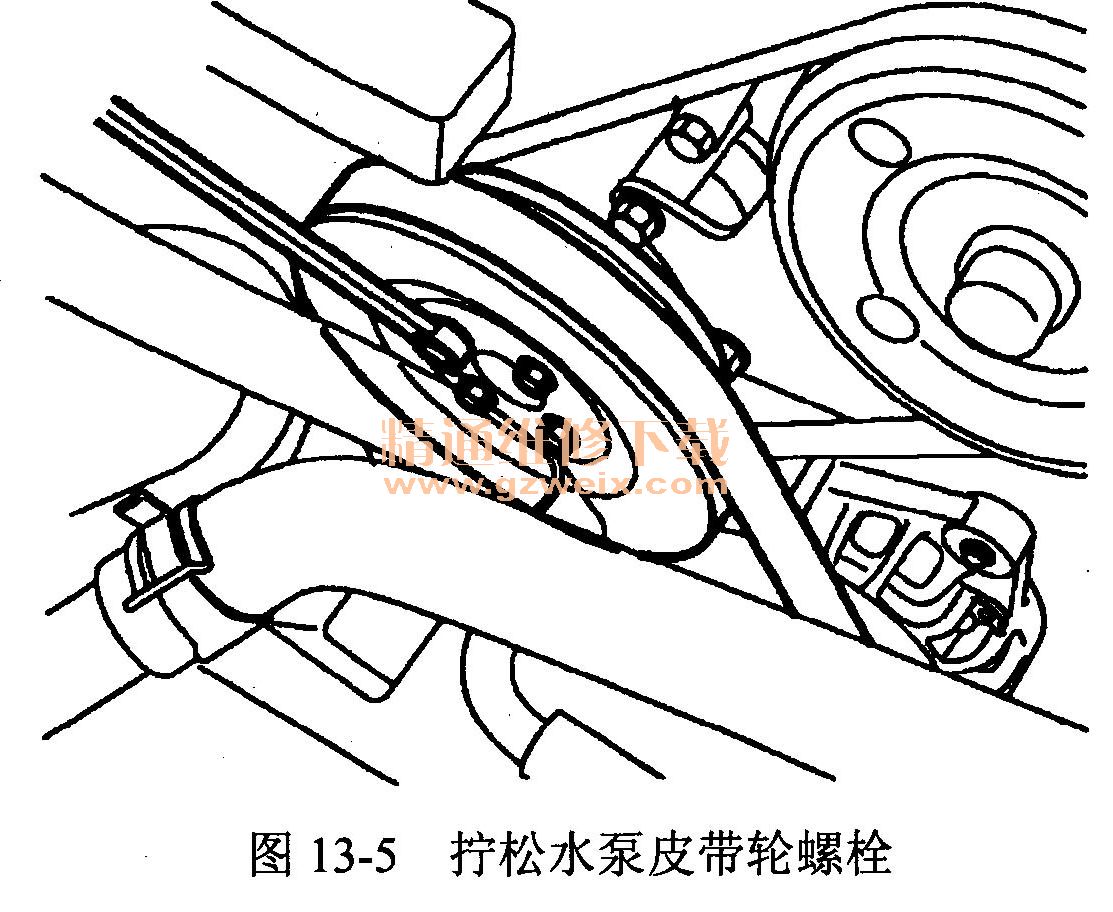

    5．暂时拧松水泵皮带轮螺栓，如图13-5所示。

    6．拆卸交流发电机驱动皮带。
    7．拆卸空调器压缩机驱动皮带。
    8．拆卸动力转向泵驱动皮带。
    9．拧下4个螺栓，拆卸水泵皮带轮。
    10．拧下4个螺栓B，拆卸正时皮带上盖A，如图13-6所示。

    11．转动曲轴皮带轮，并对齐它的槽和正时皮带盖的正时标记“T"，如图13-7所示。

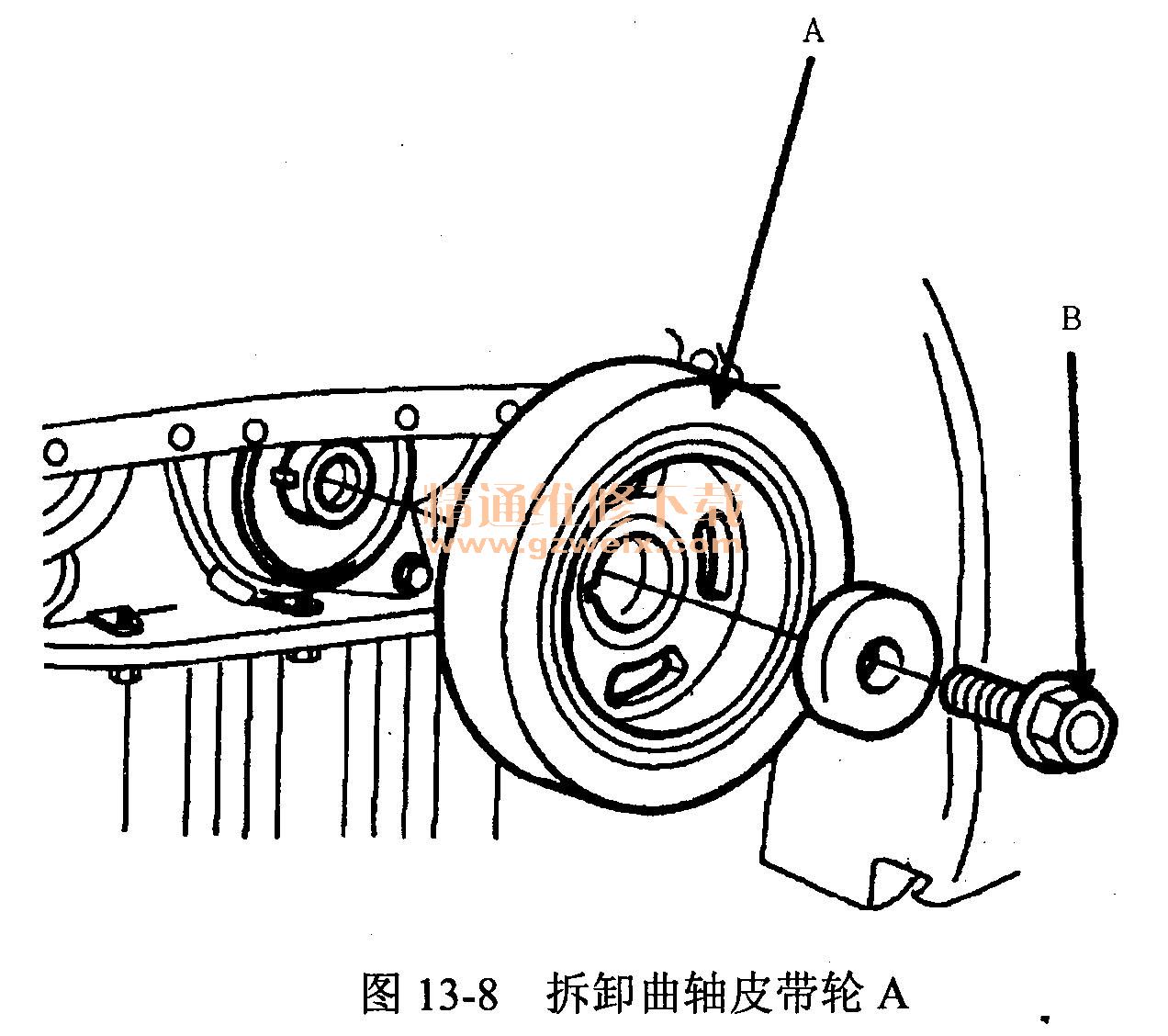

    12．拧下曲轴皮带轮螺栓B，拆卸曲轴皮带轮A，如图13-8所示。

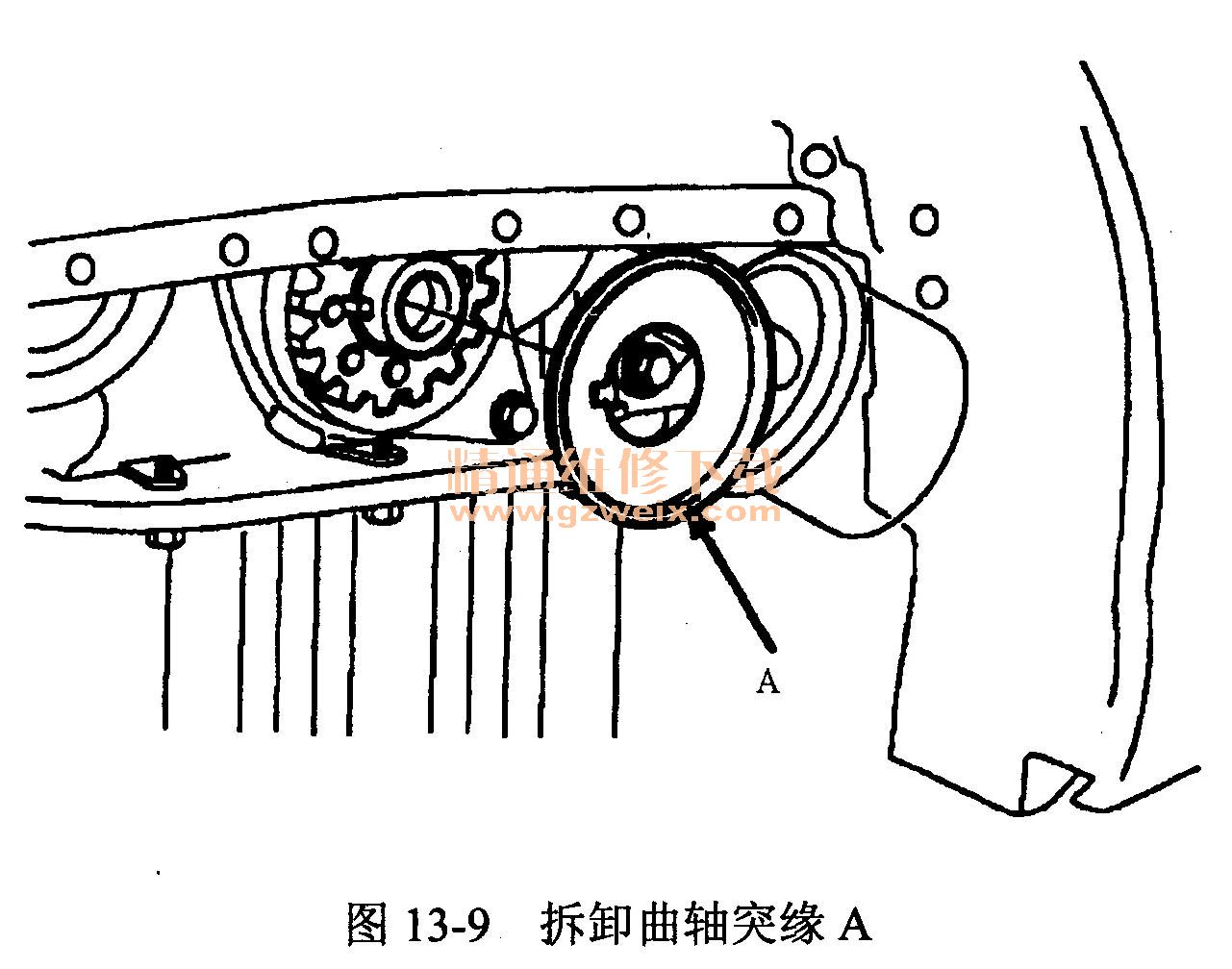

    13．拆卸曲轴突缘A，如图13-9所示。

    14．拧下5个螺栓B，拆卸正时皮带下盖A,如图13-10所示。
