大众途观发动机无法启动故障检修

来源：本站整理作者：佚名 2019-02-05 14:44:01

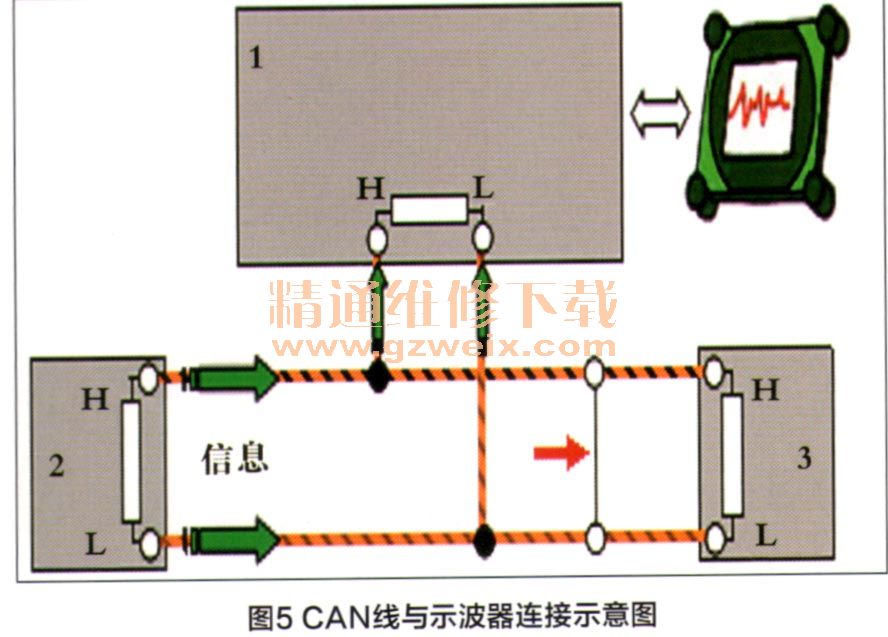

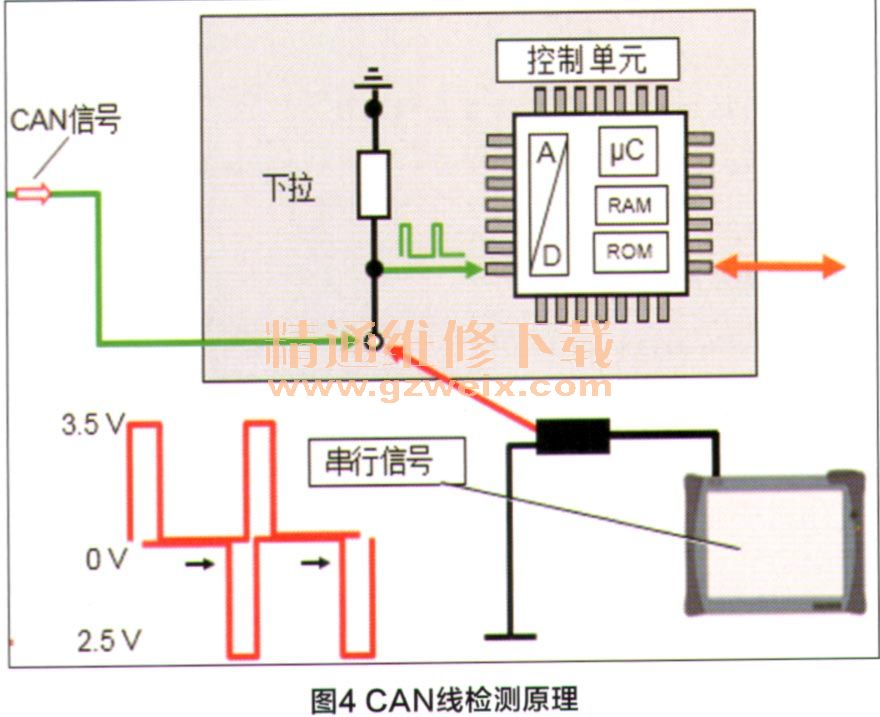

至此故障诊断陷入僵局，笔者只好继续查阅相关资料，并检视之前的故障诊断是否走了弯路。通过查阅相关资料，笔者发现诊断这类故障最好的方法是使用示波器读取信号波形图，这样能直观地确定故障所在。根据CAN总线的检测原理图（图4），在CAN线上接好示波器（图5），然后依次断开驱动总线上的控制单元，检查故障现象是否发生变化。

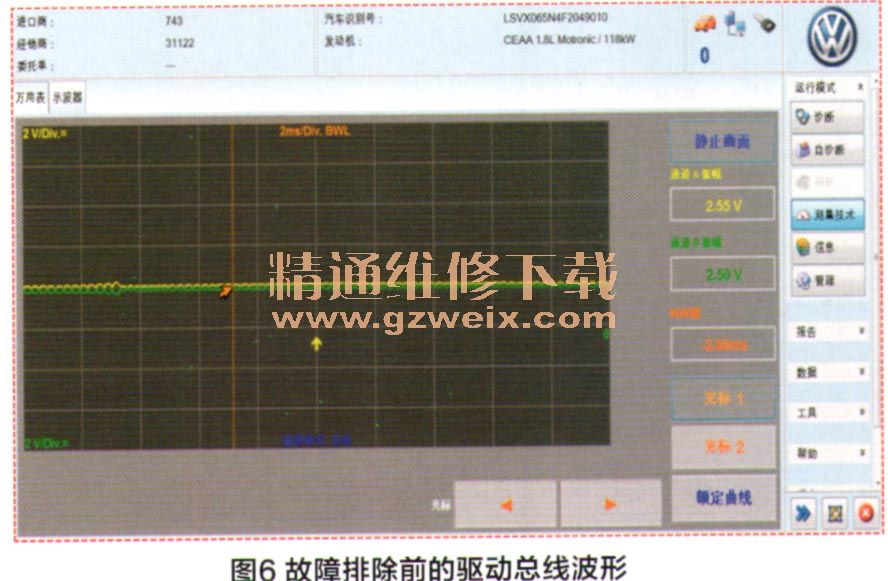

断开总线上所有控制单元，检查驱动总线波形，CAN-H与CAN-L的电压均是2.5V（图6），显然不正常。再插上发动机控制单元J623，示波器图形显示CAN-H与CAN-L的电压均是2.5V，也就是说无论断开或者接上驱动总线相连的任意控制单元，示波器显示的总线波形都没有明显变化，驱动总线始终无法通讯。
