三星L32C350DI型液晶彩电换用LED背光纪实
来源:家电维修  作者:佚名  2019-02-06 09:24:52



    一台三星L32C350DI型液晶彩电,开机后背光不亮。
    该机采用冷阴极灯管作为背光源。测得高压变压器T802S初级直流电阻约1Ω,次级直流电阻约88Ω。拔下灯管插座CN1810的两根连线,测得这两线之间的阻值在3kΩ左右波动,判断屏内灯管有问题。

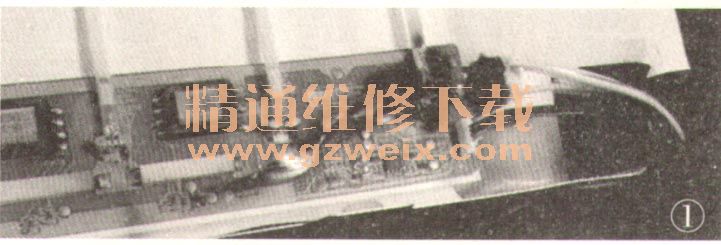

    小心拆开液晶屏,发现屏内有4条U型灯管,一只灯管已断裂,并且灯管连接端的电路板烧焦严重,如图1所示。由于无法找到U型灯管,决定换用LED背光。

    网购一套32英寸LCD改LED套件,共有6根LED灯条,每根灯条上9只灯珠串联,每两根灯条并联成一组,然后3组串联。实测LED灯条的供电为73.9V。先拆去屏内电路板、灯管及固定支架,将6根灯条均匀分布,并贴在白色反光板上,然后装好液晶屏,最后将配套的LED驱动板上的BL-ON端与主板的BL-9V端相连,接上供电线试机,背光亮,故障排除,此时测得BL-ON信号电压为2.8V。
