山水UA310型LED液晶电视开关电源故障检修
来源:本站整理  作者:佚名  2019-02-03 09:26:52

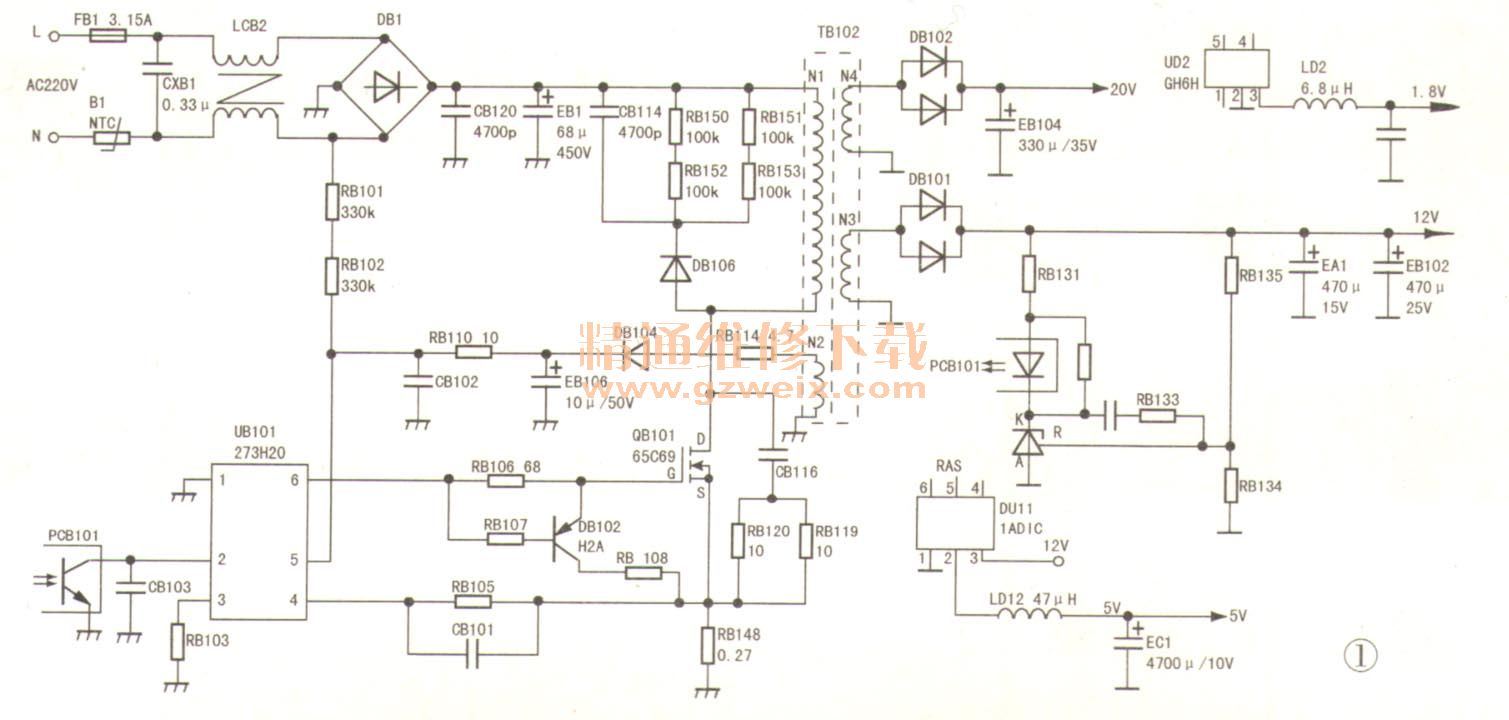

    山水UA320D型LED液晶电视采用三合一板,其开关电源实绘电路如图1所示。占片电容没标注容量,一部分贴片电阻也没有标注阻值)。

    220V交流市电通过保险丝FBI及热敏电阻NTC B1后,经过DB 1和EB1整流滤波,产生约300V直流电压。同时,AC220V电压经DB 1内的一只二极管半波整流后,经启动电阻RB101、RB102送到UB101(273H20)的⑤脚,电源启动·。开关变压器TB 102 N2绕组中产生的感应电压经电阻RB114限流及经二极管DB 104 、EB 106整流滤波后,产生约14V直流电压,以取代启动电压。绕组N3两端产生的感应电压经DB101、EB102、LA1整流滤波后产生12V直流电压:。绕组N4两端产生的感应电压经DB 102 、EB 104整流滤波后,产生约20V直流电压,供给背光电路。
    稳压过程:当某种原因使12V电压升高时,由RB135、RB134组成的分压电路所得分压升高,即三端精密稳压块UB 102的R极电压升高,则K极电压下降,光祸PCB101内部的光敏三极管导通程度加深,则UB101②脚电压下降,⑥脚输出驱动脉冲占空比下降,开关管QB101在一个周期内的导通时间变短,TB 102储能减少,次级输出电压下降,达到稳压的目的。
    当某种原因使12V电压有下降时,其稳压过程与上述相反。
    UB101引脚功能如下:①脚接地,②脚反馈电压输入,③脚功率检测输入,④脚开关管电流检测输入,⑤脚供电,⑥脚驱动脉冲输出。

    故障现象1:雷击后三无,电源指示灯不亮
    分析检修:测12V端子电压为3.3V,且波动;20V端子电压为6.2V,且波动。断开电源负载,12V、20V电压仍不正常,这说明故障在开关电源电路中。

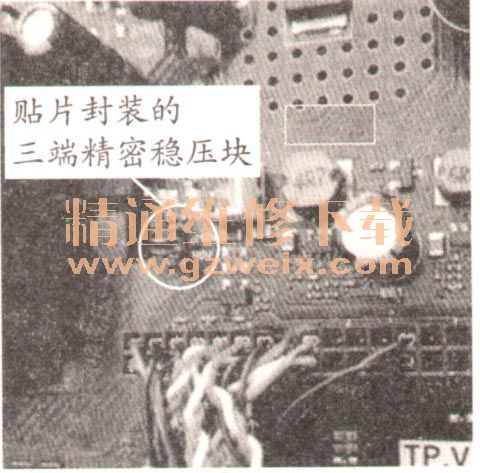

    在路检测整流二极管DB101、DB102正常。上电测EB1两端电压为310V,正常,但UB101⑤脚电压在11V~13V之间波动(正常值为14V):断开AC220V供电,EB1两端的310V电压长时间存在,这说明电源未起振。更换UB101后通电,故障依旧转向检查稳压电路,测得三端精密稳压块UB 102(型号为RAS-2)R极电压为0.5V,且波动,正常值应为2.5V; K极电压为(0V,正常值为9V。断电测UB 102的A、K极在路电阻,正反向均为4Ω,明显异常,判断UB 102的A、K极击穿。由于没有贴片封装的三端精密稳压块。于是换上直插式稳压块TL431,如图2所示。

    值得注意的是,贴片式三端精密稳压块与直插式三端精密稳压块功能一样,但引脚有差异,如图3所示。

    故障现象2:三无,电源指示灯不亮
    分析检修:上电测12V和20V端子电压均为0V、EB1两端电压为310V,且能长时间保持。接下来检测UB101外围电路,发现UB101⑤脚电压为0V。检测启动电阻RB 101、RB 102,发现R102开路:更换RB 1021后试机,故障排除。
