一辆行驶里程约2.6万km的2012年大众新帕萨特轿车。客户反映：该车辆有时仪表无显示，车辆无法启动。但故障时，无钥匙进入正常。

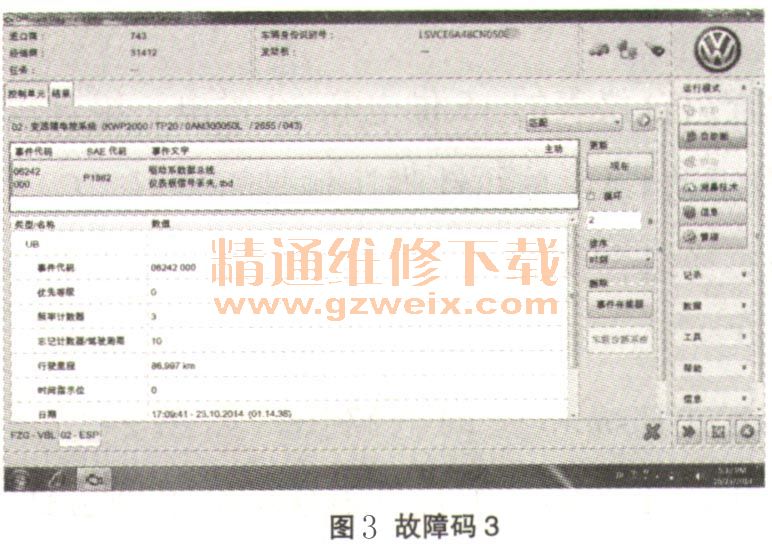

    故障诊断：连接诊断仪VAS6150A，扫描各系统，显示驱动总线上的各系统都有故障（如图1～图4所示）。01发动机系统故障码一U0155 49493 000仪表板控制单元无通信＼tbd ; 02变速器系统故障码一 P1862 06242 000驱动系数据总线仪表板信号丢失＼tbd ; 03制动电子系统故障码一01317 004组合仪表中的控制单元无信号、通信；15安全气囊系统故障码一U015500 C15500仪表板控制单元无通信；19数据总线系统故障码一00381 004组合仪表中的控制单元无信号、通信；44动力转向系统故障码一01317 004组合仪表中的控制单元无信号、通信。故障同时都指向17组合仪表系统。







    相关系统／部件原理：
    无钥匙启动（如图5所示）。

    （1）按下启动按钮，ELV将需要启动的请求发送给仪表。（2）仪表发出验证WFS的请求给Kessy控制器。（3）Kessy控制器通过其所控制的低频天线发送低频信号给钥匙（如果BCM处于休眠状态，则唤醒BCM）。（4）钥匙被低频信号激活后，发送高频信号给BCM。 （5） BCM将钥匙的防盗信息发送给仪表。（6）仪表和ELV验证防盗信息，通过后ELV解锁。仪表和发动机控制单元MSG验证防盗信息，通过后允许发动机启动。
    依据其工作原理和故障代码分析，无钥匙进入正常，那么引起各系统与仪表无通信的可能的故障原因有：
    （1）组合仪表供电、搭铁不良。
    （2）组合仪表驱动CAN线故障。
    （3）组合仪表故障等。
