大众途观L右侧日间行车灯、小灯及转向信号灯不亮
来源:汽车与驾驶维修  作者:佚名  2017-10-06 09:48:42

    一辆行驶里程仅1700km的装配CUF 1.8 L发动机,搭载7挡双离合变速器的2017年大众途观L运动型多功能车。该车因事故更换右侧大灯总成,LED电源模块1及LED电源模块2,发现右侧日间行车灯、小灯及转向信号灯不亮。
    检查分析:首先介绍LED电源模块1及2的作用。LED模块电源1的作用的控制近光灯、远光灯、辅助远光灯及静态弯道灯。LED电源模块2的作用是控制日间行车灯、小灯及转向信号烁经检查,左侧的灯光全部正常;右侧近光灯远光k1。辅助远光灯正常亮起,而日间行车灯小灯及转向信号灯不亮。

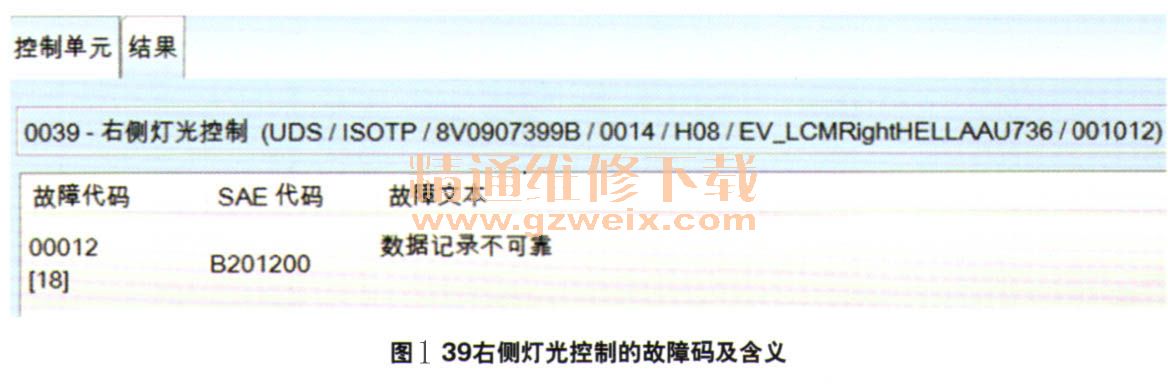

    接下来,使用故障诊断仪6150D检查所有控制单元的故障,发现39右侧灯光控制存在1个故障码:00012—数据记录不可靠(图1)。4B多功能模块和09电子中央电气系统存在1个相同故障码:8AC16数据总线接收到的故障值(图2)。



    经过以上检查,初步分析造成该故障的原因可能是LED电源模块2的供电、搭铁及扩展CAN数据线存在故障。经过查看电路图得知,LED电源模块2的供电端子是T14d/11及T14/4,搭铁端子是T14d/7。首先分别测量端子T14/11和T14d/4对搭铁的电压,均为12V,说明LED电源模块2的供电和搭铁正常。扩展CAN数据线与LED电源模块1CAN数据线是由1个节点分出的,考虑到近光灯、远光灯及辅助远光灯正常亮起,所以扩展CAN数据线正常。
    经过以上检查确认LED电源模块2的供电、搭铁及CAN数据线正常,同时控制器是新换的,难道是需要匹配?查看引导性功能的功能选项,发现有软件配置选项(图3)。点击执行,按照提示完成步骤。发现小灯亮起,关闭小灯发现日行灯也亮起,检查转向灯也恢复正常。

    故障排除:对LED电源模块2(地址39)进行软件配置,故障排除。
    回顾总结:该车的故障排除其实并不困难,但由于该车是新车型,维修人员没有维修该车型类似故障的经验,所以走了不少弯路。在新车型中更换控制器,发现某个功能不正常,可以尝试通过对控制器进行软件配置、编码等操作,检查故障是否排除。

    相关资料:2017年大众、奥迪原厂维修信息系统ELSA 6.0
