大众途安行驶过程中无法进入4挡
来源:汽车维修  作者:佚名  2016-12-08 09:23:00

    一辆行驶里程约16万km、装有09G自动变速器的2008年1.8T途安轿车。用户反映:该车行驶过程中无法进入4挡。
    故障诊断:首先用诊断仪V.A.S 6150读取故障码,发现变速器系统有故障码P0734:4挡传动比错误—偶发。经路试发现车辆在车速在50~60km/h时,3挡升4挡时出现发动机空转现象,说明4挡离合器打滑。
    接着检查了ATF的油位和油质,油位正常,油液无明显的色泽变化及烧焦气味。根据故障现象及电脑检测结果,决定从分析09G自动变速器3挡升4挡工作原理开始,结合原理分析故障原因。
    4挡时离合器K1连接单排行星齿轮组行星齿轮架PT1和小太阳轮S3,并将扭矩传递到双排行星齿轮组(拉维娜式)。离合器K2连接涡轮输出轴和双排行星齿轮组行星齿轮架PT2,并将扭矩传到双行星齿轮组。双排行星齿轮组的2个输入转速不同。

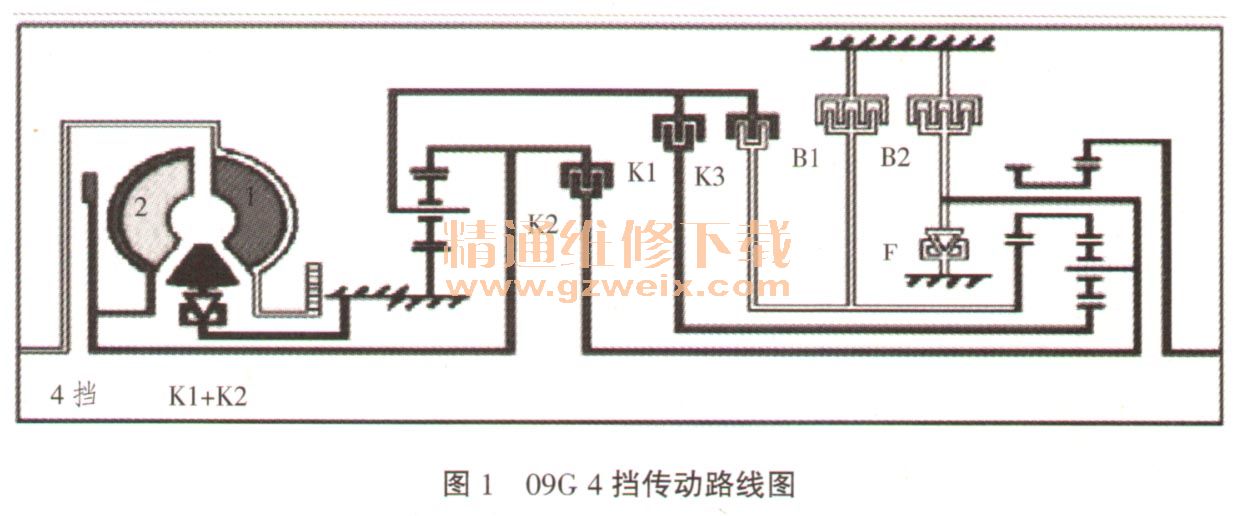

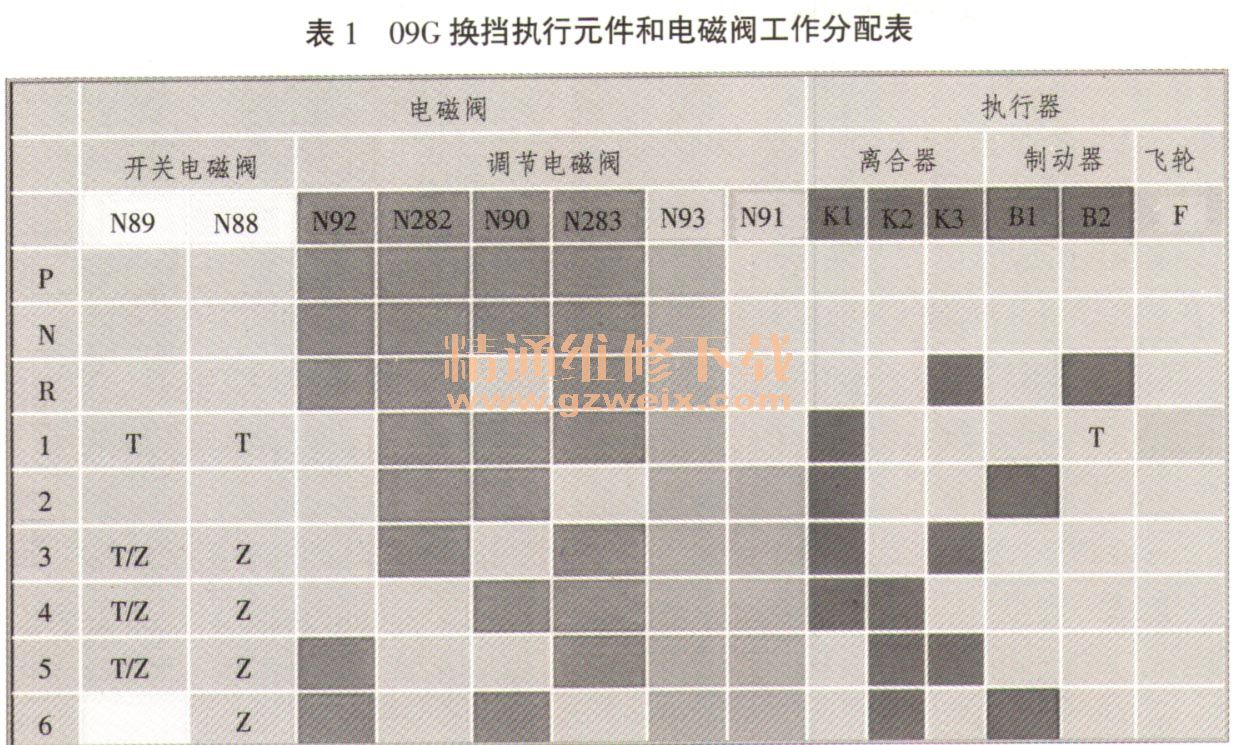

    从4挡动力传递路线图(如图1所示)可以看出,4挡时执行元件分别是离合器K1和离合器K2,通过电磁阀工作分配表(如表1所示)可以看出相关的控制电磁阀分别是N92和N282。电磁阀N92调节离合器K1的工作压力,电磁阀N282调节离合器K2的工作压力。2个电磁阀都属于常闭电磁阀,电磁阀开度受控制单元占空比控制,占空比大时泄油量大,油压较低,占空比小时泄油量较小,系统油压高,占空比为0即无电流时电磁阀关闭,这时压力接近主油压,离合器上的工作压力最大,离合器可传递最大扭矩。



    使用诊断仪V.A.S 615。查看变速器控制单元007组数据,在急加速和缓加速工况下,N92和N282工作电流处于正常状态,在满足3挡升4挡条件时,N282电磁阀瞬时的控制数据也是正常的,这说明控制系统有控制输出,只是不能升入4挡,并出现发动机空转现象,这时可以看到N282控制电流减小,也就是说K2离合器油压可以增大。
    结合结构原理和以上操作,分析有以下原因可导致出现打滑不能升入4挡:
    1 )ATF油量不足,在换挡时油路压力不足,导致传递到K2离合器的压力不足;
    2)K2离合器控制电磁阀N282或限压阀工作不良,虽然数据流显示工作正常但输出油压不正常;
    3)K2离合器控制油路油封、活塞密封有泄漏,K2离合器摩擦片烧毁,无法有效接合传递动力。
    因前期已进行过变速器油位、油质检查,并且1、2、3挡工作正常,所以排除了油量不足和油泵等部件原因。拆卸油底壳和阀体,检查相关电磁阀,未发现异常。对K2离合器进行打压测试,测试时发现离合器K2保持压力比K1、K3低很多。至此基本判定离合器K2存在机械故障。
    故障排除:拆检离合器K2时发现,K2活塞密封已破损。更换K2离合器总成,装复,经压力实验,装复变速器。做基础设定后试车,故障现象消失,故障排除。
    故障诊断总结:
    在该案例当中,当车速达到3挡升4挡的换挡时机时,变速器控制单元已经发出了油压控制指令,但由于K2活塞密封不良,液压油泄漏,离合器片不能有效接合,发生打滑现象,在瞬间变速器电脑会进一步调整N282的电流(减小电流以增大K2工作压力,直至断开电流),如果这时K2离合器片仍处于打滑状态时(由控制单元检测分析),则控制单元会增大电流,以减小油压,直至完全泄压。因为变速器电脑备有失效控制逻辑,这样可防止时间过长烧毁离合器片,所以便不能升入4挡,只能处于低速挡3挡以下行驶。同时变速器控制单元根据输入轴、输出轴转速出现异常,储存并报出故障码。
