大众桑塔纳志俊空调鼓风机高速常转
来源:汽车与驾驶维修  作者:佚名  2016-09-22 12:37:02

    一辆行驶里程约15万km、搭载CKZ发动机和01N型自动变速器的2012年上汽大众桑塔纳志俊自动挡轿车。用户反映:该车空调鼓风机高速常转。

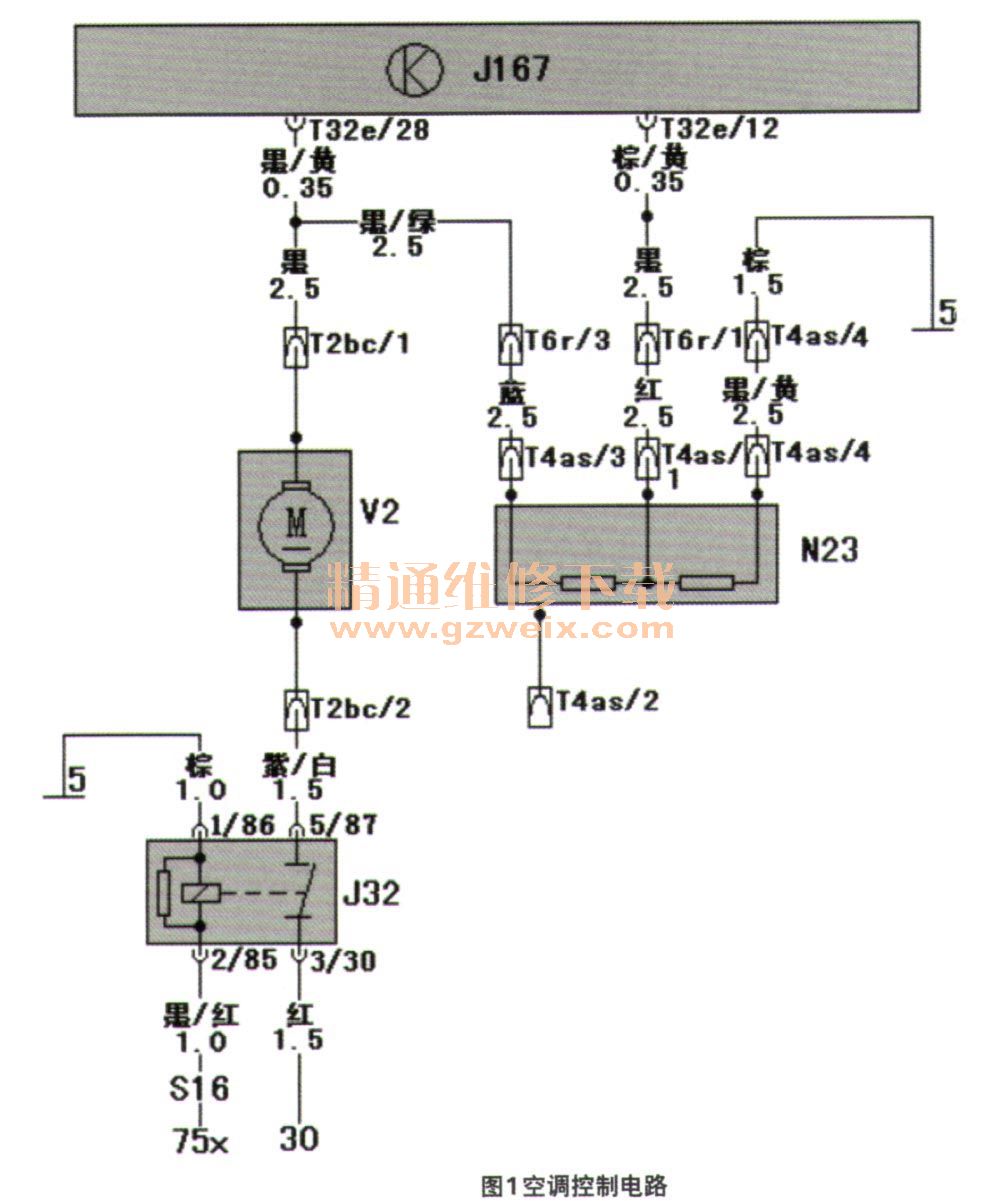

    检查分析:维修人员查阅电路图(图1),发现空调继电器J32触点闭合后,鼓风机V2旋转,其路径是空调继电器J32—鼓风机V2—调速电阻N23搭铁。鼓风机的转速由自动空调控制单元J167的T32/端子的电位来决定,该点电位的高低取决于鼓风机调速按钮的信号。T32/端子感知加在V2上的电位差,作为反馈信号,回输给J167。

    脱开自动空调控制单元J167,鼓风机依旧以同样的速度工作,这表明故障与控制单元无关。这样一来,故障锁定在调速电阻N23上。脱开N23,测量蓝2.5线与黑/黄2.5线间的电阻,发现过小,有此确认故障在调速电阻上。
    故障排除:更换调速电阻,故障排除。


关键词:桑塔纳 调速电阻
