大众尚酷轿车发动机怠速抖动
来源:本站收集  作者:佚名  2014-12-21 09:22:13

    一辆行驶里程约3.85万km,搭载型号为CAV的1.4L缸内直喷发动机和0AM双离合器自动变速器的大众尚酷轿车。该车因发动机怠速抖动而进厂检修。

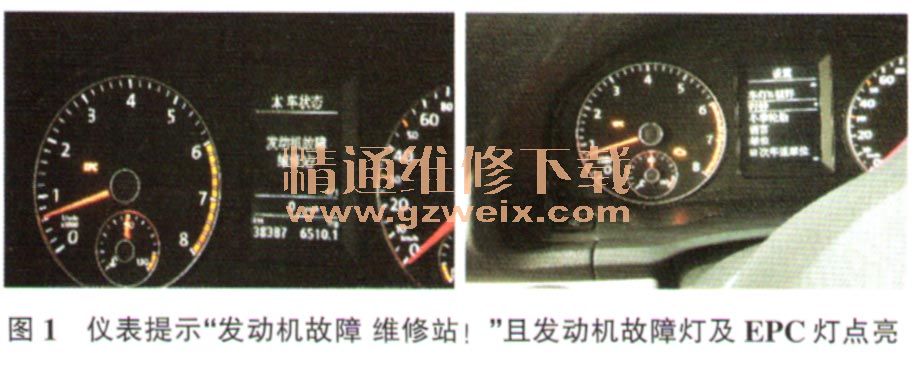

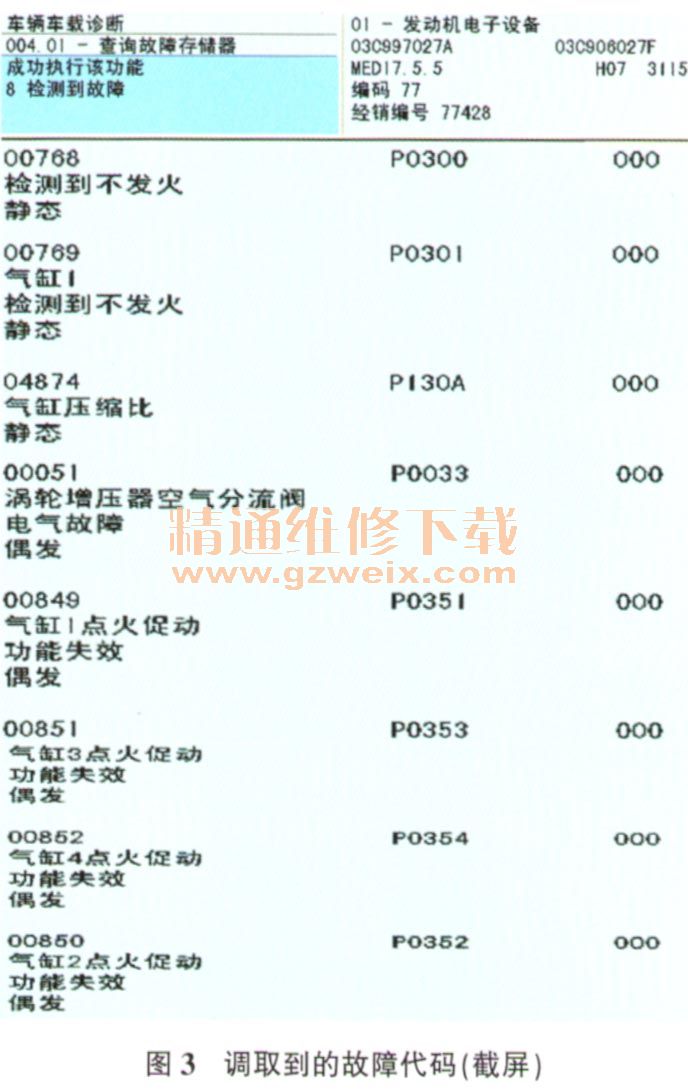

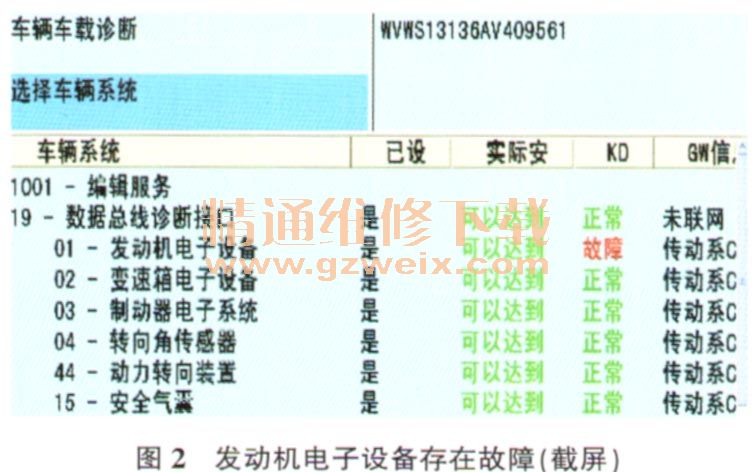

    故障诊断:接车后,试车验证故障,发动机怠速抖动,仪表提示“发动机故障维修站!”,此外,发动机故障灯和EPC灯有时会异常点亮(图1)。连接VAS5054对车辆进行检查,发现发动机电子设备存在故障(图2),调取故障代码,得到3个静态故障代码和5个偶发故障代码(图3),从故障代码可以看出,发动机各缸均有不同程度的失火现象。记录并清除故障代码后试车,故障依旧,3个静态故障代码仍然无法清除。

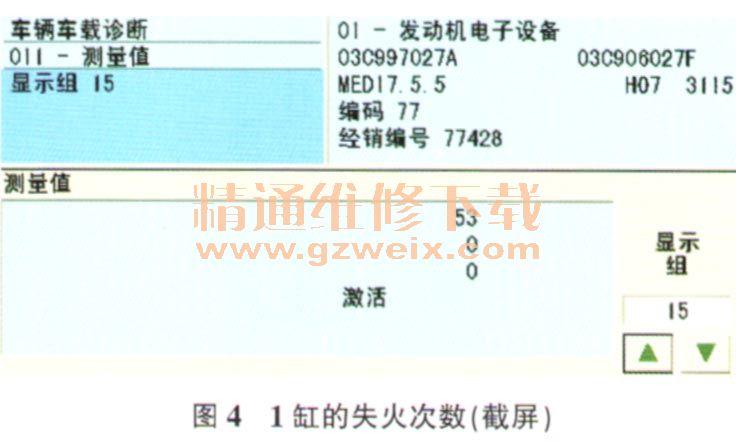

    根据上述故障现象及故障代码的提示,决定首先对1缸的点火情况进行检查。为了快速诊断故障原因。维修人员从库房领取了火花塞和1缸的点火线圈,更换后试车,故障依然存在。用VAS5054读取相关数据流,发现1缸的失火次数为53次(图4),说明问题应该与点火系统无关。

    联想到该车还有关于气缸压缩比的故障代码,怀疑是气缸压力有问题。于是对气缸压力进行检查,结果发现1缸的气缸压力只有6.5 bar(1 bar=100 kPa),而其他各缸的气缸压力均在10.5 bar左右,显然1缸存在机械故障。

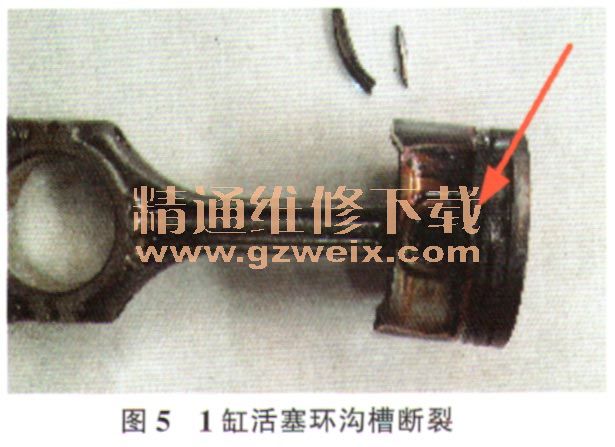

    拆解发动机,检查发现1缸活塞裙部的气环与油环之间的活塞环沟槽损坏(图5),损坏位置的另一侧已经磨亮了(图6)。用量缸表对气缸壁进行检查,确认相关参数均在标准范围内,这样只需更换活塞组件即可(否则还需要对气缸壁进行相关处理)。



    故障排除:更换活塞组件并将发动机装复后试车,发动机运转正常,怠速平稳,加速有力,故障彻底排除。
