分析及排除大众帕萨特自动空调系统电路故障
来源:本站整理  作者:佚名  2012-06-28 13:08:27

一、介绍帕萨特自动空调系统电路

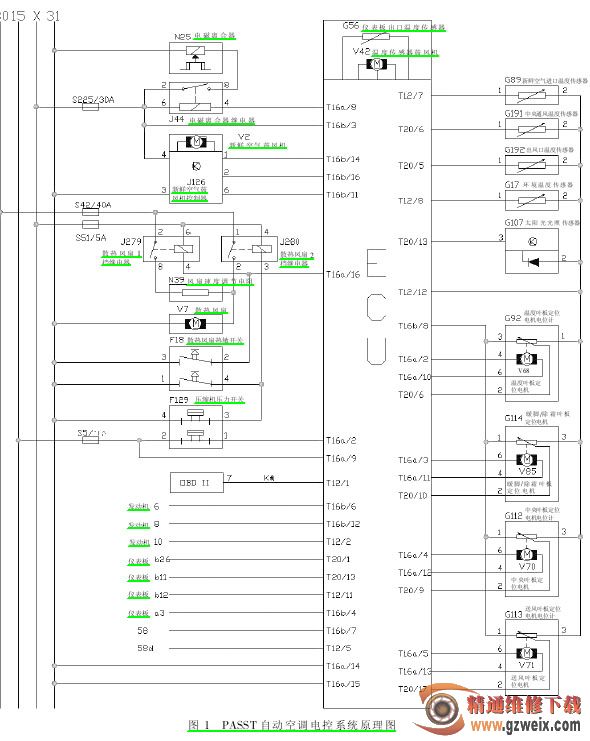

帕萨特自动空调系统电路可以分为三个部分(原理图见图1),第一部分是压缩机、鼓风机、散热风扇电路;第二部分是新鲜空气温度传感器、中央通风温度传感器、出风口温度传感器、外界环境温度传感器和光照传感器电路;第三部分是温度叶板定位电机、送风叶板定位电机、除霜叶板定位电机和中央叶板定位电机电路。总体来说这三部分电路相互关联,又相互独立。一部分电路出现故障,可能导致整个系统瘫痪,也可能对整个系统影响不大。所以要对自动空调系统电路十分熟悉,根据故障合理分析判断故障可能存在的部位,这样才能更加快捷地排除故障。下面根据故障排除的一般顺序,重点介绍故障的判断方法和检测方法。



[1] [2] [3]  下一页
