新手篇—看图轻松学会汽车维护与保养
来源:本站整理  作者:佚名  2014-03-06 15:17:31




    第4节 自动变速器的维护

    4.1自动变速器结构简介

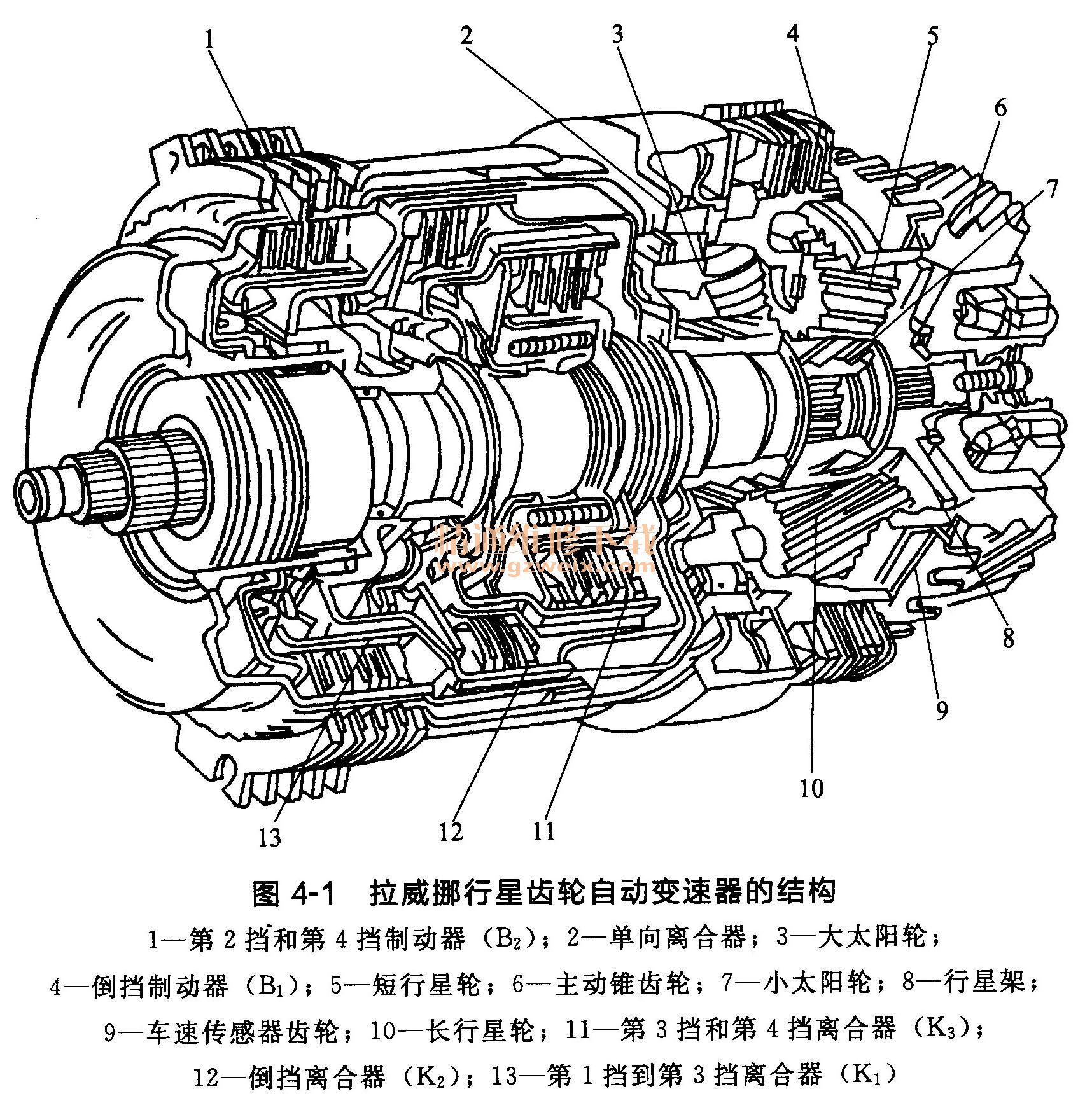

    大众典型拉威挪行星齿轮自动变速器的结构如图4-1所示由拉威挪行星齿轮机构和离合器、制动器、单向离合器组成。
拉威挪行星齿轮自动变速器的结构

    4.2自动变速器的维护
    4.2.1检查ATF(自动变速器油)油液位

    (1)检查条件
    ①变速器未处于紧急运行状态,ATF油温度不高于约30℃。
    ②汽车水平放置。
    ③换挡杆位于P挡。
   (2)检查步骤
    ①使得ATF油温度达到测试温度(35-45℃)。
    ②拆下油盘(图4-2中箭头所示)上的ATF油检查螺塞,溢流管2(图4-3)内的ATF油将流出。若没有ATF油流出,需要补充ATF油。
拆下<a target=ATF油检查螺塞" src="/article/UploadPic/2014-3/20143616222787652.jpg" border="0" onload="return imgresize(this);" style="cursor:pointer;" onclick="javascript:window.open(this.src);"/>

 <a target=ATF油从孔中滴出" src="/article/UploadPic/2014-3/20143616224163850.jpg" border="0" onload="return imgresize(this);" style="cursor:pointer;" onclick="javascript:window.open(this.src);"/>

    ③在检查螺塞上安装新的密封圈(图4-4)并拧紧至15N·m。
更换<a target=ATF油检查螺塞的密封圈" src="/article/UploadPic/2014-3/20143616225386883.jpg" border="0" onload="return imgresize(this);" style="cursor:pointer;" onclick="javascript:window.open(this.src);"/>

    4.2.2补充ATF油

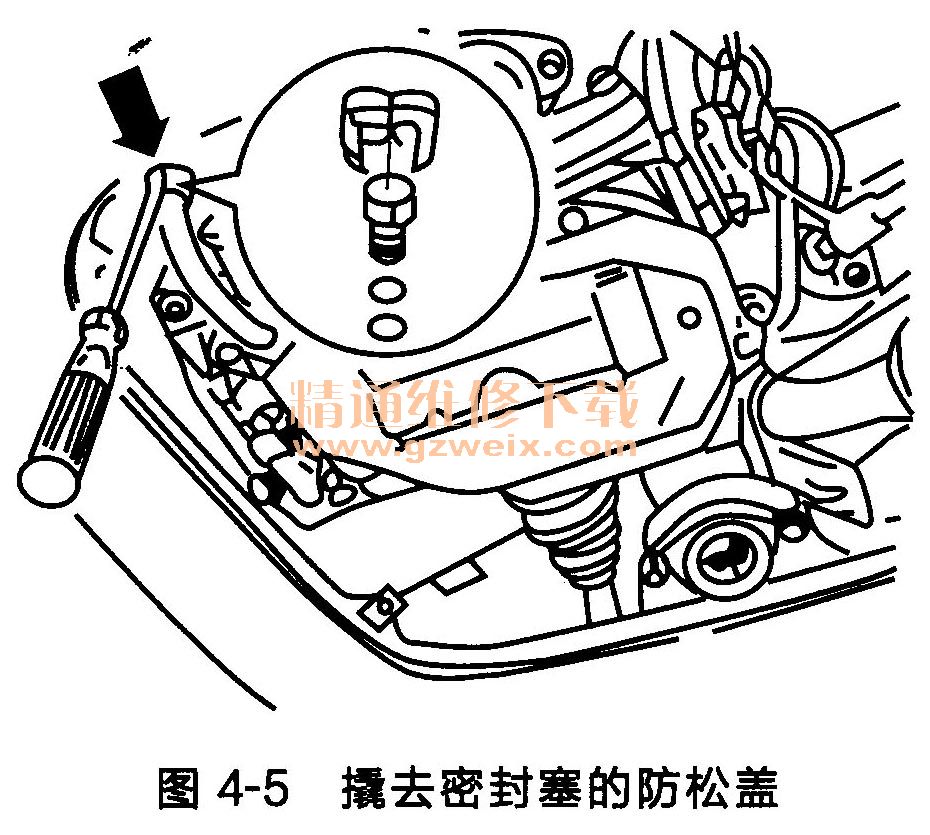

    ①用螺丝刀(螺钉旋具)撬去密封塞的防松盖,如图4-5所示。由于防松盖锁止装置被损坏,所以每次都应更换新的防松盖。
撬去密封塞的防松盖
    ②用V. A. G1924注入ATF油,直到ATF油从检查孔中流出,如图4-6中箭头所示。
注入<a target=ATF油" src="/article/UploadPic/2014-3/20143616244166811.jpg" border="0" onload="return imgresize(this);" style="cursor:pointer;" onclick="javascript:window.open(this.src);"/>
    ③在液位密封塞上安装新的密封圈并且拧紧至15N·m。

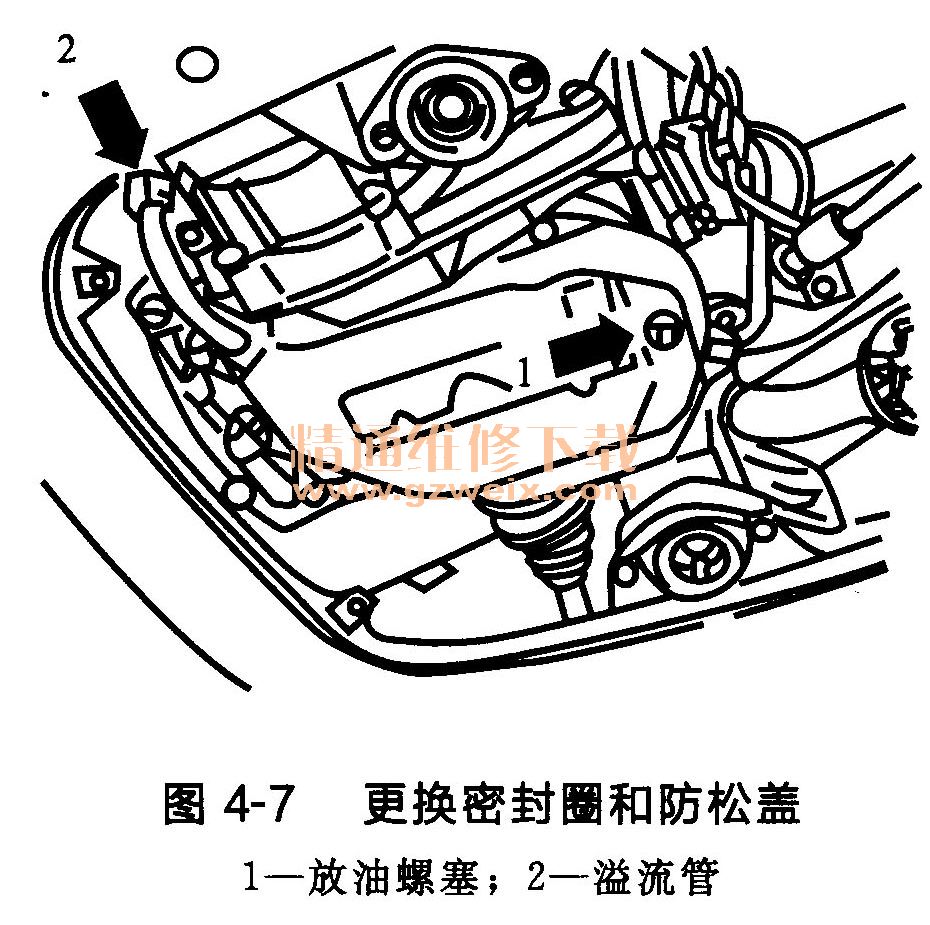

    ④把密封塞装入加注管并且用一个新的防松盖锁定,如图4-7所示。
更换密封圈和防松盖



    4.2.3更换ATF油
    ①在变速器下面放置一个容器。
    ②拆下油盘上的ATF油检查螺塞和液位检查孔中的溢流管。
    ③排空ATF油,装上溢流管,用手旋紧液位螺塞。
    ④用螺钉旋具撬去密封塞的防松盖。拔去注液管中的封闭塞,从加油管中加入3L的ATF油。
    ⑤启动发动机并且在汽车静止状态下,把换挡杆移至所有挡位。
