丰田皇冠8AR-FTS发动机正时校对方法
来源:汽车维修技师  作者:佚名  2018-03-23 12:24:01



    一、拆卸
    1.排空发动机机油。
    2.拆卸热器总成。
    3.拆卸炊匆由泵总成(高压)。
    4.拆卸PCV软管。
    5.拆卸4号PCV软管。
    6.拆卸3号PCV软管。
    7.拆卸2号PCV软管。
    8.断开发动机线束。

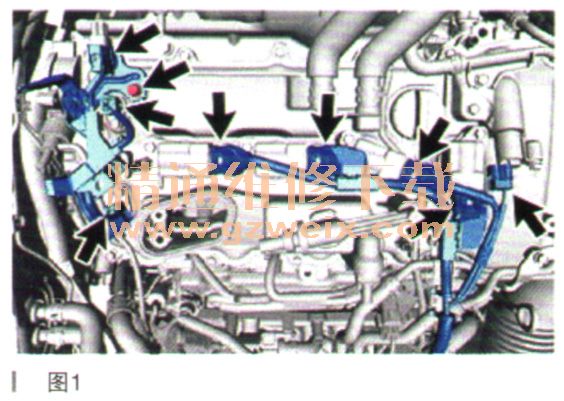

    (1)从4个点火线圈总成上断开4个连接器,如图1所示。

    (2)从凸轮轴正时机油控制阀总成上断开连接器。
    (3)从2个凸轮轴位置传感器上断开2个连接器。
    (4)从空燃比传感器上断开连接器。
    (5)拆下螺栓并从汽缸盖罩分总成上断开线束卡夹支架。
    9.断开3号和4号涡轮水软管。
    1o.拆卸1号涡轮水管分总成。
    11.拆卸点火线圈总成。
    12.拆卸真空泵总成。
    13.拆卸汽缸盖罩分总成。
    14.将1号汽缸设定至TDC/压缩。

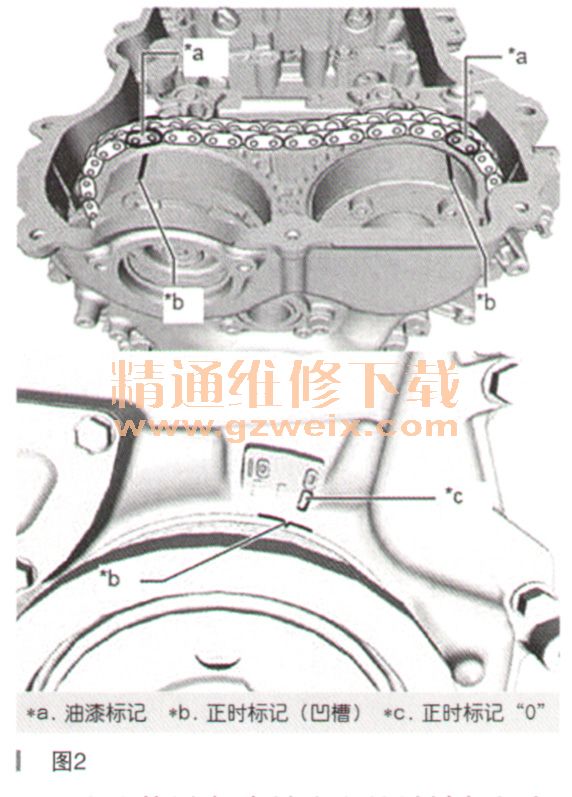

    (1)转动曲轴,直至曲轴皮带轮总成的正时标记(凹槽)与止时一链条盖总成的正时标记“0”,对准,如图2所示。

    (2)检查并确认凸轮轴正时齿轮总成和排气凸轮轴正时齿轮总成的各正时标记位于如图2所示位置。如果未位于如图2所示位置,则转动曲轴1圈(360°)以对准图中所示的正时标记。
    (3)将链条分总成上的油漆标记与凸轮轴正时齿轮总成和排气凸轮轴正时齿轮总成上的正时标记对准。
    15.拆卸正时链条盖板。
    16.拆卸1号链条张紧器总成。

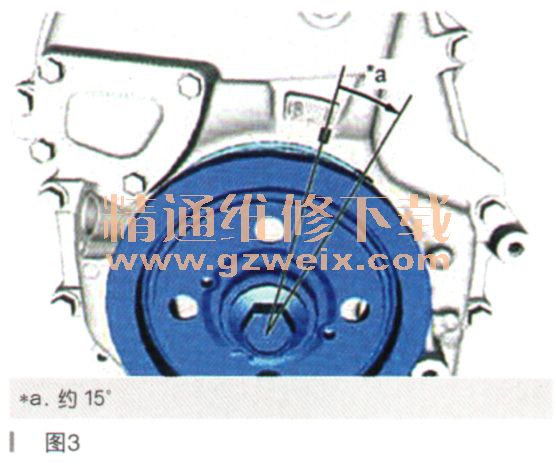

    (1)顺时针转动曲轴约15°,如图3所示。

    (2)逆时针转动曲轴约15°,如图4所示。

[1] [2] [3] [4] [5] [6]  下一页
