丰田皇冠空燃比传感器信号固定浓
来源:汽车维修技师  作者:佚名  2022-01-22 09:56:24

     一辆配置V6发动机的2009年丰田皇冠轿车。该车装有两个前氧(空燃比传感器)传感器和两个后氧传感器

    故障现象:发动机故障灯亮,行车时动力基木正常,此车在其他修理厂维修,更换一个新的空燃比传感器后,故障没有排除,然后转到笔者修理厂维修。
    接收后用诊断仪检测,有故障码显示P2196(如图1所示),解释是 “空燃比传感器信号固定浓(组1传感器1)”。
    根据故障码的含义,结合发动机的工作状态,怀疑是两个空燃比传感器(俗称前氧传感器)中的一个损坏。由于维修此车型不多,所以对于故障码报的是哪一侧的空燃比传感器不能确认。
    鉴于此车的左侧空燃比传感器是新更换的,把左右两侧空燃比传感器进行对调,对调后清除故障码,进行试车,故障码没有再次出现。与客户协商后暂时交车,3天后发动机故障灯再次点亮。

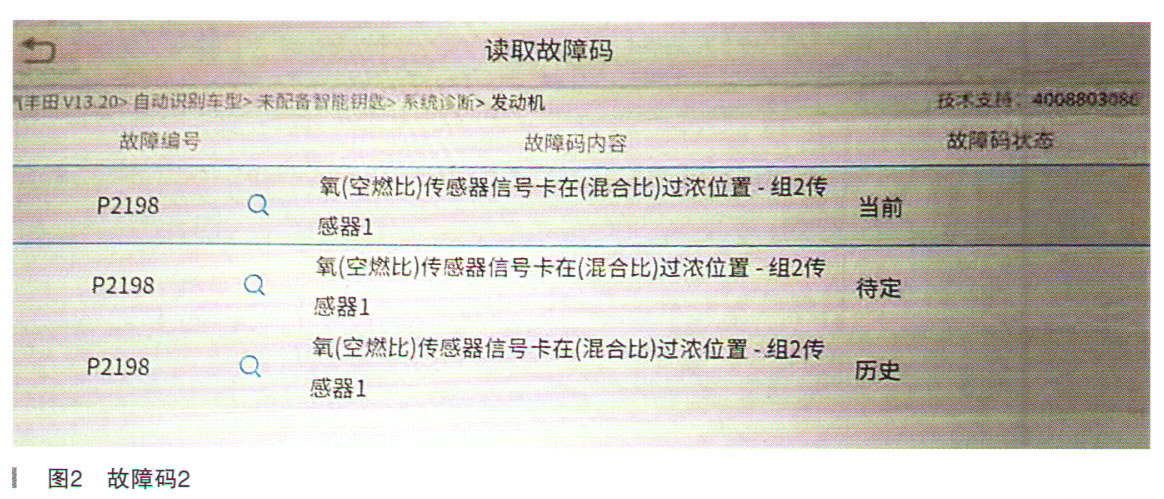

    接车后用诊断仪读取故障码,显示如图2所示
    根据故障码的解释,观察一下发动机数据流,看能否发现问题。按诊断仪的菜单指引,选择丰田车系,进入发动机系统后,发现在众多的数据流项目中,并没有空燃比传感器信号电压的数据流。想直接用示波器测量空燃比传感器的信号波形,由于空间狭小,很难下手。
    试着用另外一种办法进行检测,点击诊断仪的OBD检测菜单,然后选择自动扫描功能,进入发动机系统,再次读取数据流,发现可以看到空燃比传感器数据了,从数据流中进行置顶选择后,再换用波形形式进行观察,如图3所示。

[1] [2]  下一页
