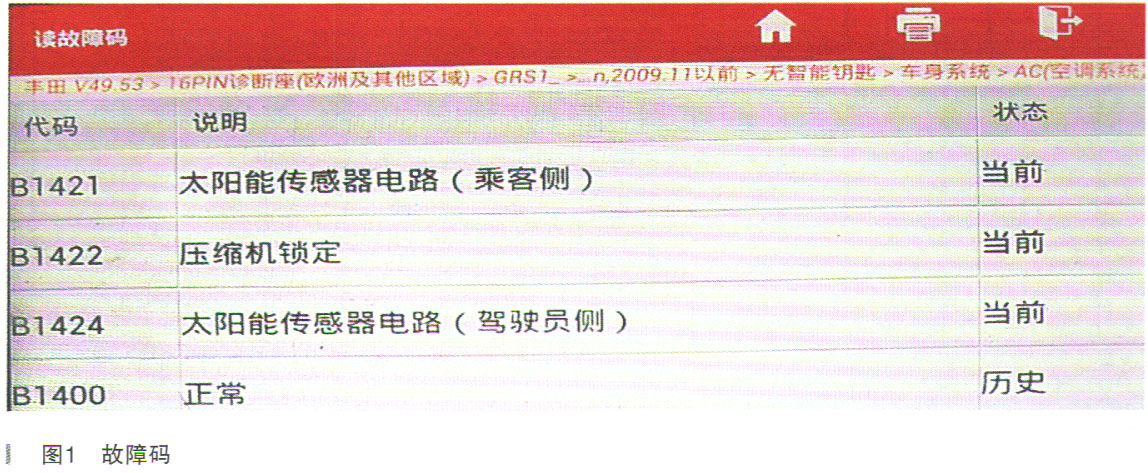

一辆行驶里程约16万km、配置5GR-FE 2.5L发动机、6速手自动一体变速器的2007年丰田皇冠轿车。用户反映：该车空调不制冷，空调压缩机电磁离合器不吸合。验证故障发现，发动机怠速运转时按下空调A/C按钮，电磁离合器可以吸合，经过数十秒后，离合器就会自己断开。如果提高发动机转速到2000r/min以上时按下空调A/C按钮，电磁离合器则可保持吸合，当发动机转速降至怠速运转后还会再次断开。自诊断检查，有无法清除的故障码如图1所示。
故障诊断：用户进店维修前已经更换了新的空调压缩机。检查空调系统制冷剂的充注量也没有问题。因为有“B1422压缩机锁定”故障码，所以首先查询了与空调压缩机控制相关的电路维修手册。为分析故障方便，根据电路维修手册绘制电路原理图如图2所示。
空调压缩机工作过程分析：

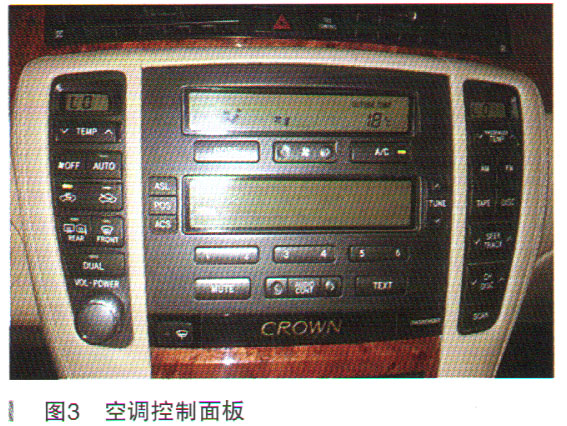

车辆运行时，通过前空调控制开关中的A/C按钮，将开启／关闭压缩机的指令发出，A/C按钮如图3所示。
从电路原理图中可知，空调压缩机开启／关闭指令信息是通过前空调控制开关的第4脚、第9脚，经总线向外发出，经收音机总成传递到网关控制单元。压缩机开启／关闭信息经过网关控制单元处理后，通过CAN总线发出，发动机控制单元由A24、A25脚接收到该信息。该信息也会被其他与网关相连的控制单元接收到，如前空调放大器。
发动机控制单元根据实际工况，通过B11脚控制A/C压缩机继电器，进而控制压缩机总成中的电磁离合器接通与断开。压缩机电磁离合器接通吸合后，前空调放大器根据需求，通过A5脚控制压缩机总成中的电磁阀来调节制冷剂的循环流量，闭环自动控制空调系统的制冷量。
压缩机总成上安装有锁止传感器，该传感器的作用是对电磁离合器的工作进行闭环监测，电磁离合器吸合后，压缩机的驱动轴转速信息会通过锁止传感器，经C10脚传递给发动机控制单元。锁止传感器的信息可通过网络被有需求的控制单元共享，如前空调放大器。相关控制单元会根据压缩机驱动轴的转速信息，判断压缩机工作是否正常，如有异常会切断电磁离合器，以保护空调系统部件。
B1422故障码将故障点指向了 “锁止”问题，所以首先怀疑锁止传感器是否有故障。检查了传感器与发动机控制单元之间的线路，未发现异常。测量锁止传感器的电阻值为275Ω左右，后被证明该阻值是正常的。
短接A/C压缩机继电器，电磁离合器吸合，使压缩机驱动轴旋转，测量锁止传感器输出信号的波形。

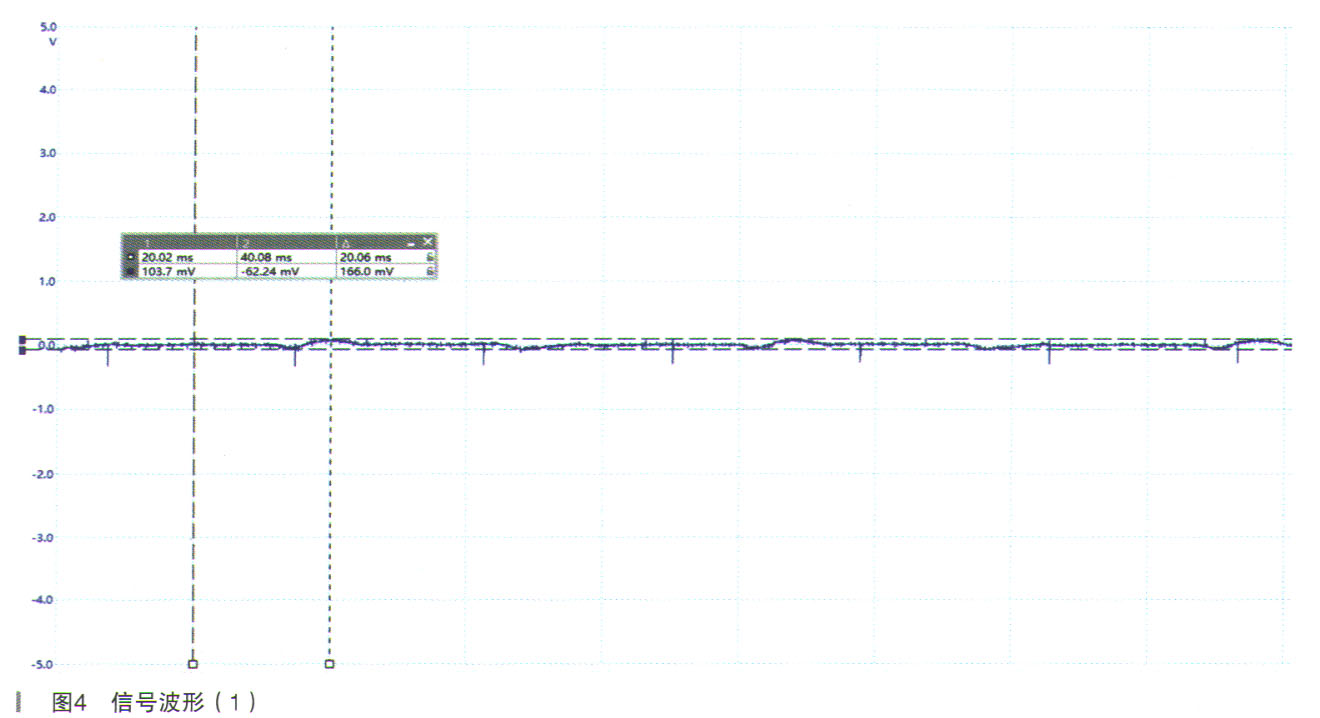

发动机怠速运转时，信号波形幅值之差为166mV，如图4所示。
