丰田皇冠8AR-FTS发动机正时校对方法

当前位置：精通维修下载 > 文档资料 > 汽车技术 > 汽车专题 > 汽车正时设定

来源：汽车维修技师作者：佚名 2018-03-23 12:24:01

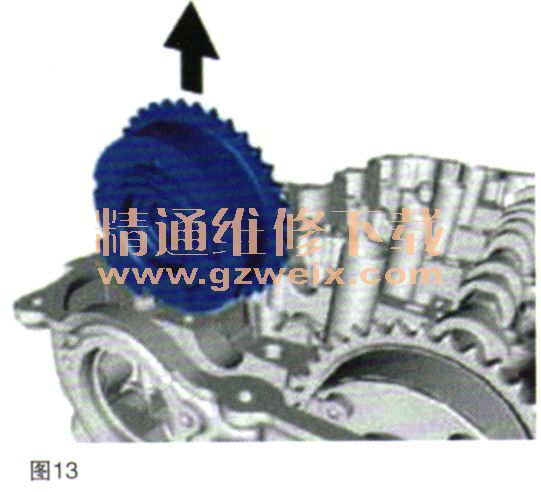

22．拆卸凸轮轴正时齿轮总成。拆下凸轮轴正时齿轮总成，如图13所示。

    ·不要拆解凸瓣由正时齿轮总成
    ·不要使扳手损坏凸轮轴正时齿轮总成
    23．拆卸2号凸轮轴。

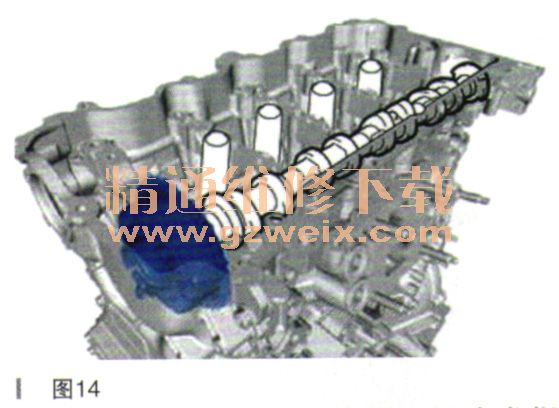

    （1）从凸轮轴壳分总成上拆下2号凸车醉由，如图14所示。

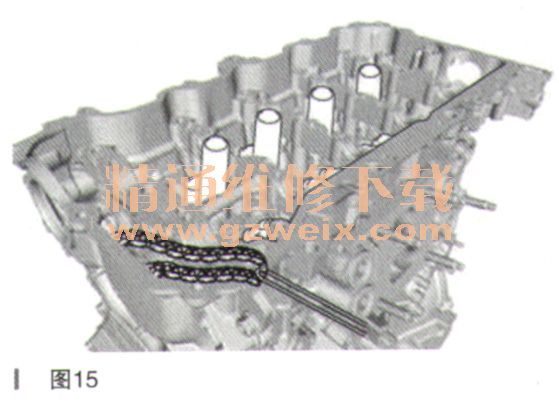

（2）如图15所示，使用细绳或类似工具悬挂链条分总成。小心不要掉落正时链条盖总成内部的链条分总成。

24.拆卸排气凸轮轴正时齿轮总成。

    （1）将2号凸轮轴固定在台钳的铝板间。

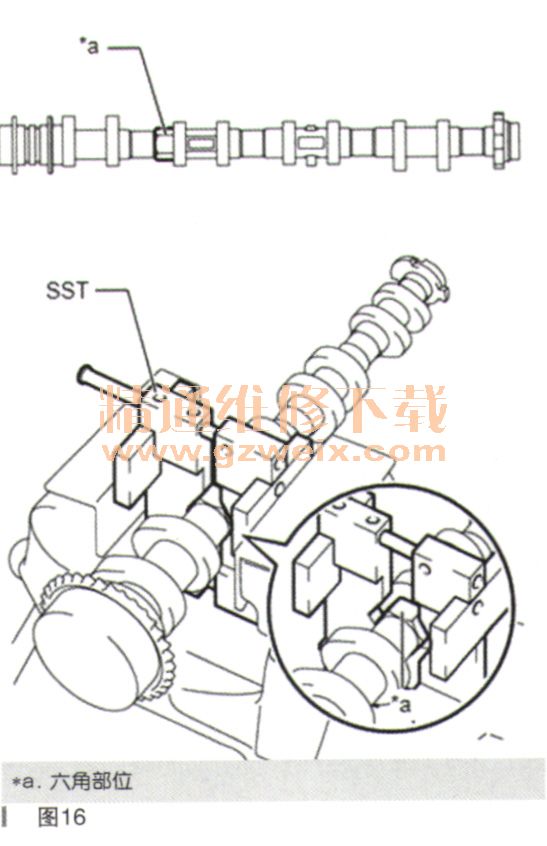

    如图16所示使用SST，夹住六角部位，然后将SSI，和2号凸轮轴固定在台钳上。S.ST :09212-31010。

    ·不要损坏2号凸轮轴
    ·切勿夹住除六角部位以外的部位，这样可能会导致损坏

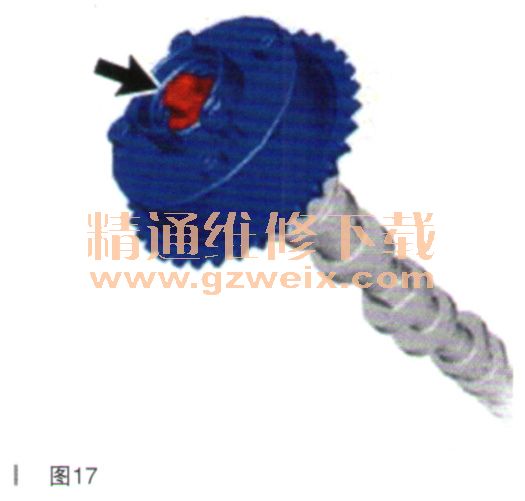

    （2）从2号凸轮轴上拆下螺栓和排气凸轮轴正时齿轮总成，如图17月所示。

    ·不要损坏2号凸轮轴和排气凸轮轴正时齿轮总成
    ·不要拆解排气凸轮轴止时齿轮总成
    25．拆卸机油控制阀滤清器。
    26．拆卸1号凸轮轴轴承。
    27．拆卸2号凸轮轴轴承。
    28．检查排气凸轮轴正时齿轮总成。
