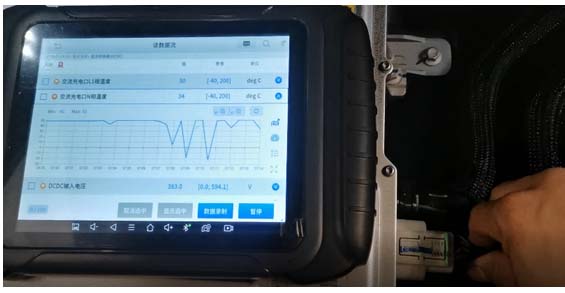

5、排查插头和线路，在读取充电口N相温度
数据流的同时，晃动线束和插头观察数据是否有异常变化，当晃动OBC低压线束插头附近时，发现充电口温度出现跳变的情况；

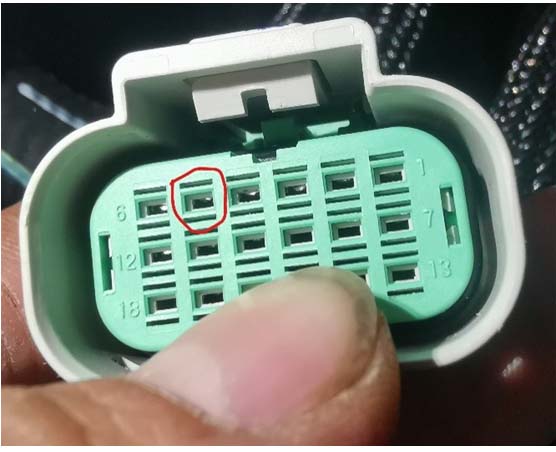

6、重点检查CC40低压插头，发现温度2传感器5#插脚内部间隙偏大，退出针脚进一步进行拖到测试，发现CC40-5#确实有扩孔问题；
7、修复针脚重新装车实验，再次读取
数据流同时晃动插头数据再未出现跳变，插上充电枪显示充电电流17A，故障修复。
诊断结论：
由于线路的虚接造成开路故障，使得充电口温度2传感器以故障模式-40℃显示，使得充电功率收到限制延迟了充电的时间；
此次诊断VHR数据的提前分析，使得故障排查范围进一步缩小，同时配合
数据流的分析，能够快速定位到具体的故障点。
