故障现象：车辆IVI显示器突然黑屏无法点亮

诊断思路：

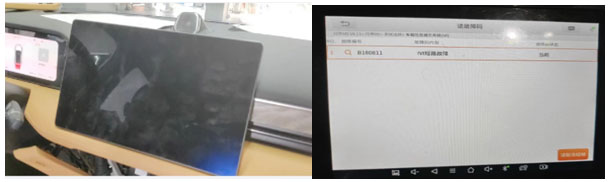

确认故障：车辆进店检查， IVI显示器突然黑屏无法点亮，重启车机（方向盘键同时按5下）诊断仪IVI硬件复位均无反应 车辆无法下电 断电

2.用诊断仪检查故障码为B180811(IVI短路故障）

3.根据故障现象和故障码分析认为可能原因有：IVI显示器问题, IVI主机问题，线路问题， 保险片问题

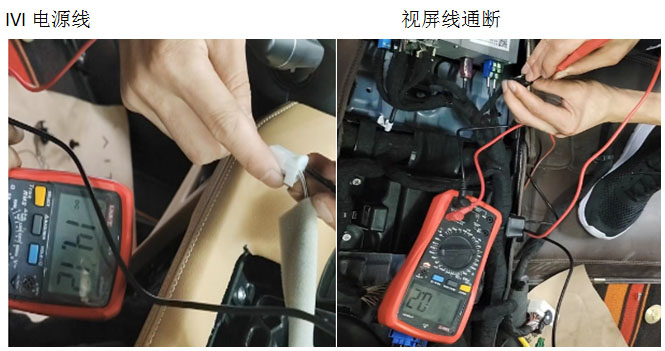

4.与客户沟通同意拆卸检查后，检查保险片未有烧断和接触不良情况，拆卸IVI显示器ABA对换验证，故障A车对换B车能正常点亮证实显示器正常，测量显示器电源主正主负12VZ正常，显示器唤醒线12V正常，测量显示器到IVI主机视频线通断四跟导通，证明IVI主机插端到显示器正常

5.根据故障码分析和前面排查结果，问题出现在IVI主机供电电源和本体内部故障，测量主机电源 主正主负12V正常，初步判断为IVI主机本体内部短路

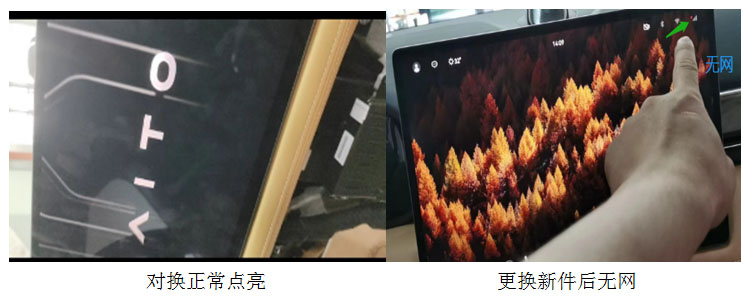

6.ABA验证，将试驾车（B）主机拆下，装在用户车(A)上测试显示屏正常点亮，读取故障B180811(IVI短路故障）自动消除，A车装上B车故障复现，故障码复现，故障随件转移。确认IVI主机本体故障。

7.订购主机更换后，大屏正常点亮显示无网，重新写IVI配置信息和VIN ,IVI触发灌装证书硬件复位 网络恢复正常，故障排除。检查IVI版本信息

案例总结：大屏突然黑屏，根据故障码报短路结合电路图和现场情况排查顺序 保险片 线路 显示器 主机排查
