注：:1区、2区的测量值显示为未按下、已按下。4区测量值以关闭、位置1、位置2及位置3等形式出现。

    J245接收到的车速信号可以在数据块12组3区中读取。

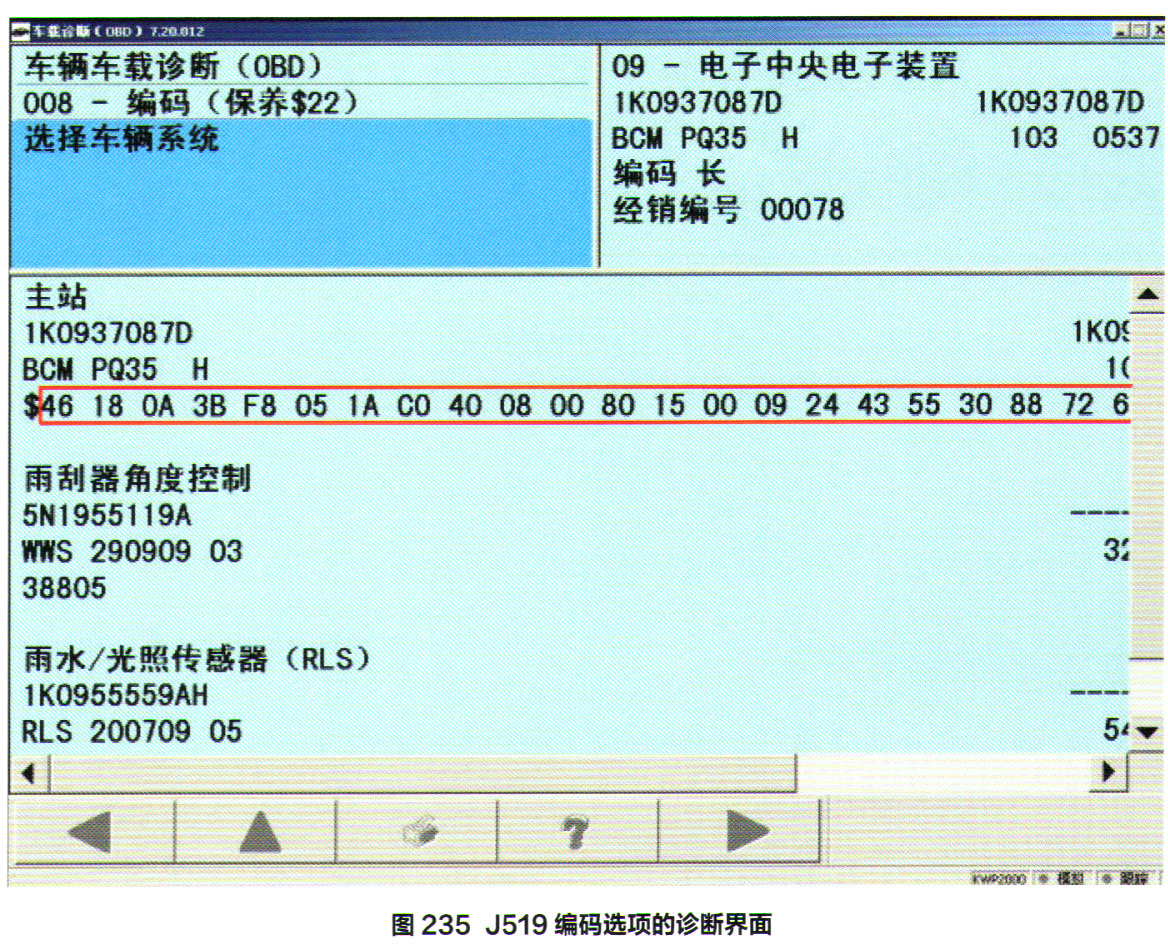

    天窗控制与车身控制单元J519相关，J519的零件号为1 KO 937086D，诊断地址为09（中央电子装置），采用30个字节的长编码，编码值随车辆配置的不同而改变，天窗的控制包含在长编码中。图235红框标示出了诊断仪编码选项界面中的某一款途观车型的长编码。

    在实际维修中，由于有了上述系统电路图与故障诊断仪的帮助，分析控制单元识别到的故障信息，读取数据块信号的输入，利用诊断仪中的终端元件测试功能，令控制单元所属的某个执行器动作来检查验证，这样诊断将变得简明和直观。

    更换新的J245或J394后，执行基本设定方可正常使用，其目的是让J245识别天窗开启／关闭止点位置。

    基本设定前，旋转开关必须位于天窗关闭位置，具体方法是：点火开关打开，向下拉动图232所示的旋转开关1并保持，基本设定过程中天窗向后移动大约200 mm，然后回复至关闭位置，松开旋转开关，基本设定完成，基本设定状态在1组4区的测量值里可以读到。

    J394基本设定前，遮阳卷帘也应呈关闭状态。打开点火开关，按下遮阳板关闭按键3并保持，遮阳板向后移动约200 mm。当遮阳板被再次关闭后完成设定，松开按键。
