（3）确认未设置DTC P2849或P284C。
如果设置了，首先应对DTC进行诊断。参见故障诊断码（DTC冽表一车辆。
如果未设置。
（4）确认DTC P0792、P07C5或P07C6仅作为历史DTC设置。
如果作为当前DTC设置参见“部件测试”。
如果仅作为历史DTC设置。
（5）清除历史DTC P0792，P07C5或P07C6。
（6）在运行DTC的条件下操作车辆。也可以在“冻结故障状态／故障记录”数据中查到的条件下操作车辆。不应设置DTC。
如果设置了DTC参见“部件测试”。
如果没有设置DTC。
（7）一切正常。
部件测试。
注意：必须首先执行电路／系统检验。
（1）将点火开关置于“OFF（关闭）”位置。
（2）拆下部件：K71变速器控制模块。
注意：在测试探测线束端子时，必须使用最新版J-35616组件中合适的测试探针。使用不正确的测试探针将使端子变形，导致间歇性断路故障。对K71变速器控制模块X2连接器执行测试步骤（6）～（7 ）。K71变速器控制模块X2连接器插在Q8控制电磁阀总成连接器上。
（3）目视检查K71变速器控制模块X2连接器和Q8控制电磁阀总成连接器的各个端子是否损坏或腐蚀。必要时进行修理。
（4）连接电气连接器:X1和X3和K71变速器控制模块。
（5赂点火开关置于“ON（打开）”位置。
（6）清除诊断码。
（7）测试下列测试点之间的电压是否为8.59～9.85V:9V参考电压1电路端子和搭铁。
如果未处于8.59～9.85V之间。更换部件：K71变速器控制模块。
如果处于8.59～9.85V之间。
（8）测试下列测试点之间的电压是否为8.59～9.30V:9V参考电压1电路端子23和信号电路端子22.
如果未处于8.59～9.85V之问。更换部件：K71变速器控制模块。
如果处于8.59～9.85V之间。
（9）更换部件：自动变速器输入轴转速传感器-奇数。
维修指南。
完成修理后，执行诊断修理检验。完成与变速器有关的各种修理后，执行下列程序：变速器维修快速读入程序。参见变速器控制装置的拆卸、变速器控制装置的安装，了解Q8控制电磁阀总成的更换。参见控制模块参考，了解K71变速器控制模块的更换、设置和编程信息。
8.DTC P07C7、P07C8或P2746
诊断说明。在使用该诊断程序前，执行诊断系统检查一车辆。有关诊断方法的概述，请查阅诊断策略。诊断程序说明提供每种诊断类别的概述。
DTC说明。DTC P07C7：偶数挡轴转速传感器电路电压过低。DTCP07C8：偶数挡轴转速传感器电路电压过高。DTC P2746：偶数挡轴转速传感器电路性能（如装备）。

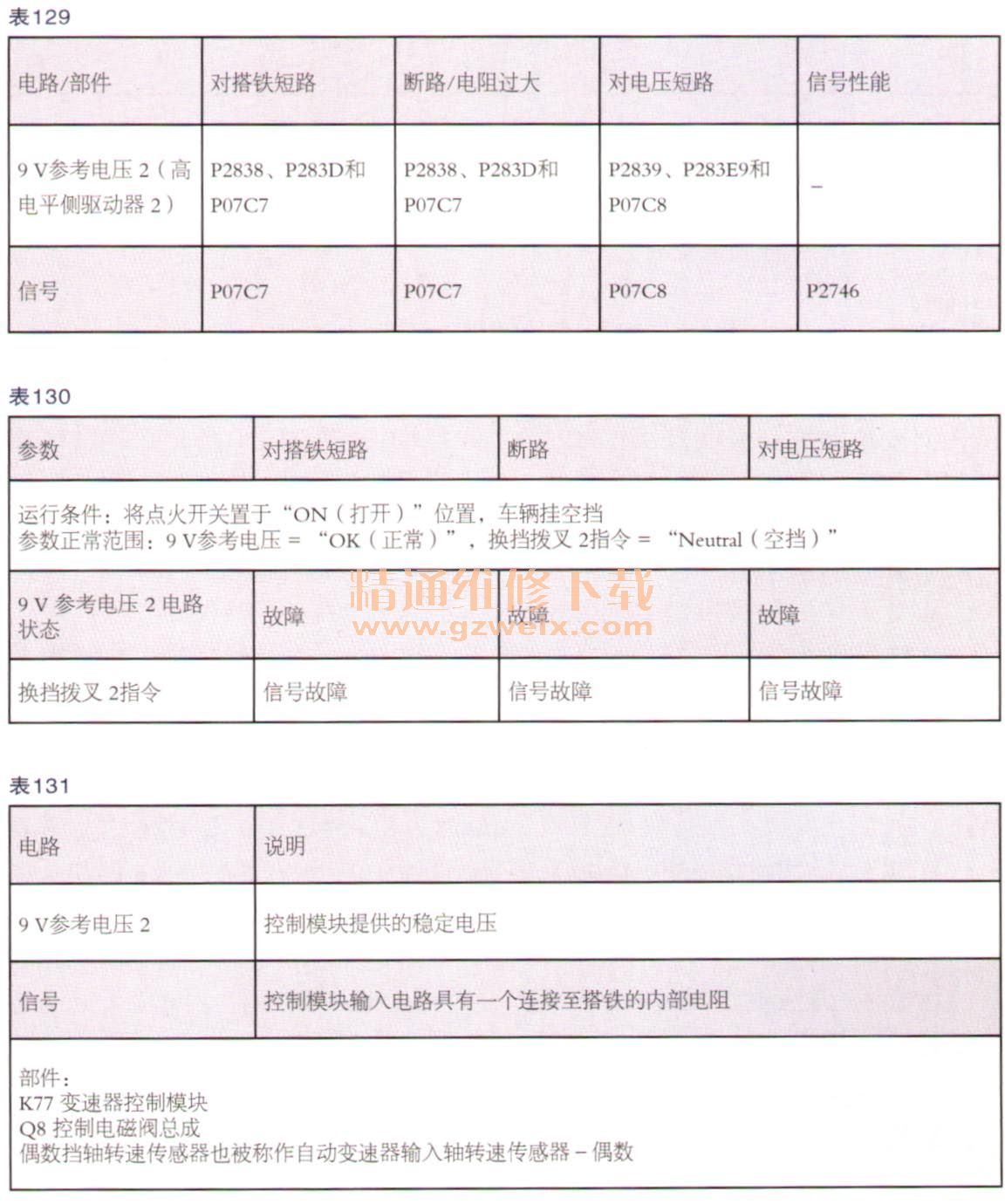

诊断故障信息如表129所示。
故障诊断仪典型数据。
偶数挡轴转速传感器如表130所示。
电路／系统说明如表131所示。
偶数挡轴转速传感器监测偶数挡轴的旋转速度。变速器控制模块9V参考电压2电路向偶数挡轴转速传感器提供9V电压。信号电路将信号电压传回变速器控制模块，表明偶数挡轴的旋转速度。如果检测到过大电流，则高压侧驱动器2会断开。当电路故障被修复时，高压侧驱动器2将复位。
有关更详细的操作说明，参见电子部件的说明。
运行DTC的条件。
P2746。点火电压：8.59～31.99V。当上述条件满足时，P2746将持续运行。
P07C7。点火电压：8.59～31.99V。当上述条件满足时，P07C7将持续运行。
P07C8。点火电压：8.59～31.99V。当上述条件满足时，P07C8将持续运行。
设置DTC的条件。
P2746。变速器控制模块判定偶数挡轴正在旋转，但是偶数挡轴转速传感器在3.5 s内未检测到转动。
P07C7。变速器控制模块判定偶数挡轴转速传感器电路断路／电阻过大或对搭铁短路并持续0.2s。
P07C8。变速器控制模块判定偶数挡轴转速传感器电路对电压短路并持续0.2s。
设置DTC时采取的操作。P07C7、P07C8和P2746是A类DTC。高压侧驱动器2停用。1挡、3挡、5挡和7挡可用。2挡、4挡、6挡和倒挡停用。
清除驾驶员信息中心信息／DTC（DIC/DTC）的条件。P07C7、P07C8和P2746是A类DTC。
诊断帮助。设置此DTC时，检查故障记录，了解有关当前状况的更多信息。确保系统电压高于9.0V，因为如果系统低于此电压，特殊功能无法正常工作。
自动变速器。
参考信息。
示意图参考。自动变速器控制示意图。
连接器端视图参考。部件连接器端视图。直列式线束连接器端视图。
说明与操作。电子部件的说明。变速器一般说明。变速器部件和系统的说明。
电气信息参考。电路测试。连接器修理。测试是否存在间歇性故障和不良连接。线路修理。
DTC类型参考。动力传动系统故障诊断码（DTC）类型定义。
故障诊断仪参考。参见控制模块参考，以获取故障诊断仪信息。
专用工具。J-35616GM认可的端子测试组件。有关当地同等工具的信息，参见专用工具。
电路／系统检验。
