参考信息。
    示意图参考。自动变速器控制示意图。
    连接器端视图参考。部件连接器端视图。
      说明与操作。电子部件的说明。变速器一般说明。变速器部件和系统的说明。
      电气信息参考。电路测试。连接器修理。测试是否存在间歇性故障和不良连接。线路修理。
      故障诊断仪参考。参见控制模块参考，以获取故障诊断仪信J息。
      电路／系统检验。
      注意：在执行准确的搭铁或低电平参考电压电路连续性测试前，所有车辆系统断电需要2分钟。
      （1）将点火开关置于“OFF（关闭）”位置，且所有车辆系统关闭。

      （2）将点火开关置于“ON（打开）”位置，发动机关闭。
      （3）确认未设置DTC P0602、
    如果设置了对K71自动变速器控制模块进行编程。
    如果末设置。
      （4）确认DTC P0601、P0603、P0604、P0606、P062F、P16F3或P16F4仅作为历史DTC设置。
    如果作为当前DTC设置。
    ①更换部件：K71变速器控制模块。
    ②执行“变速器维修快速读入”程序。
    ③执行“长期存储器复位”程序。
    如果仅作为历史DTC设置。注意：检查完成后，在各连接器端子上涂抹Nyogel润滑剂760G。确保每个连接器和连接器定位器正确就位。
      （5）目视检查K71变速器控制模块X1、X2和X3连接器的各个连接器端子。必要时进行修理。
      （6）清除历史DTC P0601、P0602、P0603、P0604、P0606、P062F、P16F3或P16F4。
      （7）在运行DTC的条件下操作车辆。也可以在“冻结故障状态／故障记录”数据中查到的条件下操作车辆。
      （8）确认未设置DTC P0601、P0602、P0603、P0604、P0606、P062F、P16F3或P16F4。
    如果设置了任何DTC。
    ①更换部件：K71变速器控制模块。
    ②执行“变速器维修快速读入”程序。
    ③执行“长期存储器复位”程序。
    如果没有设置DTC。
      （9）一切正常。
    维修指南。完成修理后，执行诊断修理检验。完成所有变速器相关修理后，执行下列程序：参见变速器维修快速读入程序，以进行维修快速读入。参见控制模块参考，了解K71变速器控制模块的更换、设置和编程信息。
    3.DTC P0658或P0659
    诊断说明。在使用该诊断程序前，执行诊断系统检查车辆。有关诊断方法的概述，请查阅诊断策略。诊断程序说明提供每种诊断类别的概述。
    DTC说明。DTC P0658：执行器高电平控制电路组1电压过低。DTCP0659：执行器高电平控制电路组1电压过高。

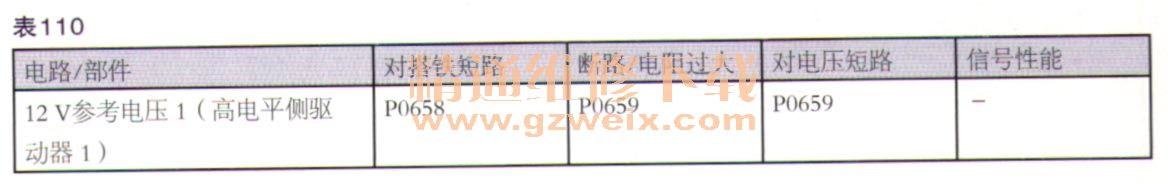

    诊断故障信息如表110所示。

故障诊断仪典型数据。
高电平侧驱动器1如表111所示。
