动力转向系统能够保证转向轻便性，同时还可以提高高速行驶安全性，减少由于地面不平对方向盘带来的冲击，使驾驶手感比较柔和”’，当转向系统出现故障时会影响转向操纵稳定性、行车安全性，严重时可能会导致交通事故。本文以某商用轻卡车型液压助力转向系统为研究对象，通过实例分析，介绍产生转向异响故障的原因、故障排查方法、故障解决方案，并探讨了造成液压助力转向系统异响的可能性因素，为液压助力转向系统的开发设计及产品质量控制提供一定的参考。

    一、汽车转向助力系统概述
    汽车转向系统是用来保持或改变汽车行驶方向的机构，包括转向操纵机构（方向盘、转向管柱、转向传动轴总成）、转向器、转向传动机构等。转向系统应该能准确、快速、平稳地响应驾驶员的转向指令。
    随着对驾驶舒适性和安全性能要求的提高及转向技术的不断发展，助力转向系统已经取代了传统的机械转向系统。常见的助力转向系统包括液压助力转向系统、电液助力转向系统及电子助力转向系统。在商用车系列中，普遍采用液压助力转向系统。液压助力转向系统是在机械转向系统的基础上增加动力转向器而成，它能够兼用驾驶员体力和发动机产生的液压力，从而减小驾驶员的操纵力，保证转向轻便性，同时还可以保证高速行驶安全性。
      液压助力转向系统的常见故障包括转向沉重、转向盘自由间隙过大、高速行驶转向盘发飘或抖动以及转向异响等故障，将影响转向操纵稳定性、行车安全性，严重时可能会导致交通事故。对于液压助力转向系统来说，转向异响是一种常见的故障现象，是指汽车转向系统在正常使用过程中发出的异常噪声。

    二、车辆信息

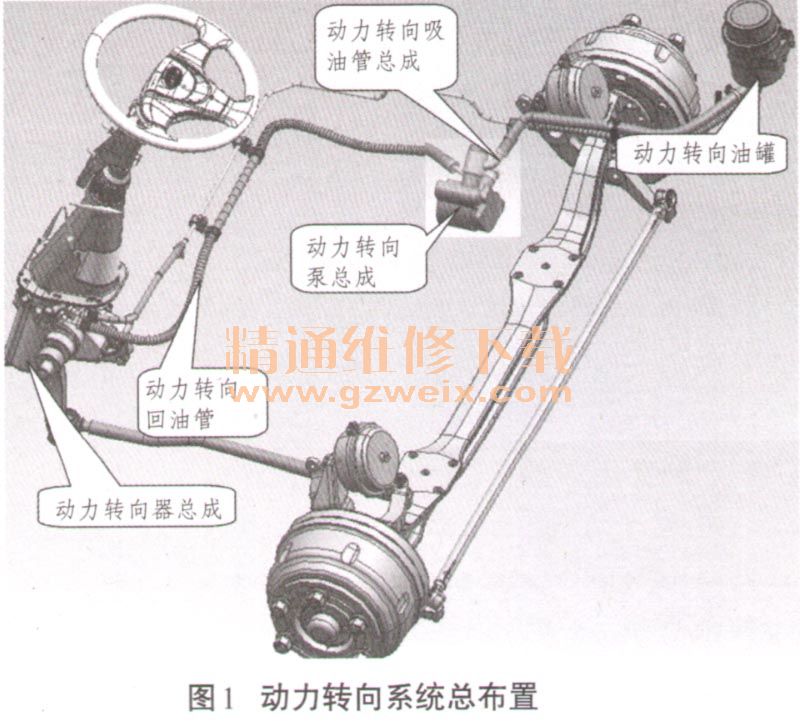

    该车型为批量生产车型，市场上已大量使用，故障车辆是新下线车，在车辆调试中就出现了转向异响故障。该车型转向系统使用的是整体式转阀液压劫力转向器，转向泵由发动机皮带驱动，转向系统布置如图1所示。

      三、故障描述
    调试人员反馈，汽车在直线行驶时状态正常，但是在转动方向盘时就会发出轰隆隆的声响且转向沉重。通过路试，不管是在原地转向、低速行驶还是高速行驶，左、右转向只要稍微转动方向盘就会有异响。在转向有异响且沉重的情况下，基本可以确定是由于转向管路不通畅或转向泵工作不正常造成的。
