常见自动变速器故障诊断与维修(十六)
来源:汽车与驾驶维修  作者:佚名  2017-10-31 08:27:53

    第四章 丰田5档自动变速器的原理与维修
    一、丰田5挡自动变速器概述

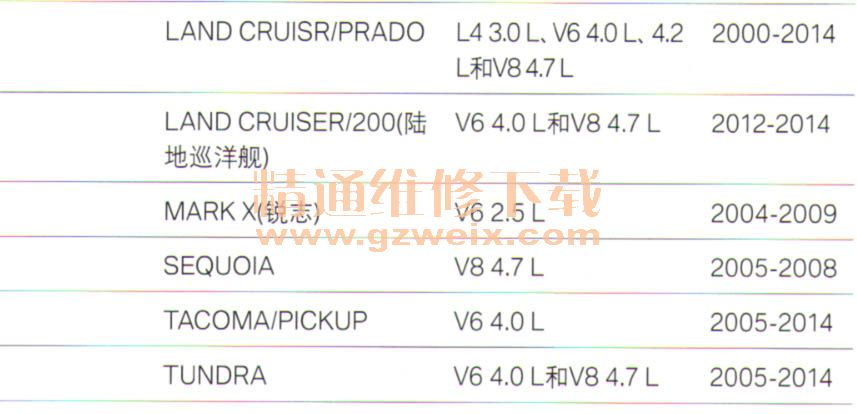

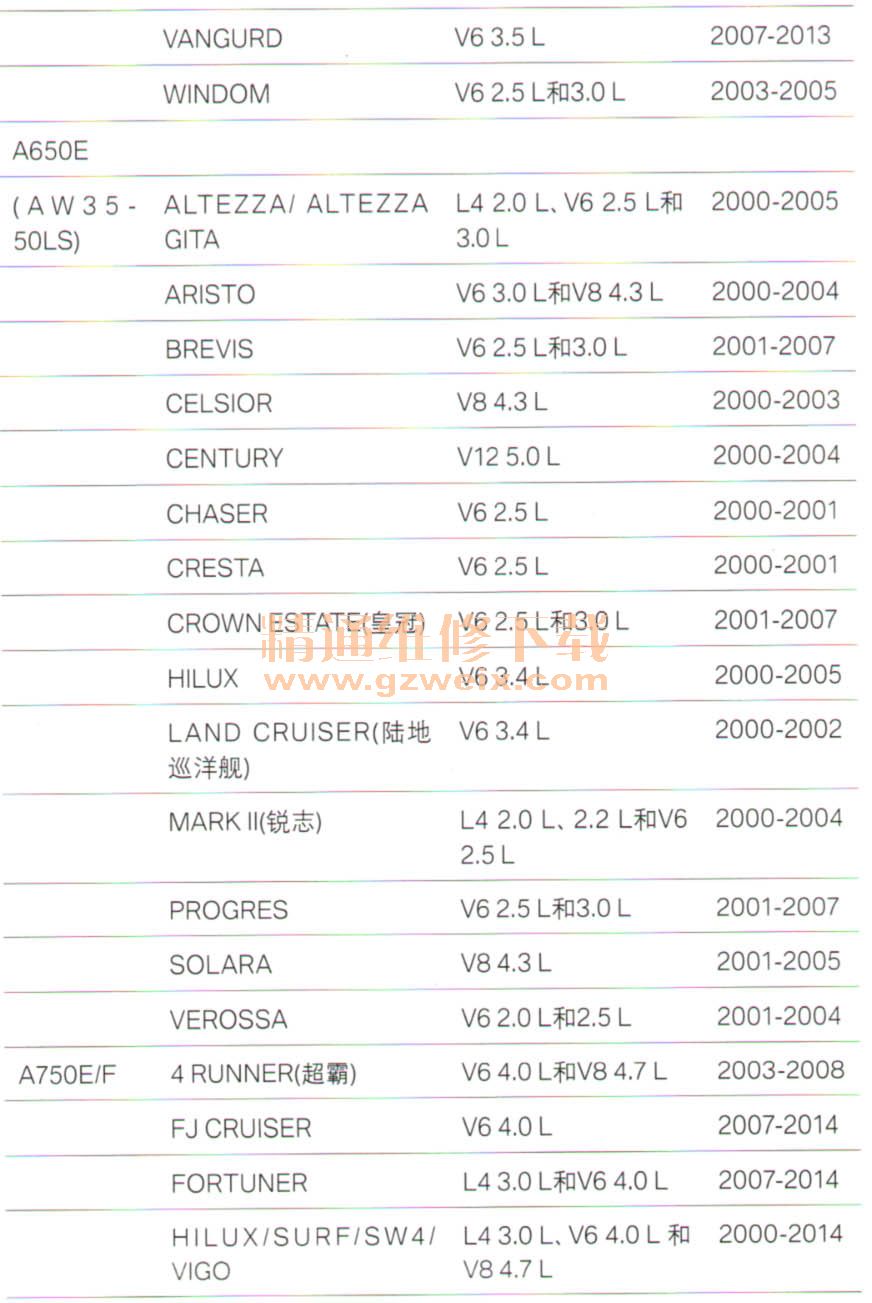

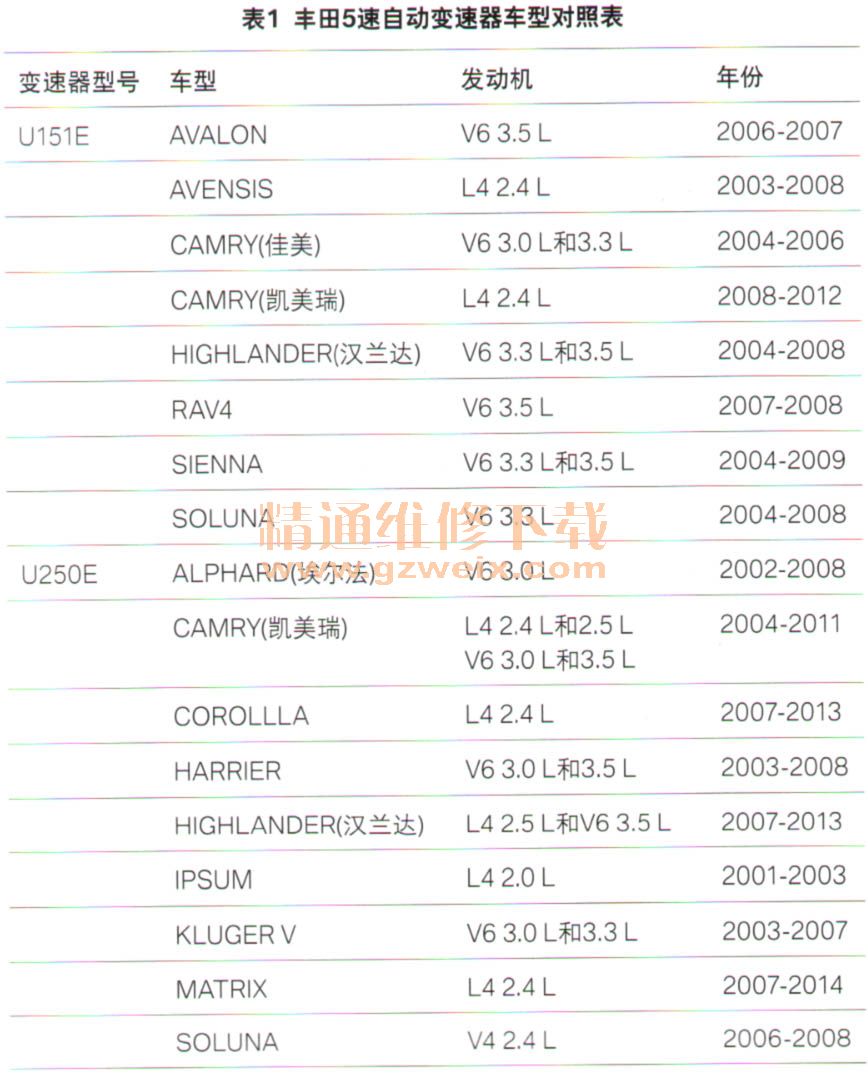

    丰田(TOYOTA) 5挡自动变速器型号有:U151 E、U250E、A65。和A750等,型号中第三位是5则表示为5挡自动变速器,各型号5挡变速器的车型对照表如表1所示。本章内容将重点讲解丰田5挡自动变速器的原理及诊断维修。


    1.丰田5档自动变速器介绍
    丰田5挡自动变速器换挡控制采用电控式,控制单元根据节气门位置传感器和输出轴转速传感器信号进行换挡。其中型号U151E变速器的AT F使用WS,增加了滑动锁止离合器控制(加速),并采用多模式换挡;型号U151F变速器适用四驱车型;型号U151 E与U25E变速器设计方面相近,本文将二者的内容放在一起进行介绍。
    (1)传动比对比表

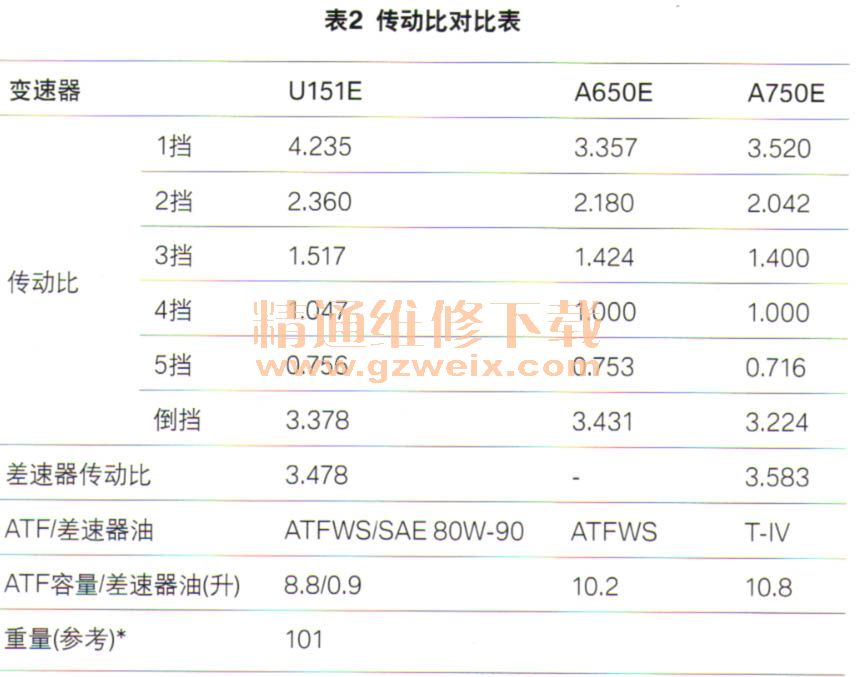

    丰田5挡自动变速器的传动比对比表如表2所示。

    (2)丰田5挡元件位置与工作挡位切换表

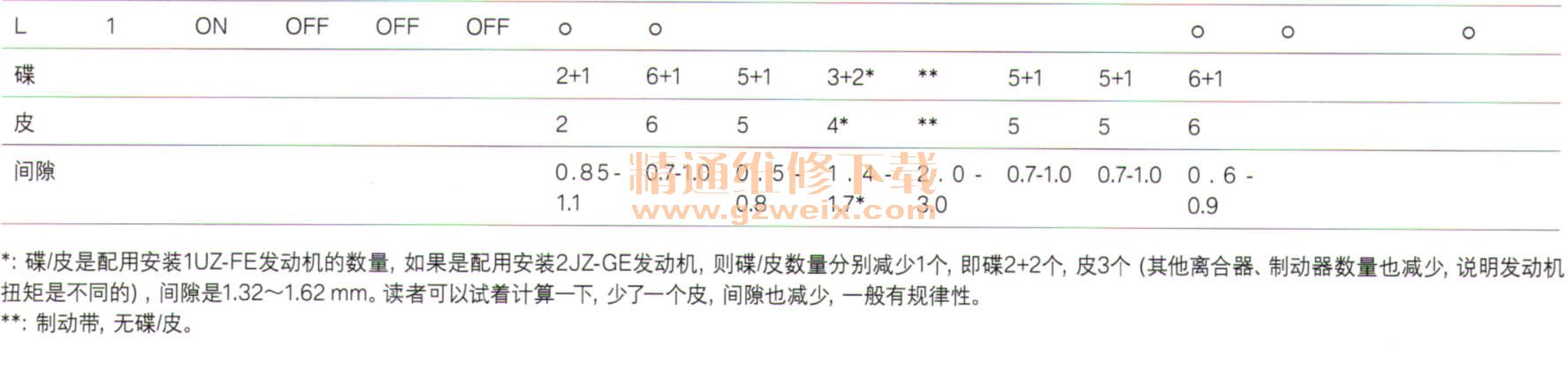

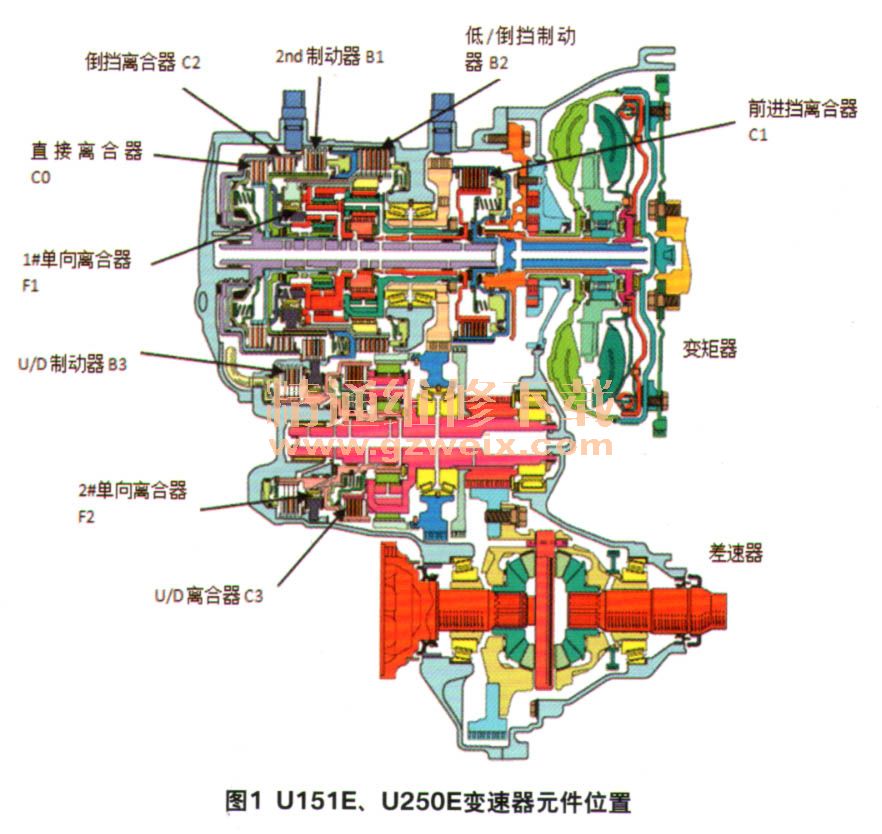

    ①U 151 E、U250E变速器使用4组离合器、3组制动器、2个单向离合器。其元件位置如图1所示,元件工作挡位切换表如表3所示。

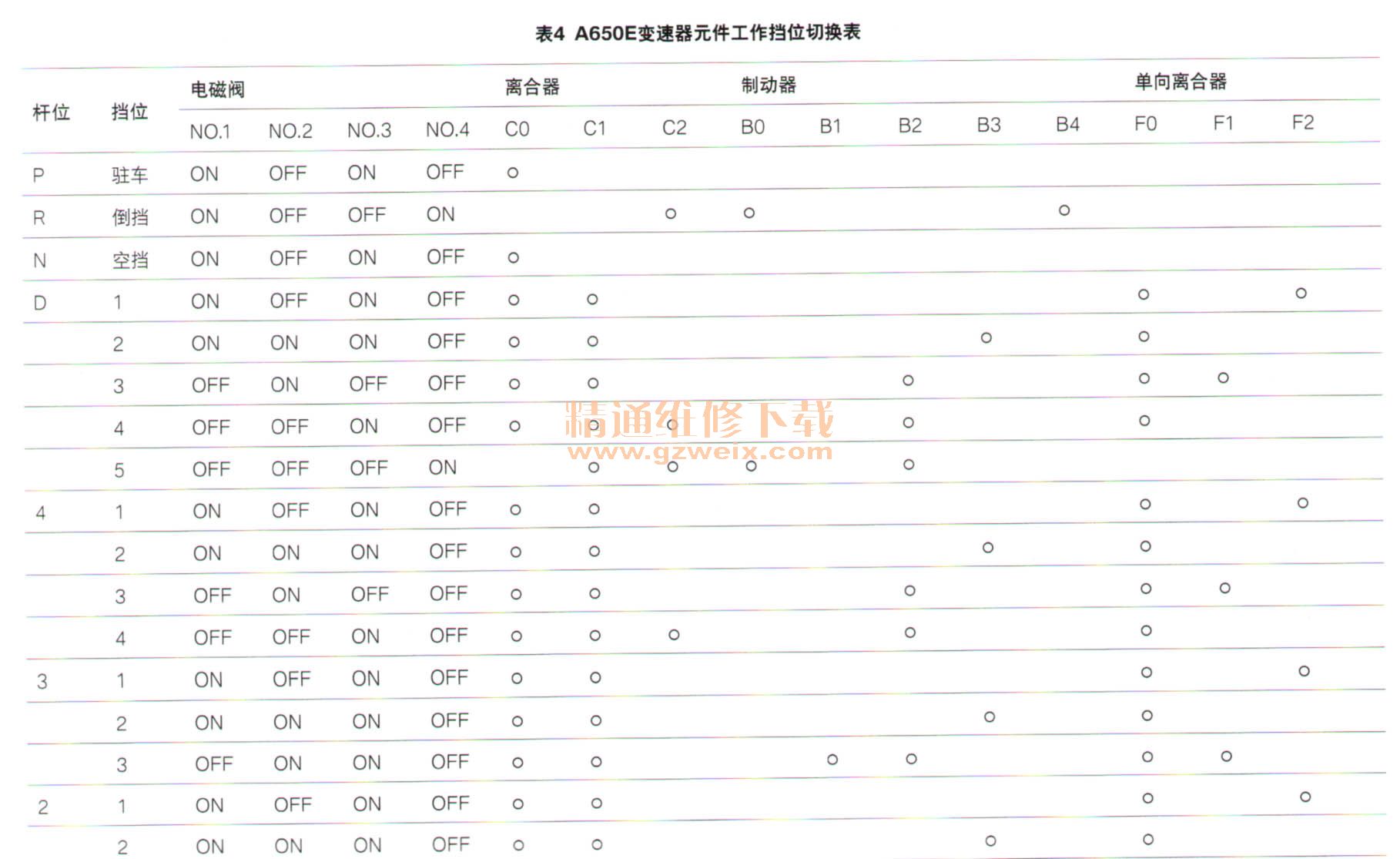

    ②A650E变速器使用4个换挡电磁阀,3组离合器、4组制动器、3个单向离合器。其元件位置如图2所示,元件工作挡位切换表如表4所示。



[1] [2]  下一页
