如何解决8HP系列阀体的几个关键失效部位
来源:汽车与驾驶维修  作者:佚名  2016-10-09 13:05:26

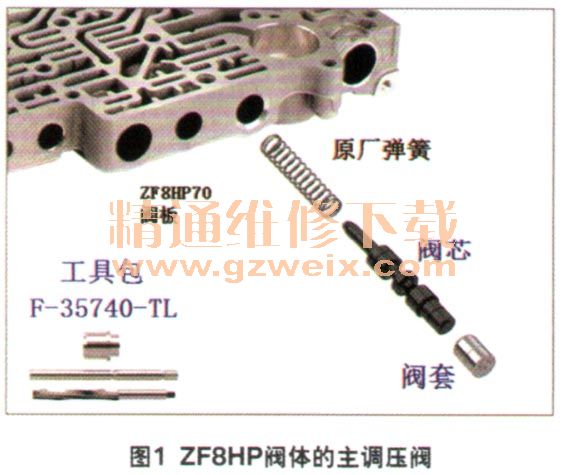

    在ZF8HP阀体中,有几个关键部位失效后会产生严重后果。图1所示的主调压阀就是其中之一。它的失效点主要有两个:一个是阀芯的弹簧端会磨损阀孔,另一个是阀套内壁会被阀芯磨损,均会造成额外的油压泄漏。

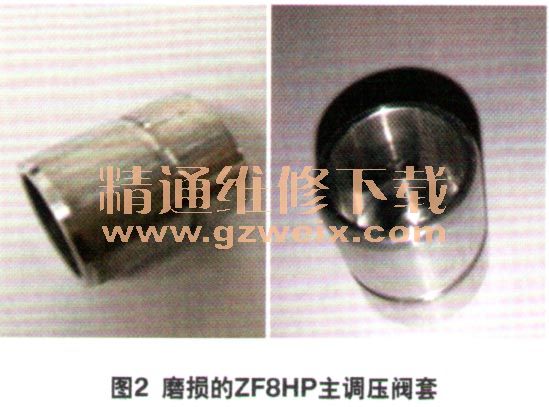

    一般来说,主调压阀套的磨损会出现的早一些。磨损的主调压阀套如图2所示,其内壁和外壁都会有明显的磨损印记。这里的磨损会使主调压阀的平衡油压漏失,造成主油压不稳定或者主油压偏高,这会影响换挡品质,产生换挡冲击,并容易使变速器零件因为油压过高而提早损坏。此外还会减少通往液力变矩器和散热器的自动变速器油(ATF )流量,使变速器内各密封件寿命缩短。

    主调压阀弹簧一端如果磨损阀孔,会造成系统主油压漏失,从而产生换挡疲软,以及离合器烧毁。检测的方法除了目
      图3 ZF8HP主调压阀的真空测试信息测外,主要得依靠真空测试。阀芯本身磨损往往并不明显,而阀孔和阀套的磨损要严重很多。整个主调压阀包括阀套的真空测试位置如图3所示,两侧分别要达到60.95 kPa(18英寸汞柱)和67.73 kPa(20英寸汞柱)的真空压力。

    如果仅仅是阀套磨损,就只需单独更换阀套即可(35740-03)。如果检测发现主调压阀孔被磨损,则需使用图1中的工具进行铰孔,然后安装整套的主调压阀和阀套(35740-01 K)。主油压是否能正常调节关系到整个变速器的性能,其作用至关重要,因为所有的分支油路都源自于系统主油压。
    ZF8HP45、ZF8HP55和ZF8HP70变速器中的B2制动器在倒挡及1-5挡都处于作用状态。B2调节阀的不断往复运动会导致阀孔磨损,使关键的油压泄漏,导致阀体无法正常控制B2制动器,这将引起倒挡打滑或无倒挡、挂挡延迟或无前进挡、换挡冲击或打滑等故障,以及报传动比故障码,甚至电磁阀故障码。
    B2调压阀如图4所示,它的真空测试位置如图5所示,其两侧的真空压力必须达到54.18 kPa(16英寸汞柱)和60.95 kPa(18英寸汞柱)。修复此处的磨损需要使用图4中所示的工具进行铰孔,修复阀孔后再配以改良型的B2调压阀(35740-22)。

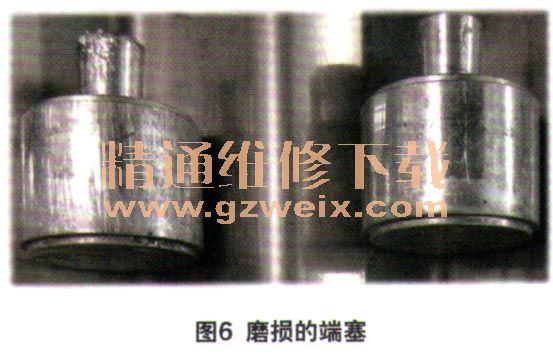

    阀体上的端塞是另一个没有引起足够重视的失效点。经验表明,很多莫名其妙的故障在更换端塞后可能就会消除。端塞是固定不动的部件,因此很多人认为它们不会产生磨损问题,而实际在旧阀体上经常可以看到类似图6中所示的磨损端塞。端塞其实不断地受到3种作用力:一种是弹簧力,因为有些弹簧是直接作用在端塞上的;一种是阀芯的撞击力,端塞最主要的作用就是用来挡住阀芯的;另一种是脉冲油压的冲击力,它会不断冲击端塞。

[1] [2]  下一页
