雪佛兰景程继电器盒插头接触不良导致水温高
来源:汽车维修与保养  作者:佚名  2018-11-09 10:12:26



    一辆行驶里程约12万km的2007款雪佛兰景程轿车。客户反映:该车水温高,两个电子扇没有低速运转,高速时其中一只不运转。晃动熔丝盒,不转的电子扇会正常运转。

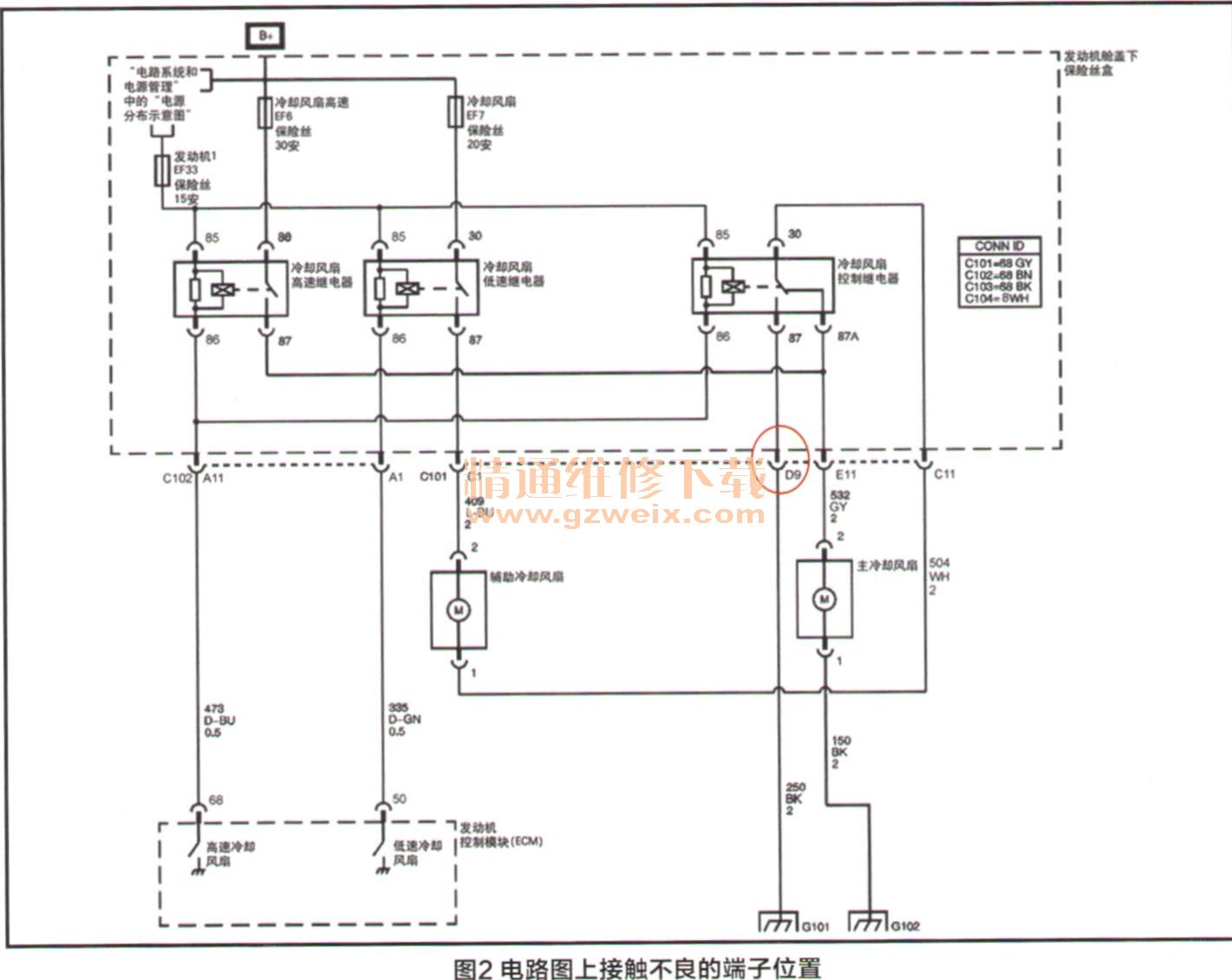

    故障诊断:检查发现确如客户描述,晃动熔丝盒中的电子扇继电器,电子扇就可以正常运转。互换继电器,故障现象依旧,由此可见,熔丝盒很有可能存在接触不良故障。按住熔丝盒,抓住下面的线束晃动,电子扇就会时转时停,这说明是导线与熔丝盒接触不良。拆开熔丝盒的连接插头进行检查,如图1所示,圆圈中的端子开口明显大于其他正常端子的开口,且伴有高温变色,图2所示为电路图中该端子的位置。正是这个端子接触不良造成间歇性的电子扇故障,引发水温高和客户抱怨。该端子接触不良,会造成电子扇的串联,低速控制无法构成回路,所以没有低速。高速时,右侧电子扇没有电源,无法运转。



    维修小结:该故障的表现虽然是晃动熔丝盒中的继电器可以看到接触不良的现象,但是接触不良的部位不是继电器,也不是熔丝盒,而是熔丝盒插头中的电子扇导线端子。电子扇属于大功率用电设备,其工作电流较高,线路中某处接触不良就会造成接触不良部位高温。如果是端子接触不良,就会造成端子高温,高温的(母)端子会“退火”,弹性丧失,加持力丧失,进一步造成接触不良。端子所在的插头也会烧熔,让故障进一步恶化。在做熔丝盒的维修检查时,要特别注意大功率设备插头端子(粗导线端子)的接触情况,如母端子的开口大小、颜色、是否松退歪斜、所在的孔是否烧熔变形,对应的公端子是否变色、烧熔等。

相关资料:2007年雪佛兰景程原厂维修手册
