雪佛兰乐风发动机故障灯亮、水温最高
来源:汽车维修技师  作者:佚名  2017-03-06 09:39:15

    一辆行驶里程约8.1万km的需佛兰乐风的雪佛兰乐风。该车仪表上显示水温最高。
    故障诊断:技师用T2诊断冷却风扇继电器1控制电路(历史故障),如图1所示,删除故障码后重启发动机,故障再现。

    查看电路图(如图2所示)检查低速控制。

    根据故障码检查继电器,电阻81.2Ω正常,换一个新继电器故障依旧。
    检查低速继电器86号到发动机模块10号线束正常,85号、30号供电正常,87号到风扇线路正常,初步判断发动机模块故障。于是更换了发动机模块,试车故障依旧。
    是否为发动机舱保险丝盒内部接触不良(插头虚接)?对调同类型保险丝盒故障依旧。

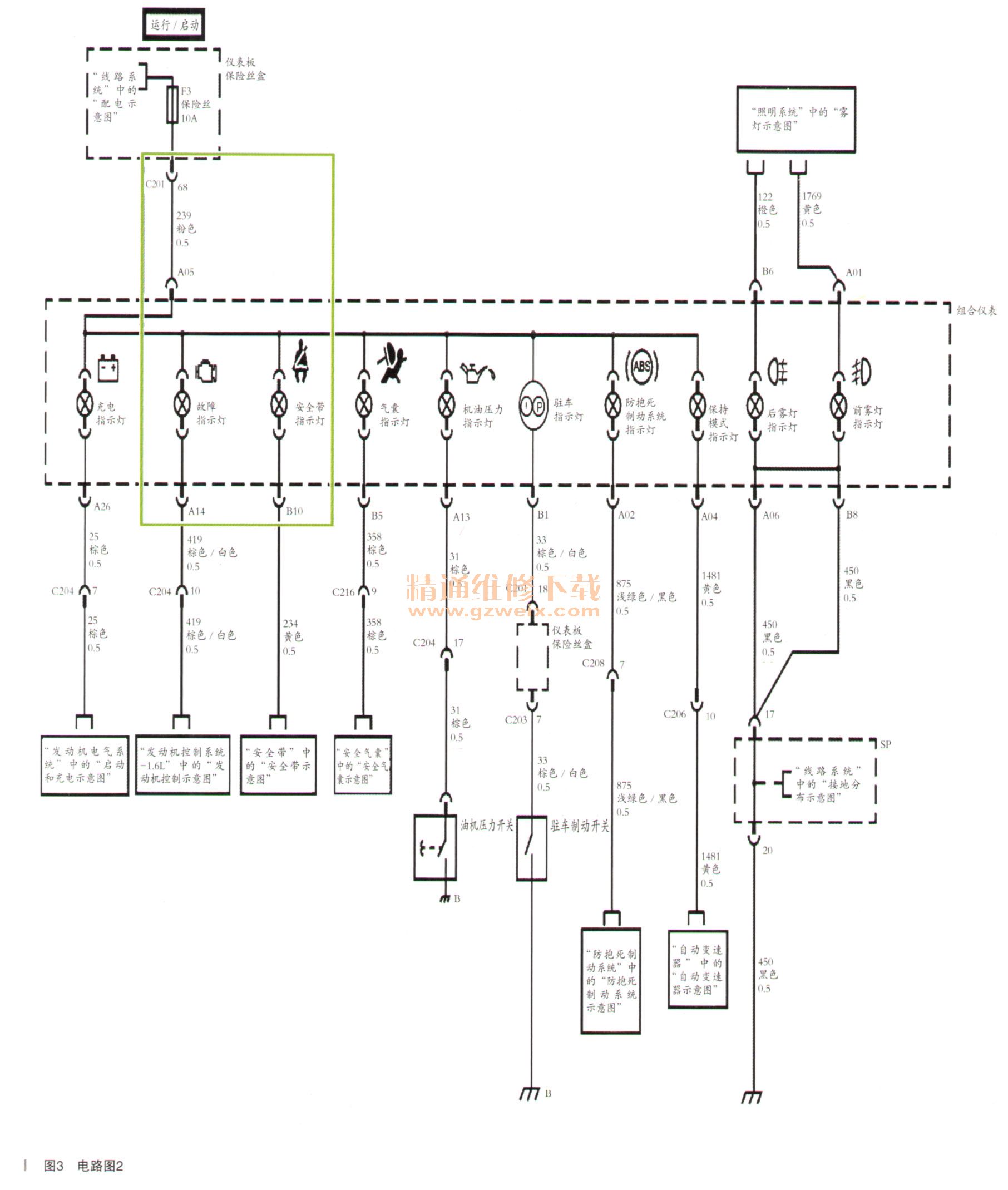

    技师用故障诊断仪驱动指示灯,可以点亮或者熄灭。根据电路图(如图3所示)可知,发动机故障指示灯由发动机模块A14号脚连接419号线控制。

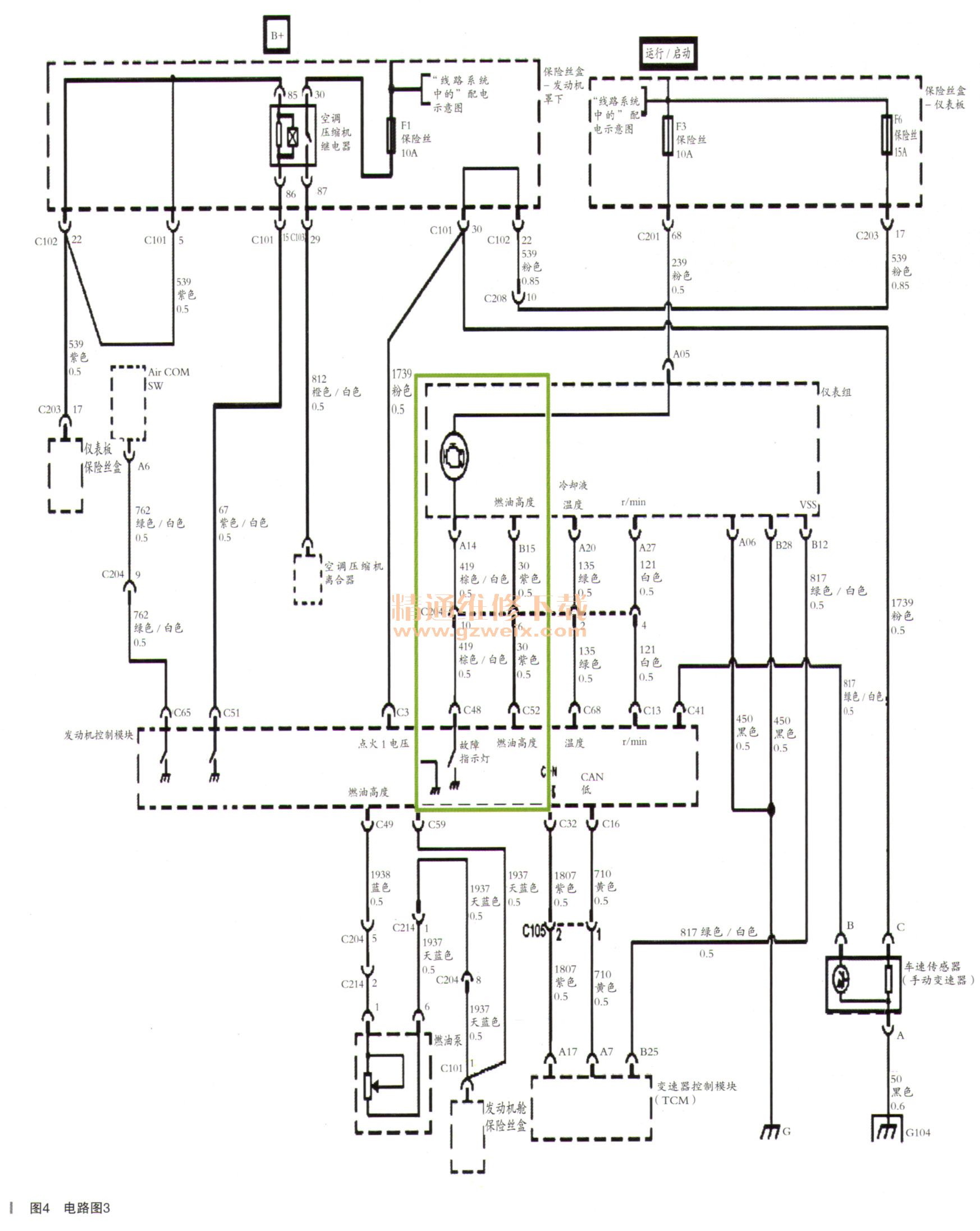

    同时,电路图表明419号线也路经时钟,如图4所示。

    考虑到故障灯报警不能排除时钟故障的影响,技师决定拆检。打开时钟检查时发现其内部严重氧化(如图5所示),更换一个新的备件后,故障排除。时钟电路图如图6所示。



    故障总结:维修故障车辆时,经常会遇到这种情况,按故障码去查故障,往往找不到问题所在。如果技师比较专业,能随时了解维修手册的内容,往往会得到意外的思路,也会学习到各车型在故障定义卜的差异,这样对我们提高维修水平有事半功倍的效果。
    相关资料:2010年乐骋乐风原厂维修手册
