一辆行驶里程约13万km的2009年雪佛兰景程轿车。用户反映：该车怠速波动严重。
    检查分析：维修人员检测发动机控制单元，未发现故障码。接下来，检查怠速伺服电机的工作情况。将波形分析仪通道1-4分别接到伺服电机的4个端子上；通道5接到进气气压传感器的信号线上；通道7接到节气门位置传感器的信号线上；通道8接到喷油器控制线上。

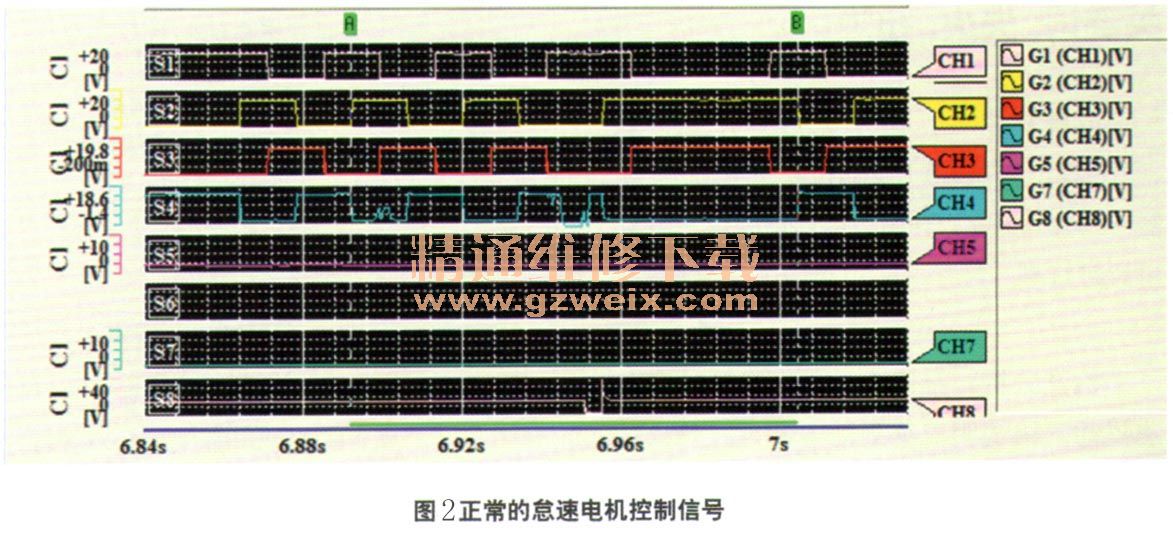

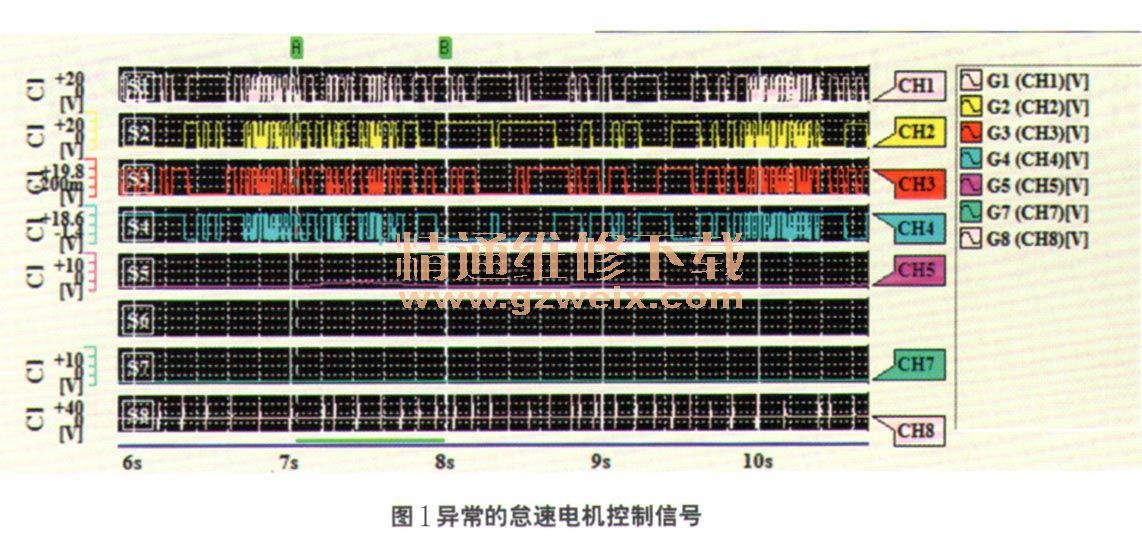

    发动机怠速运转时，观察波形，发现通道1-4的脉冲周期时常呈现杂乱无章的样式（图1）。每当这种情况出现时，进气气压也随之变化，从而导致怠速的波动。晃动怠速电机的插接器，波形有时能够在短时间内恢复正常（图2），同时怠速也变得平稳许多。断开插接器检查，发现由于其密封圈缺失，插孔内堆积了大量油泥，问题出在这里。



    故障排除：清洗怠速电机的插接器，试车确认故障排除。
