2．燃油系统的检修

1）燃油分配管的拆装

燃油分配管（如图13 所示）装在进气歧管上，与喷油器相连，其功能是将压力燃油分配到喷油器，并支撑燃油压力调节器。

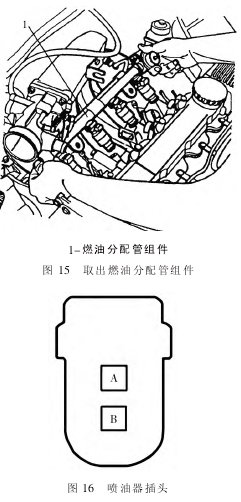

①拆卸：断开喷油器上的插头连接；如图14 所示将真空管与燃油压力调节器脱离；使用专用工具 J370088将进油管和回油管从燃油分配管上取下（拆下油管之前一定要先释放燃油系统的压力）；拆下燃油分配管上的螺栓，如图 15 所示将燃油分配管组件与喷油器、燃油压力调节器一起取出（注意：应小心提起，避免损坏喷油器的密封环）。

②安装：将燃油分配管与喷油器和燃油压力调节器一起装回（注意：应小心地安装，避免损坏喷油器的密封环；安装喷油器密封环前应先用凡士林润滑密封环）；装上燃油分配管螺栓并拧紧，拧紧力矩为 10N·m；将车辆油路与燃油分配管的进油管和回油管相连接；将真空管连接到燃油压力调节器上；将喷油器的电源插头与线束连接。

2）喷油器的拆装

喷油器是一个由发动机控制模块（ECM）控制的电磁阀。喷油器中有一个球形阀，通常保持关闭，通电后在电磁线圈的作用下打开，使燃油流经喷油器到孔板处，孔板上的标定孔控制燃油的流量，并使燃油形成锥形喷雾，雾化、气化后的燃油被送往燃烧室。喷油器插头如图 16 所示，其A 脚为电源端（IGN），B 脚接ECM C4/C6（INJ A/B HI 信号）。

①拆卸：将燃油分配管从发动机上拆下；从燃油分配管上的喷油器上拆下喷油器夹子；小心地将喷油器从燃油分配管上拆下（注意：避免损坏密封环）。

②安装：小心地将喷油器插入燃油分配管，检查密封环是否偏离或扭结，用凡士林润滑密封环；将喷油器夹子套到燃油分配管上并卡紧；安装燃油分配管。

3）燃油压力调节器的拆装

燃油压力调节器（如图 17 所示）安装在燃油分配管上，其作用是保持燃油分配管与进气歧管（穿过喷油器）之间的燃油压力差稳定。当进气歧管压力增大时，燃油压力调节器通过增加燃油压力来补偿发动机负荷。当标定弹簧、进气歧管真空度与燃油压力之间达到平衡时，即达到压力平衡。

①拆卸：将燃油分配管从发动机上拆下；从燃油分配管上拆下燃油压力调节器；拆下燃油压力调节器衬垫。

②安装：安装燃油压力调节器衬垫；将燃油压力调节器安装到燃油分配管上并拧紧，拧紧力矩为 6N·m；将燃油分配管安装到发动机上。
