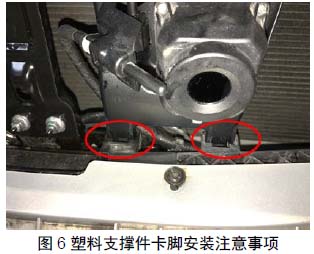

（2）安装夜视系统摄像机R212的塑料支撑件时，务必将两个卡脚向下插到底（图6）。

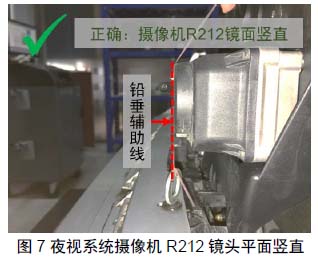

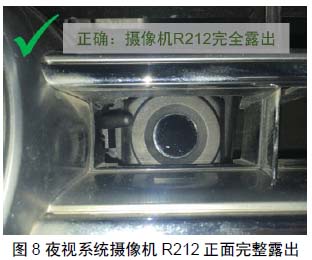

（3）确保夜视系统摄像机R212镜面保持垂直（图7），且摄像机R212正面完全露出、不被前保险杠水箱格栅遮挡（图8）。



3、恢复安装。

二、校准夜视辅助系统
按照维修手册校准夜视辅助系统，其中，ODIS系统上的操作主要步骤如下：
1、登录ODIS系统，启用诊断，对诊断地址“0084 - 夜视系统”执行“引导型功能 → 0084校准”。

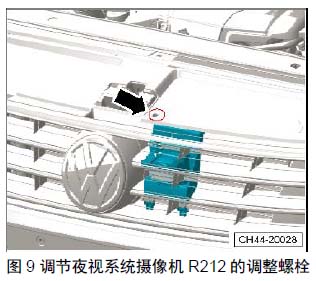

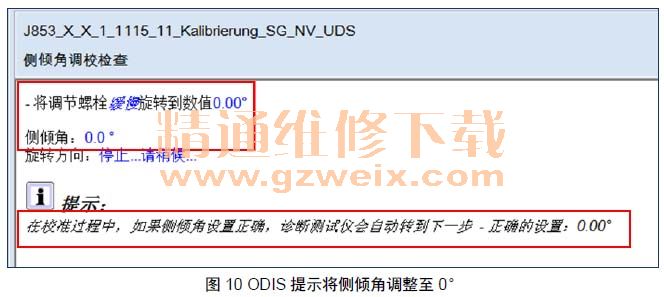

2、调节夜视系统摄像机R212的调整螺栓（图9 -箭头-、图10），将侧倾角（滚转角）调至0°。

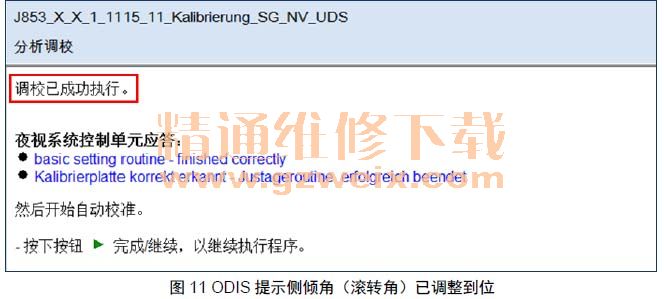

3、侧倾角（滚转角）调整到位后，ODIS屏幕会提示“调校已成功执行”。

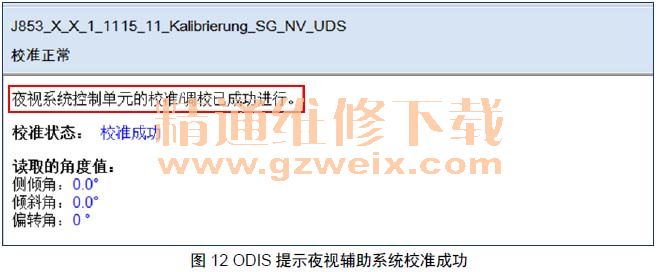

4、继续按照ODIS屏幕指导，完成自动校准。直至屏幕提示“夜视系统控制单元的校准/调校已成功进行”，说明夜视辅助系统校准成功。

5、清除事件存储器条目。

相关资料：2017年7月大众、奥迪原厂维修信息系统ELSA 6.0
