帕萨特领驭轿车是上海大众帕萨特B5基础上升级而来的全新系列产品，外观更时尚、尊贵，内饰更宽敞、豪华，配置更充足、人性化，质量更安全、可靠。在舒适性方面配置的空调系统有2类：半自动空调和全自动空调。
    一、帕萨特领驭轿车全自动空调的结构组成
    帕萨特领驭轿车全自动空调的结构组成分2部分：机械部分和电控部分。
    1．机械部分
    半、全自动空调在结构上基本相同，都是由外动力源（发动机）、压缩机、冷凝器、储液干燥器、蒸发器、高低压管路、管接头的密封圈、连接螺栓和送风通道等构成。
    2．电控部分

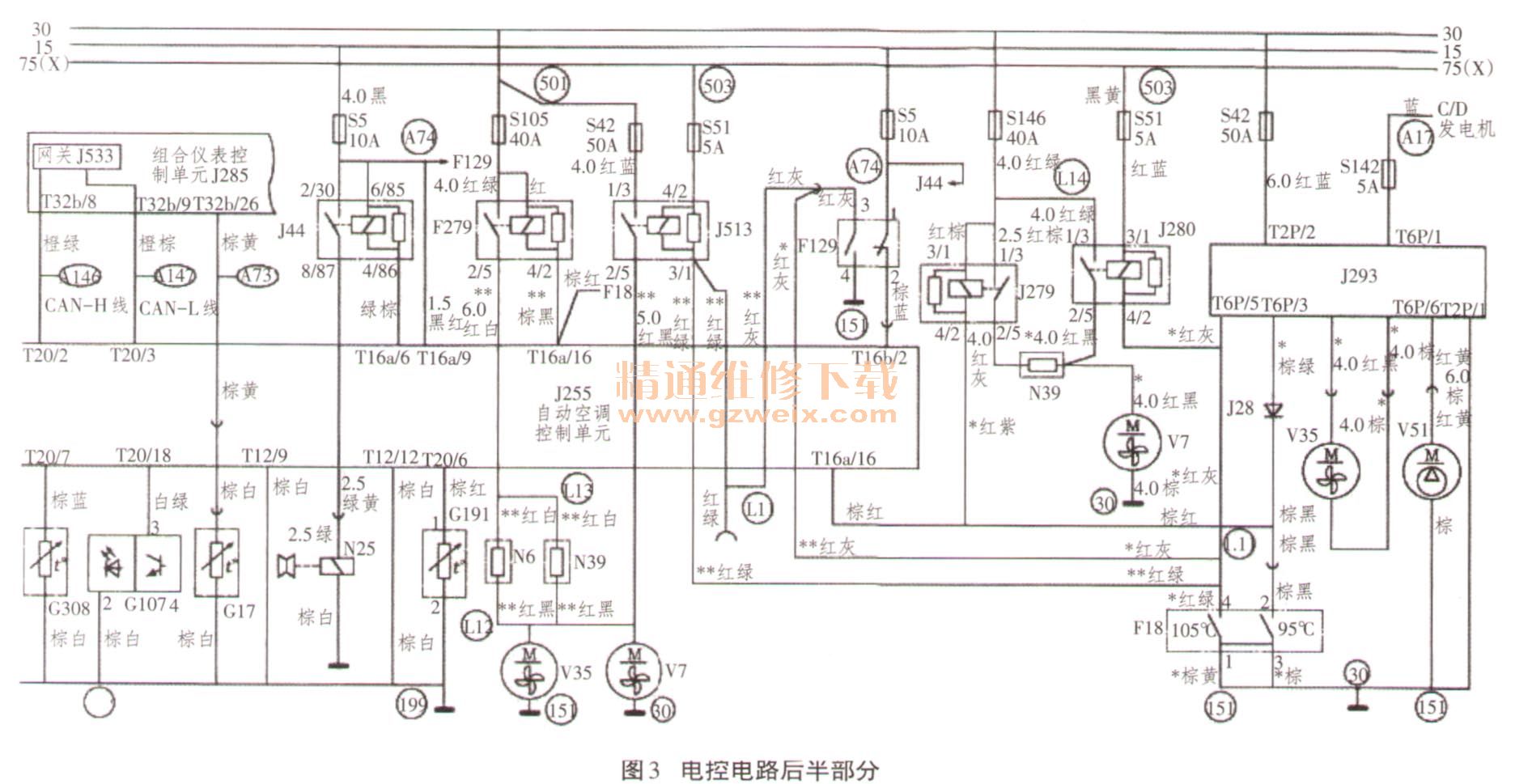

    帕萨特领驭轿车全自动空调主要组成部分由空调控制单元J255、各类传感器、各类开关、各风门伺服电机、空调压缩机（电磁离合器N25）、电磁离合器继电器J44、散热器风扇、新鲜空气鼓风机、数字显示照明灯、按钮照明、自动空调操作与显示单元E87、控制电路等组成。同时采用了数据总线连接方式，故障诊断插座T16连接在自动空调控制单元J255的T12/①脚上，这是1条数据线，自动空调控制单元J255内部存储的故障码及各部分元器件工作参数均经该数据线传输到故障诊断插座T16的⑦脚上，该引脚还连接有许多其它控制单元的诊断数据线—K线。故障诊断插座T16的16脚与30号线相连接，属于常通电源。图1为电控部件，图2、图3为电路控制图。

      二、正确理解帕萨特领驭轿车全自动空调的工作原理
      1．全自动空调的操作功能
    优化驾驶室内舒适度：夏季制冷，冬季采暖，净化空气，调节湿度。其基本操作功能，是由操作面板与显示单元E87来实现的。
    为了适应不同地区气候条件和个人习惯的需要，可以在一定范围内，采用全自动空调系统操作面板上的开关按键，在点火开关接通的状态下改变原厂设定，按照新的参数运行。新参数显示在显示屏上并存储在系统中，要想恢复原厂标准状态，则必须在开启“车内循环功能”20 min后删除变动值。
    2．全自动空调的工作原理
    全自动空调系统在系统处于自动（AUTO）工作状态下，完全不用人工调控，就可以保持车内温度在舒适的范围内并维持在一定值。当然，也可以采用人工分别设定车内左侧（驾驶员）、右侧或后侧在不同的温度范围，还可以调整鼓风机的转速，通风保持空气清新及适当的空气湿度。
