一辆行驶里程约2.1万km、配置1.STSI CEA发动机与09M手自一体自动变速器的2016年大众途观车。用户反映：该车全景天窗遮阳卷帘不能关闭。
    故障诊断：途观SUV车装备具有防夹与热保护功能的带遮阳卷帘（车顶遮阳板）的全景天窗，系统由集成天窗电机V1的滑动大窗控制单元J245、集成顶棚百叶窗电机V260的控制单元J394及遮阳卷帘／滑动天窗开关E437及LIN本地数据总线组成。
    途观车型全景天窗系统的电路图如图1、图2所示。



    图1中给出个景天窗工作需要满足的电源条件：总线端KL.30电源→熔丝SC43（25A）。中问插接器T6d/ 1→j245的T161/1端子，为J245供电，J245的Tl61/2端子→中间插接器T6d/3→接地点602，接地点602在左前门槛板中间。
    J394是J245的子控制单元。由图2可知，顶棚百叶窗工作的电源供给路径是总线端KL.30电源→熔丝SC5 （25A）→中间插接器T6d/2→J394的T16j/1端子，J394的T16j/2端子→接地节点178→中间插接器T6d/3。接地点602。
    J245和J394与其他控制单元的数据交换在LIN本地数据总线上进行。
    E437包含了令天窗滑动的旋转开关（电位计）、倾斜上翻开关、强制关闭开关及遮阳帘开启／关闭按钮。遮阳卷帘开关控制接地，按下遮阳帘开启／关闭按钮时，通过接入阻值不同的电阻，在J245的T 161/4端子上可以形成两个幅值不等的电位信号，对应着按钮开启／关闭的请求信息。
    J394经操作接口（J394的T16j/1端子定义）接收由J245的T161/10端子发出的遮阳卷帘开启／关闭指令，控制顶棚百叶窗电机V260按需工作。

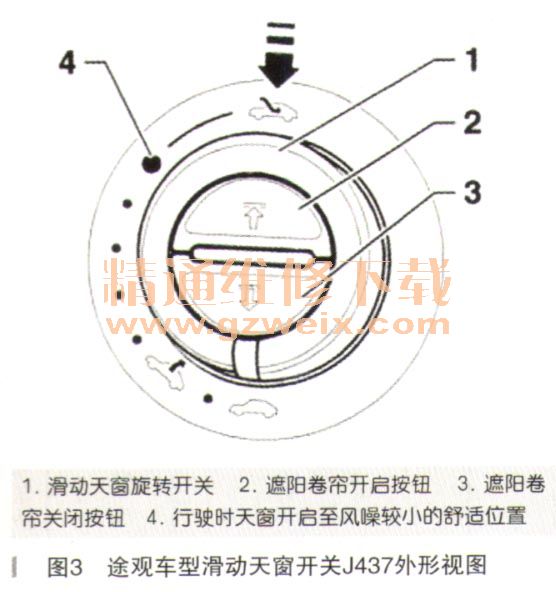

    基本检查得知，全景天窗的滑动与倾斜状态均正常。当前，全景天窗的遮阳卷帘处于完全开启的止点位置，按动遮阳卷帘开启／关闭按钮（如图3所示），遮阳卷帘没有响应。
