大众途观仪表板左侧出风口暖风不热
来源:汽车与驾驶维修  作者:佚名  2017-02-25 09:37:36

    一辆行驶里程约1000 km、装配CEA 1.8TSI发动机,搭载6挡自动变速器的2015年上汽大众途观运动型多功能汽车。用户反映:该车仪表板左侧出风口暖风不热。
    检查分析:维修人员启动发动机并保持怠速运转,旋转左右两侧的温度调节装置,将出风口温度调节到最高温度,此时感觉到仪表板右侧的出风口吹出的是热风,左侧出风口吹出的是凉风。故障现象与用户描述一致。

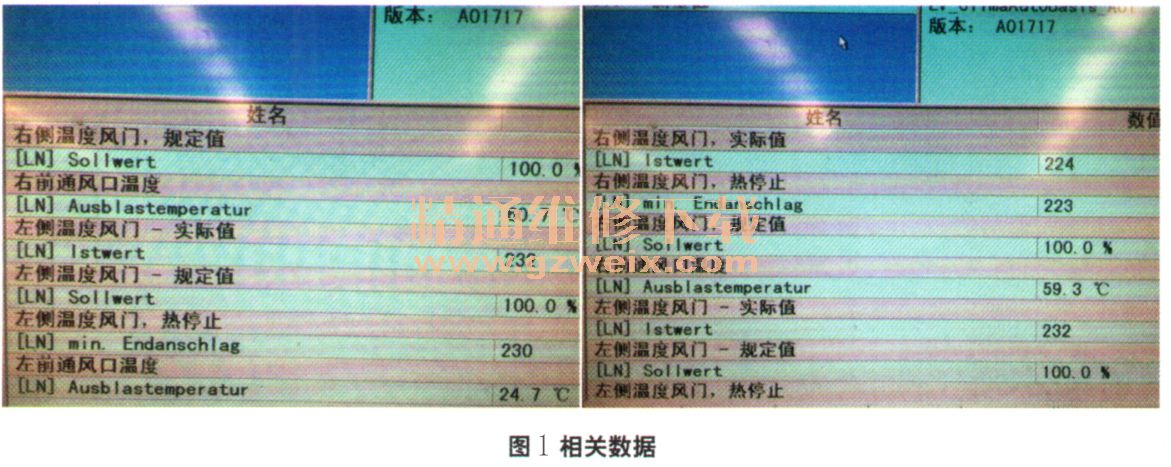

    该车的空调系统是采用双温双驱控制,左右两侧的温度可以单独调节,但是风量不能单独调节。接下来使用故障诊断仪VAS5051 B检查网关安装列表的故障,所有的控制单元均没有故障存储。空调系统左右两侧的出风口温度、温度调节电机的实际值和规定值可以读取,于是将左右两侧出风口的温度调节到最高温度,并观察各数据(图1)。

    右侧出风口温度调节到最高时,右侧的风门规定值为100%,右侧出风口温度风门电机在最热时的规定值为223,实际值为224,右侧出风口的温度为60.7℃。
    左侧出风口温度调节到最高时,左侧的风门规定值为100%,左侧出风口温度风门电机在最热时的规定值为230,实际值为232,左侧出风口的温度为24.7℃,明显过低。
    旋转温度调节旋钮,将左右两侧的温度调节到最低,发现左侧的温度调节电机风门可随之调节到最低,这表明空调控制单元、电机及相关的线束均正常。原因可能出现在调节装置或空调壳体内部风门脱落。按照由简到繁的维修原则,检查空调调节装置,发现调节装置已经脱开(图2)。

    故障排除:检查调节装置,确认无损坏后,重新安装好调节装置,然后检查左侧温度,已恢复正常,故障彻底排除。
    相关资料:2013年上汽大众全新途观维修电路图
