大众途锐车发动机怠速抖动
来源:汽车维修技师  作者:佚名  2016-01-23 09:27:44

    一辆行驶里程约7900km,配置BHK发动机的2010年大众途锐。该车发动机故障灯亮,怠速抖动。
    故障诊断:客户反映新车使用170km后组合仪表上故障灯亮,在和经销商协商后也一直没有维修。行驶至7900km后,觉得原来的现象没解决,驾驶感觉越来越差,于是就来我处维修。
    技师接车后进行常规检查,试车时发现发动机怠速抖动,同时发动机排放故障灯点亮。连接VAS5051B进入系统,检查故障记录为:汽缸列1凸轮轴A正时过度提前。查看数据流如下:
    ·规定的排气凸轮轴调节:-25.0
    ·排气凸轮轴调节实际值:-25.5
    ·规定的进凸轮轴调节:18.0
    ·进气凸轮轴调节实际值:24.0
    数据流值显示进气凸轮轴调节不同步。规定值18,而实际值为24。很明显,这时候的进气凸轮轴不能调节。
    那么是否是进气凸轮轴的调节阀出了问题?技师调出相关的电路图(如图1所示)进行分析,并通过故障引导功能提示,用元件测试对进气凸轮轴调节阀N205进行输出测试检测,但是没有感觉到电磁阀有动作。

    检查N205供电正常,万用表测量电磁阀电阻约18Ω;分析ELSA电路图得知,该电磁阀是由保险丝直接供电后,通过发动机控制单元J623接地产生回路工作。于是使N205的1号脚接地,来测试电磁阀的动作。启动发动机后,观看数据流,当N205工作时,凸轮轴调节可以达到规定值18,断开N205,调节值马上又恢复原样,看来N205工作应该正常。
    怀疑是不是N205到进气凸轮轴调节器处的油压泄漏导致?如果冷车时机油茹度高,会不会情况有所好转?当第二天冷车状态进行测试启动后,正时调节正常。然而当水温升至80℃后故障重现,因此怀疑进气凸轮轴调节油压肯定有泄漏。

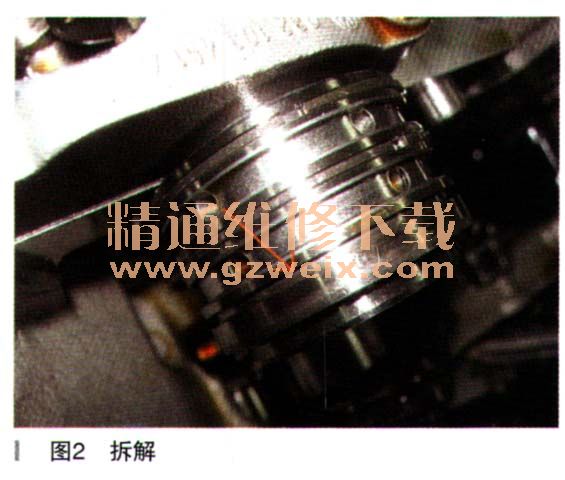

    技师决定按维修检测的方案拆解。打开凸轮轴调节器、齿轮箱,对比进排气凸轮轴后,发现进气凸轮轴上的密封环正常应该装3个(如图2所示),而实际却装了2个,在罩盖上并没发现安装后的运动磨损痕迹。

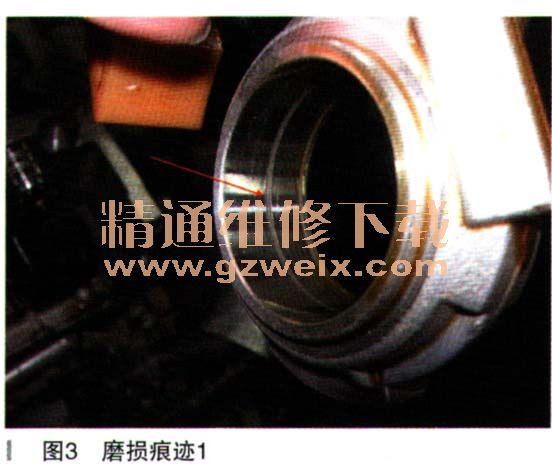

    密封环磨损痕迹对比,如图3、图4所示。



    根据拆检结果,判定为出厂漏装一个密封环而造成油压泄漏,致使正时调节不能实现。
    重新订购新密封环,错开120°安装。试车后故障排除。客户行驶1000km后没有再次出现故障,至此故障彻底排除。
    故障总结:本案例说明一个正确的维修思路是多么的重要!整个维修过程基本没有因误判而走弯路,这是注重测试数据,认真分析故障形成条件的结果。
    相关资料:2015年大众原厂维修信息系统ELSA 5.2
