一辆行驶里程约1.3万km的2012款大众斯柯达昊锐轿车。客户反映：车辆挂倒时时，后备箱盖有时会自动弹起，并且右侧前大灯、左侧后尾灯均不亮。
    故障诊断：技师对故障车先进行外部检查，确认了故障存在。然后连接VAS6150诊断仪，检测到09电子中央电气系统报30端子电压过低。

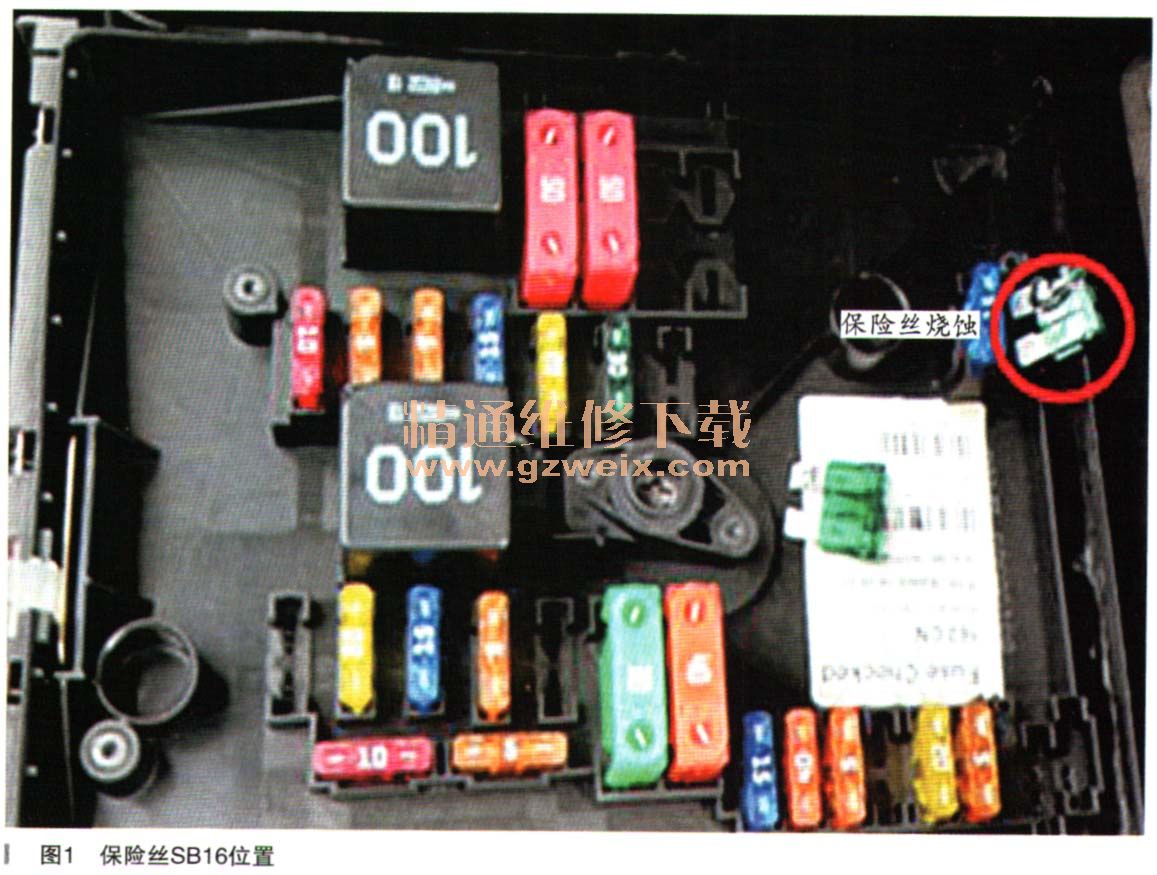

    查阅电路图后，检查保险丝SB16（如图1所示），发现已经烧蚀，于是更换保险丝。

    随后查看右前大灯及左后尾灯均恢复正常。但挂倒挡时后备箱盖自动弹起的问题并未解决。
    技师根据故障现象初步诊断：
（1）BCM编码错乱。
（2）BCM自身内部故障。
（3） BCM至后备箱盖的线束互相短路。
    为了验证这样的判断是否正确，首先将原车BCM编码拍照保存，再重新对BCM在线编码，并与原车编码比对相同，还是不能排除故障，于是排除第一种可能。

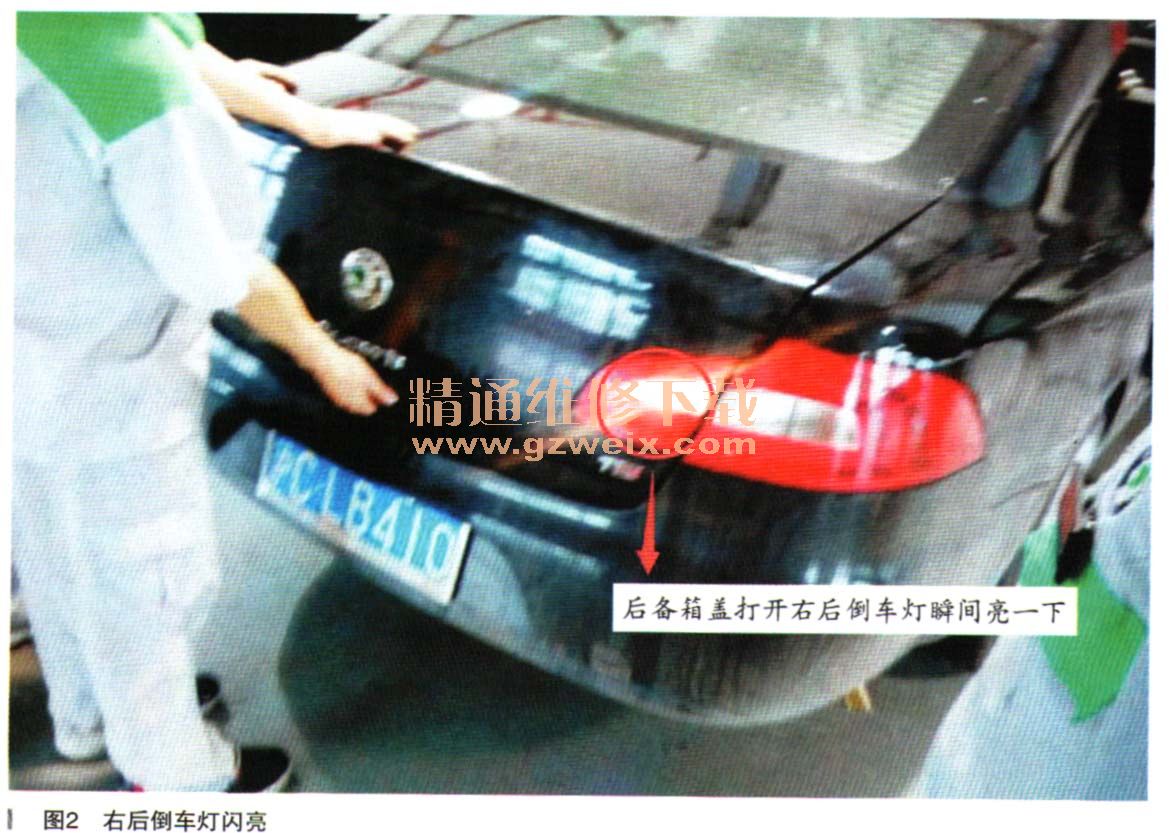

    技师根据以往的工作经验，判断BCM损坏的可能性不大，所以决定先从BCM至后备箱盖的线束查起。检查过程中偶然发现，当技师打开后备箱盖时，右后倒车灯瞬间亮了一下，如图2所示。

    结合原先的故障现象，可以判定右后倒车灯线束与后盖门锁电机线束之间可能存在接触性短路现象。

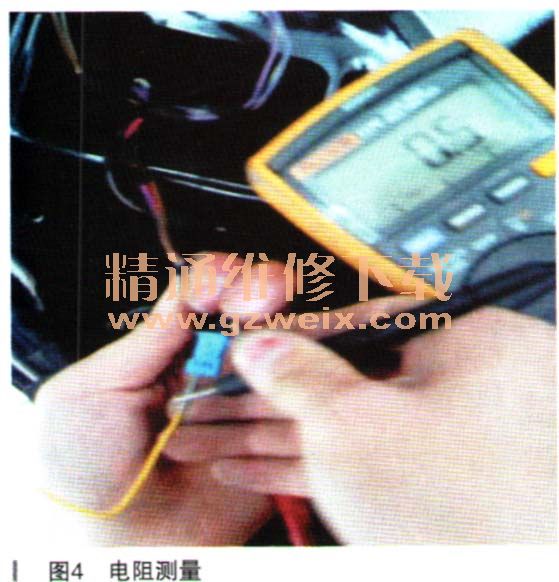

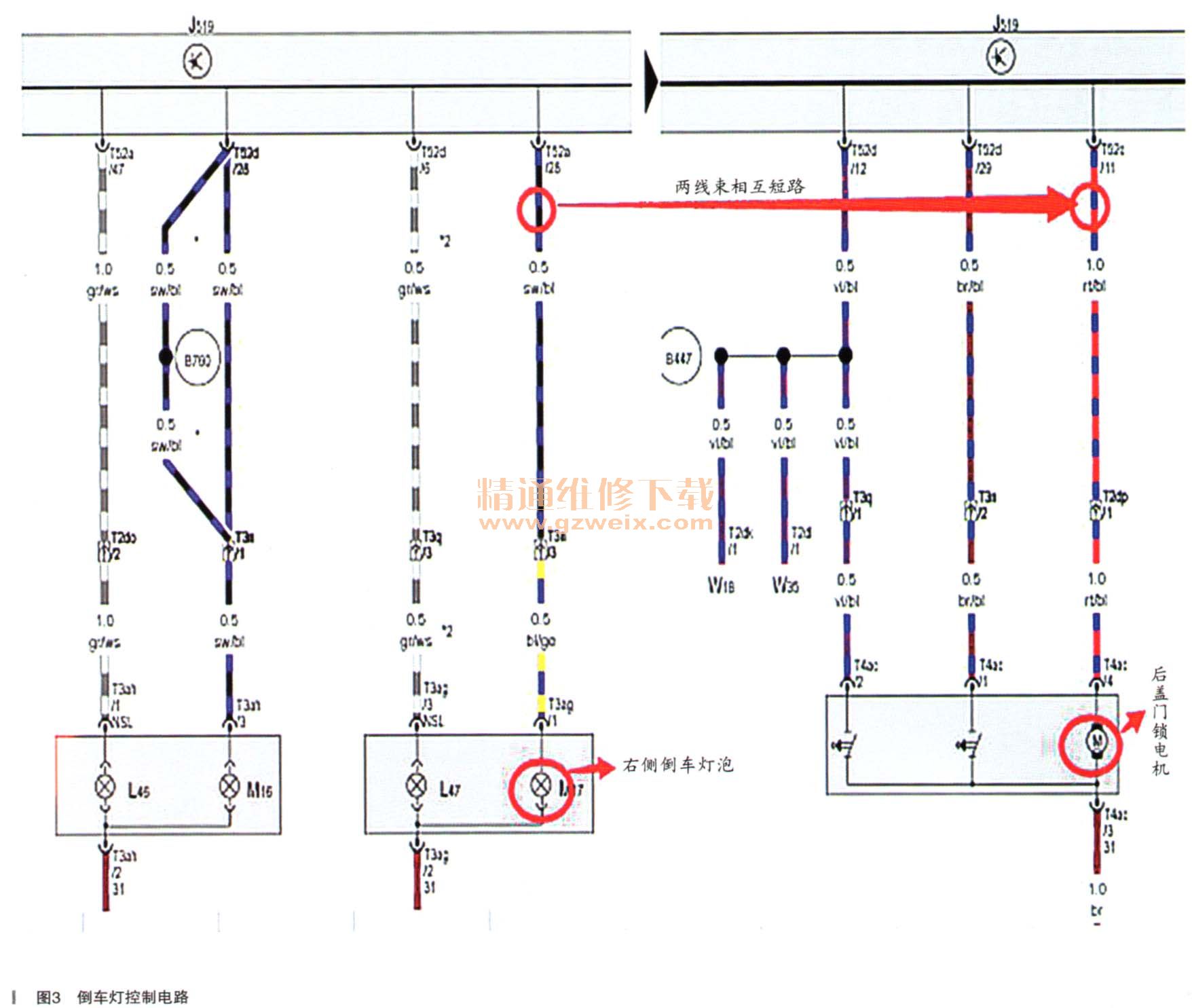

    按电路图（如图3所示），使用万用表测量两线束之间的电阻为0.5Ω（如图4所示），正常值应该为无穷大，不导通。

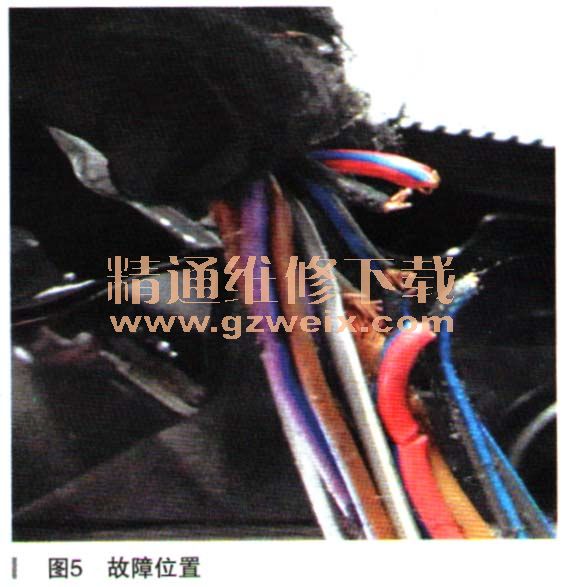

    既然已经确认线路存在短路，那就动手拆解后备箱盖的饰板。打开发现，后备箱盖线束部分已经折断并跨接在一起，如图5所示。

    接下来整理和修复线束，然后安装完毕，保证开关后备箱时不受干扰，故障排除。
    故障总结：本案例因为后备箱盖线束的折断而引起线束间对地短路，最终导致BCM控制前后灯光的保险丝烧蚀。车辆后备箱盖的反复开启加上线束安装位置的不妥，导致内部线束折断而引起后备箱盖打不开的故障比较常见，但此案例是挂倒挡后备箱盖自动弹起和打开后备箱盖倒车灯亮的故障。
