大众途观发动机转速传感器导致发动机抖动及EPC灯报警
来源:本站整理  作者:佚名  2015-01-05 09:58:28

     一辆行驶里程约5.4万km,装配CEA1. 8TSI发动机,搭载6档手自一体自动变速器的2010年大众途观轿车。客户反映:该车发动机抖动及组合仪表上的EPC灯警。

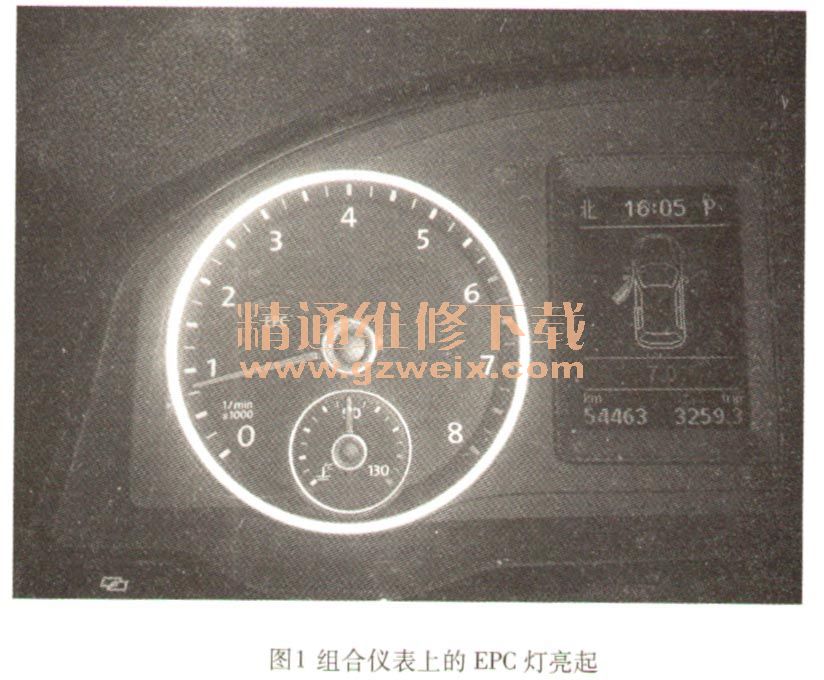

      检查分析:起动发动机并怠速运转发现组合仪表上的EPC灯亮起,如图1所示,踩下加速踏板发动机没有出现抖动。经过与客户沟通得知,该车发动机在冷机状态下没有出现发动机抖动故障,等待发动机冷却液温度大约上升到90°,踩下加速踏板,发动机转速在1800r/min上下出现抖动现象;而且出现抖动现象时EPC灯亮起,当EPC灯亮起后,踩下加速踏板发动机抖动现象消失。

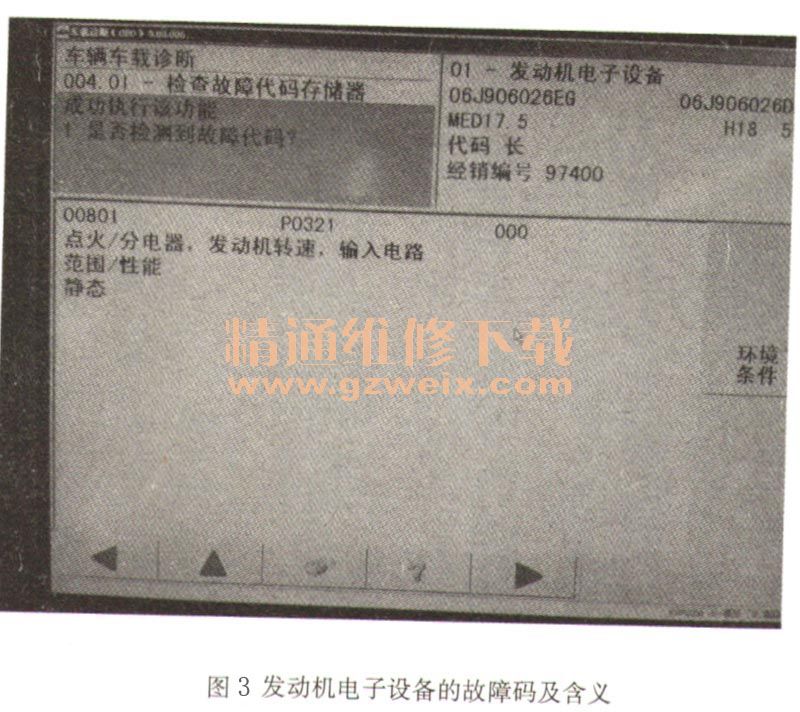

    接下来使用车辆诊断仪VAS5051 B进入网关安装列表检查故障,发现发动机电子设备存在故障,如图2所示。进入发动机电子设备检查故障码及含义,发现存在1个故障码—00801含义为:点火/分电器,发动机转速,输入电路范围/性能(静态),如图3所示。



    在怠速状态尝试清除故障码,发现故障码不能清除,关闭点火开关再接通点火开关,然后尝试清除故障码,故障码可以清除。起动发动机在怠速状态,发现组合仪表上的EPC灯没有亮起。踩下加速踏板发动机出现抖动,将加速踏板踩到底,发动机转速最高只有约1800r/min,接着EPC灯亮起,发动机转速迅速上升约4000r/min。松开加速踏板然后再踩下,发动机抖动现象消失。再次检查故障码,发现故障码仍然为00801。
    经过以上操作发现当EPC灯亮起时,发动机抖动现象消失,同时储存故障码00801;关闭点火开关再接通点火开关,清除故障码后,EPC灯熄灭,踩下加速踏板,发动机出现抖动。
    初步分析,当发动机转速超过1800r/min,发动机控制单元没有接收到发动机转速信号;既然发动机控制单元在高速状态下没有接收到发动机转速信号,为什么发动机没有熄火?只是出现EPC灯亮起,EPC灯亮起后,踩下加速踏板发动机加速顺畅。当发动机控制单元没有接收到由发动机转速传感器G28传递过来的信号,控制单元可能采用凸轮轴位置传感器G4。的信号来代替。

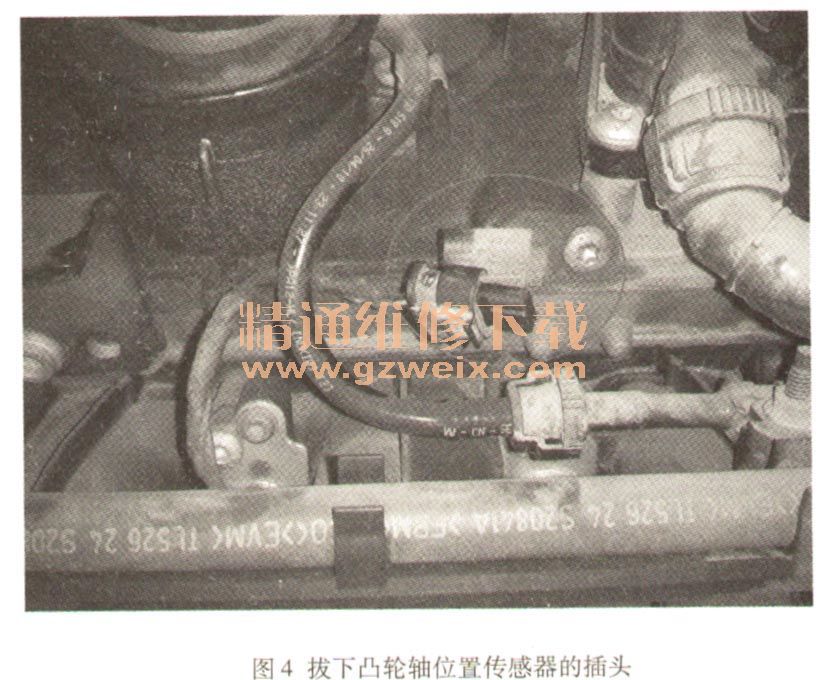

    为了验证发动机控制单元没有接收到转速传感器G28的信号后,控制单元是否采用凸轮轴位置传感器G40来替代,首先关闭点火开关然后再接通点火开关,清除故障码,拔下凸轮轴位置传感器的插头,如图4所示。起动发动机接着踩下加速踏板,当发动机转速达到约1800r/min时,发动机熄火。表明发动机控制单元没有接收到转速传感器G28的信号后,采用凸轮轴位置传感器G40来替代。

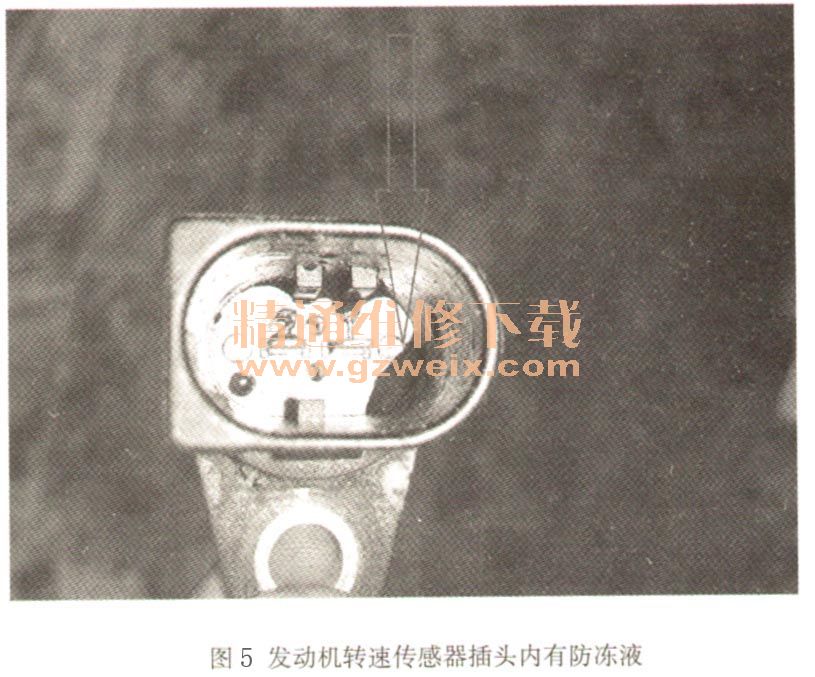

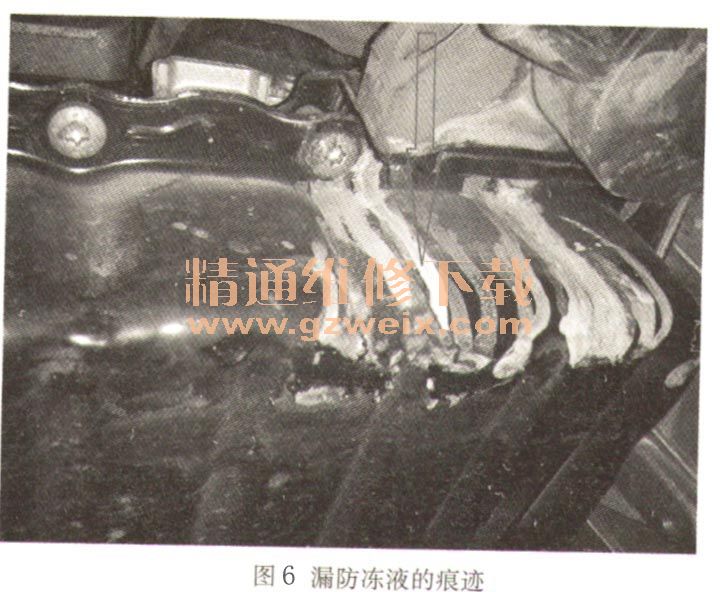

    经过以上排除方法,将故障范围缩小到发动机控制单元没有接收到转速传感器G28的信号。回想到客户反映该车在冷机状态下没有出现故障,只是冷却液温度上升到约90°时才出现故障。如果发动机内部的转速传感器信号轮存在故障,该故障同样在冷机状态下也会出现,传感器G28存在故障的可能较大。拆下传感器G28后发现传感器插头内部有防冻液,如图5所示。经检查发现水泵漏防冻液,如图6所示,更换水泵及转速传感器后,踩下加速踏板,发现故障消失。再次检查故障码的状态已变为间歇式,如图7所示。





    故障排除:更换发动机转速传感器G28与水泵。
    总结分析:经过读取故障码含义及拔下凸轮轴位置传感器的插头,得知造成该故障的原因是发动机转速传感器无信号,拔下发动机转速传感器插头发现有防冻液,最终发现是水泵漏防冻液。
