一、帕萨特 GLi、GSi 轿车电喇叭电路分析
对于喇叭按钮故障需要根据电路图进行分析和检修，电路图如图1所示。

当按下喇叭 H 后，电流经蓄电池、点火开关、喇叭继电器 J4 线圈、喇叭开关接地。这时，继电器 J4 线圈通电，触点闭合。喇叭主电路电流经蓄电池、S240 保险丝、闭合的触点、双音喇叭接地，接通喇叭电路。

二、帕萨特 GLi、GSi 轿车电喇叭不响故障分析及诊断
1．喇叭不响原因分析
当按下喇叭按钮 H 后，喇叭不响常见的故障原因有：蓄电池亏电、电路中熔丝 S240 烧断、线路连接松脱或搭铁不良、喇叭继电器 J4 故障、喇叭 H1 本身故障等。

2．喇叭不响故障诊断流程

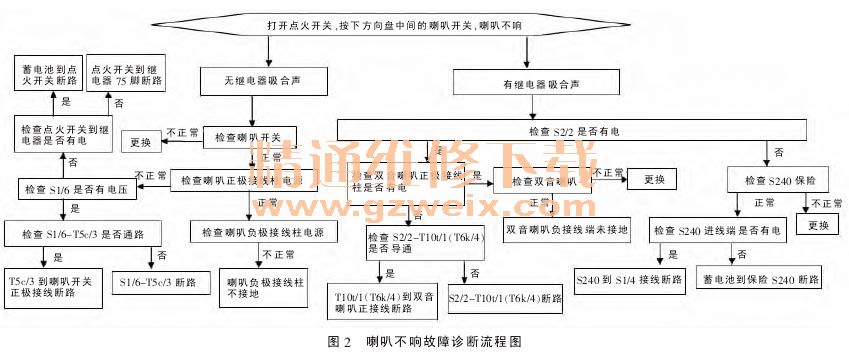

根据喇叭不响故障，结合电路图绘制故障诊断流程图如图 2 所示。

3. 喇叭不响故障检修
根据故障诊断流程图，利用万用表、试灯等检测工具对喇叭故障进行实地检修，检修过程见表 1。

三、案例分析
故障现象：1 辆帕萨特 B5 GSi型轿车按下喇叭按钮时，喇叭不响。

故障排除：首先用万用表检查蓄电池电压，显示 13.8V 正常。接着按下喇叭开关，能听到继电器吸合声，说明喇叭开关及继电器线圈这一路是通的。接着检查 S2/2 插头，无电流，而 S240 保险丝正常，用试灯检查 S240 进线端有电，说明 S240 到 S1/4 接线断路，更换导线，试车故障排除。

四、结论
喇叭是驾驶时使用频繁的装置，当喇叭出现不响故障时，给车主带来很多不便。对喇叭进行日常维护和自我检修时，首先应结合电路图，区分是线路故障还是喇叭本身的故障。这样才能有的放矢进行检修，排除故障。
