上海大众途观BCM故障
来源:本站整理  作者:佚名  2013-09-24 14:54:42

    一辆行驶里程约1.3万km,配置1. 8TSI发动机和6档手自一体变速器的2010年上海大众途观SUV。客户反映:该车在行驶中前后小灯、近光灯、远光灯、转向灯、雾灯自动亮起,电子机械驻车不起作用,四个电动车窗不能升降,中控锁不起作用,行李箱打不开,组合仪表上的驱动防滑指示灯、轮胎压力指示灯报警,空调不起作用。

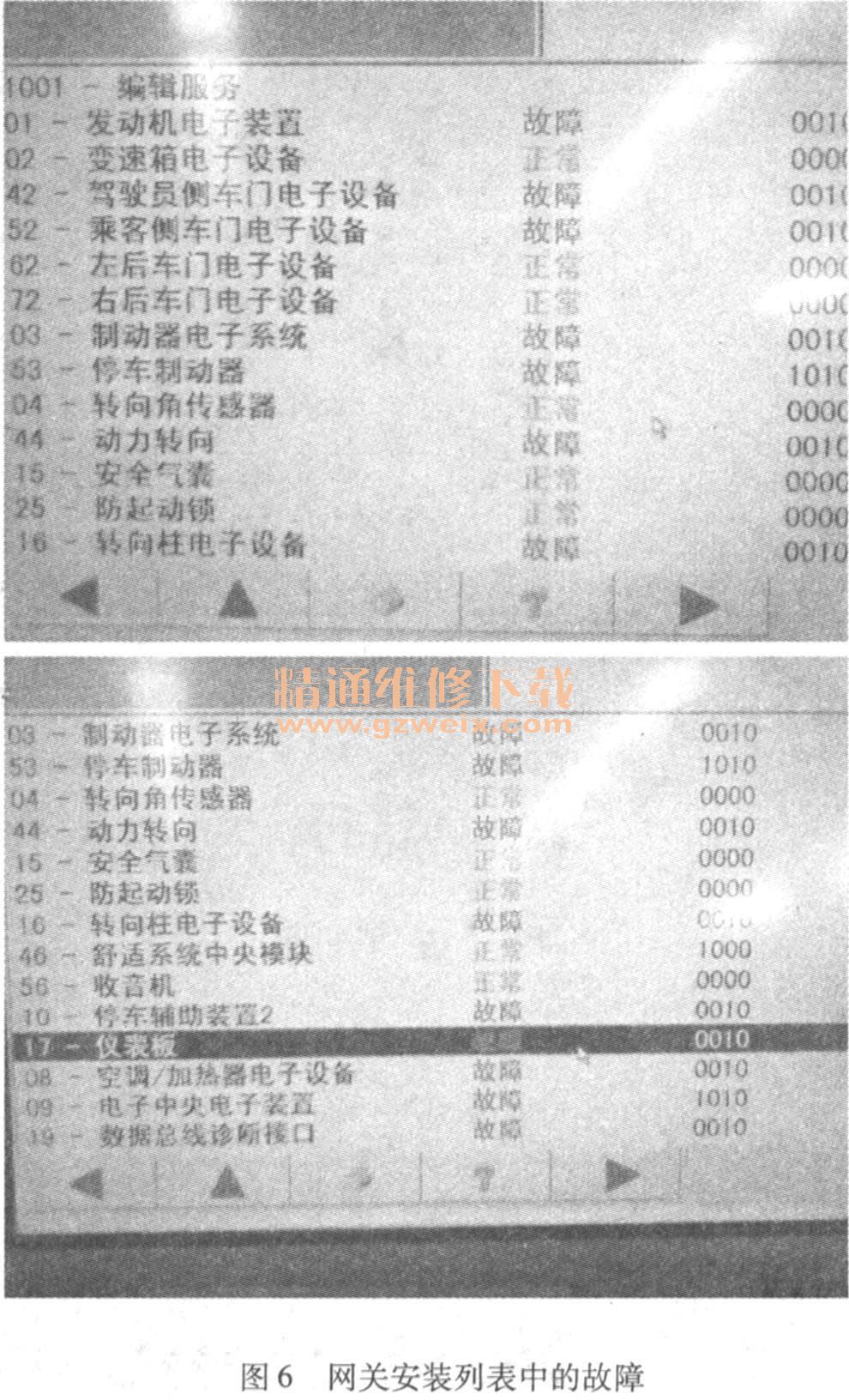

    故障诊断:接车后经过检查未见客户所描述的故障现象,接下来使用上海大众专用车辆诊断仪VAS5051 B进入网关安装列表检查故障码,发现多个控制单元存在故障,如图6所示。分别进入出现故障的控制单元查询故障码。

    发动机电子装置:49561失去与车门控制单元A的通信(偶发)、49472—失去与车身控制单元的通信(偶发)、49448—失去与制动系统控制单元的通信(偶发)、53271—软件与防抱死系统不兼容,请读取故障码(偶发)。
    驾驶人侧及乘客侧车门电子设备:01330—舒适系统中央控制单元J393无信号/通信(偶发)、00457—车辆电器系统控制单元J519无信号/通信(偶发)。
    制动器电子系统:00457车辆电气系统控制单元J519无信号/通信(偶发)、02779—电子制动系统ECU数据总线无信号/通信(偶发)。

    停车制动器:00576—端子15不可靠信号(偶发)、01321安全气囊控制单元J234无信号/通信(偶发)、00457—车辆电气系统控制单元J519无信号/通信(偶发)、01312—传动系统数据总线无信号/通信(偶发)。

    动力转向:00576—端子15不可靠信号(偶发)。
    转向柱电子设备:00457—车辆电气系统控制单元J519无信号/通信(偶发)。
    停车辅助装置2 ; 00457—车辆电气系统控制单元J519无信号/通信(偶发)、00473—电子停车制动器控制单元J540无信号/通信。
    仪表板:U042200—从车身控制单元接收到无效数据、U111100—由于信息缺失而造成功能受限。
    空调加热电子设备:U111100—由于信息缺失而造成功能受限。
    数据总线诊断接口:00457—车辆电气系统控制单元J519无信号/通信(偶发)、01330—舒适系统中央控制单元J393无信号/通信(偶发)、00473—电子停车制动器控制单元J540无信号/通信。
    电子中央电子装置:00834—加热式后风窗玻璃启动信号断路/对地短路(偶发)、03266—喇叭继电器激活断路/对地短路(偶发)、00927—右侧端子30断路(偶发)、02195—仪表板灯光调节器开关E20未达到下限(偶发)、03396—中控锁的供电电压端子30断路(偶发)、01336—组合舒适系统数据总线无信号/通信(偶发)。.
    该车取消了独立的舒适系统控制单元,采用车身控制单元BCM控制,BCM集成了舒适系统控制单元和电子中央电子装置。该车的灯光、中控锁及电动车窗都受BCM控制,根据故障现象和读取到控制单元内的故障码,初步分析造成该故障的原因可能是车身控制单元BCM损坏。考虑到没有出现故障现象,控制单元内存储的故障码是偶发的,先不要过早地下结论判定BCM损坏。与客户沟通清除故障码后,建议行驶观察,等再次出现故障时检查,有利于确定故障原因。
    第二天客户反映该车再次出现故障,要求拖回到维修站检查。经过检查,故障现象与客户上次所描述的现象吻合。使用车辆诊断仪VAS5051 B进入网关安装列表,所显示出现故障的控制单元与上次检查时没有多大区别,只是舒适系统控制单元和电子中央电子装置显示无法达到,表明这两个控制单元不能通过VAS5051 B进行诊断,可能的原因是BCM的电源、接地、CAN总线及BCM本身出现故障。
    如果CAN总线出现故障会导致控制单元不能诊断,但灯光不会自动亮起,可以排除CAN总线出现故障的可能。经过检查,发现BCM的电源和接地也正常,接地点在左前A柱底部。对于一个控制单元而言,如果电源、接地都正常,在没有输入信号的情况下,有输出功能,且功能不全或不正常,可以判定控制单元损坏。更换BCM后,故障消除。
    更换新的BCM后需要对BCM进行编码,由于该车的BCM已经损坏,所以不能将原编码读出。找到同等配置的车辆将编码读出(编码:46180A3B90251ACO400800801000102444013088524D81605C8000000000),根据编码对更换后的BCM进行编码。编码完成以后再匹配遥控器,方法是选择匹配功能,输入通道号01,再输入需要匹配遥控器的数量,然后按下遥控器上的开锁或闭锁键,转向灯闪亮后表示遥控器匹配成功。匹配后发现遥控器只能开锁不能闭锁,将生产模式关闭后遥控器恢复正常,关闭生产模式的方法是进入匹配功能,选择通道号19,将1改为0。
故障排除:更换BCM
