一台搭载了09G型自动变速器的大众朗逸1.6 L轿车，车主反映该车有时锁车后会出现仪表背景灯常亮的现象。

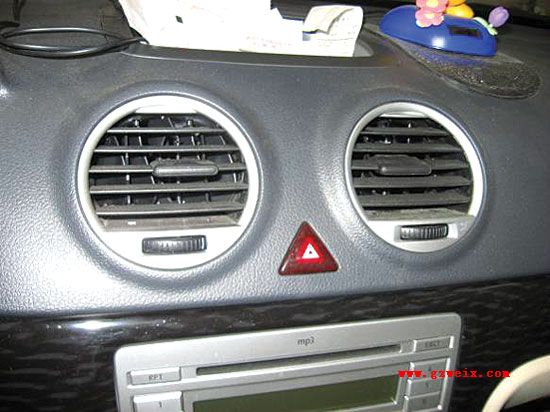

接车后，经维修师试车，故障确如车主所讲，锁车后仪表背景灯常亮不灭（图1）。因一时不能判断出问题出在哪里，于是将车辆开进车间进行深入检查。但当时维修车辆较多，所以该车在车间内放置了约半小时。待维修师准备对该车进行维修时，试车发现故障消失了。连接故障诊断仪VAS5051B对车辆进行检测，车辆各控制单元均无故障码存储。随后笔者查阅维修手册，仔细观察了仪表插头各端子布置（图2）可知，朗逸轿车仪表没有专门控制仪表背景灯亮的导线，信号的传输是通过CAN总线实现的，由车身控制单元BCM激活。

为了便于查找故障，维修师决定找来一辆使用正常的相同车辆进行对比。维修师主要是想观察在仪表黑屏时，何种条件下仪表会出现用户反映的这种情况。经过反复的操作，发现以下几种情况下仪表板会点亮一会儿：打开车门、打开灯光开关、拔出点火钥匙、按动危险警告灯开关及使用遥控器解锁。随后维修师对这几种情况进行了分析。


　　（1）打开车门


　　由于车主将室内顶灯开关设置为开门挡，如果车门触点开关出现问题，除了仪表背景灯会点亮，室内顶灯也会点亮。


　　（2）打开灯光开关


　　如果灯光开关出现问题，那么打开灯光开关后，除仪表背景灯常亮外，车辆示宽灯也会随之点亮。


　　（3）拔出钥匙


　　当车辆拔出钥匙后，S端子断开后，仪表背景灯挡会点亮几秒钟。如果此方面出现问题，还会伴随有其他用电器不能切断的情况。


　　（4）按动危险警告灯开关

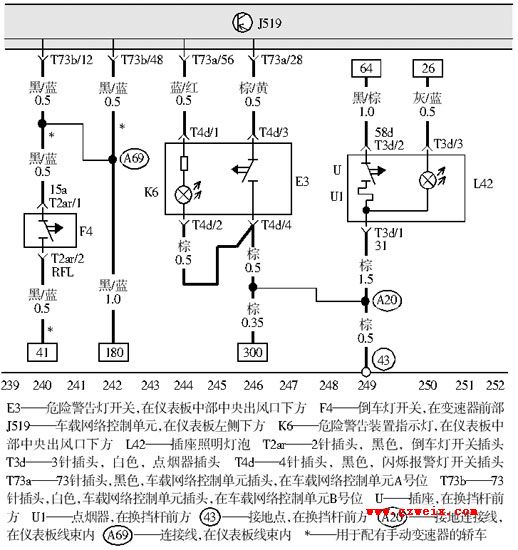

　　查阅相关电路图（图2）可知，当按下危险警告灯开关后，BCM将收到E3的接地信号，于是其控制转向信号灯点亮，并通过CAN总线激活仪表内的转向指示灯和时间/里程灯。当再次按下开关后，E3接地，这时危险警告灯取消。这里要注意，只有E3再次断开后，仪表板上的时间/里程灯才会熄灭。


　　（5）遥控器开锁


　　当使用遥控器解锁时，若出现问题，只会点亮几秒，不会常亮。

首先，维修师假设CAN总线数据线良好，依次按照上面总结出的5个方面检查车辆有无问题。在检查到危险警告灯开关时，发现危险警告灯
