看图学习汽车钣金
来源:本站整理  作者:佚名  2013-08-05 06:21:44



第三章 钣金常用设备、工具和量具
第一节电动和风动工具
    一、手电钻

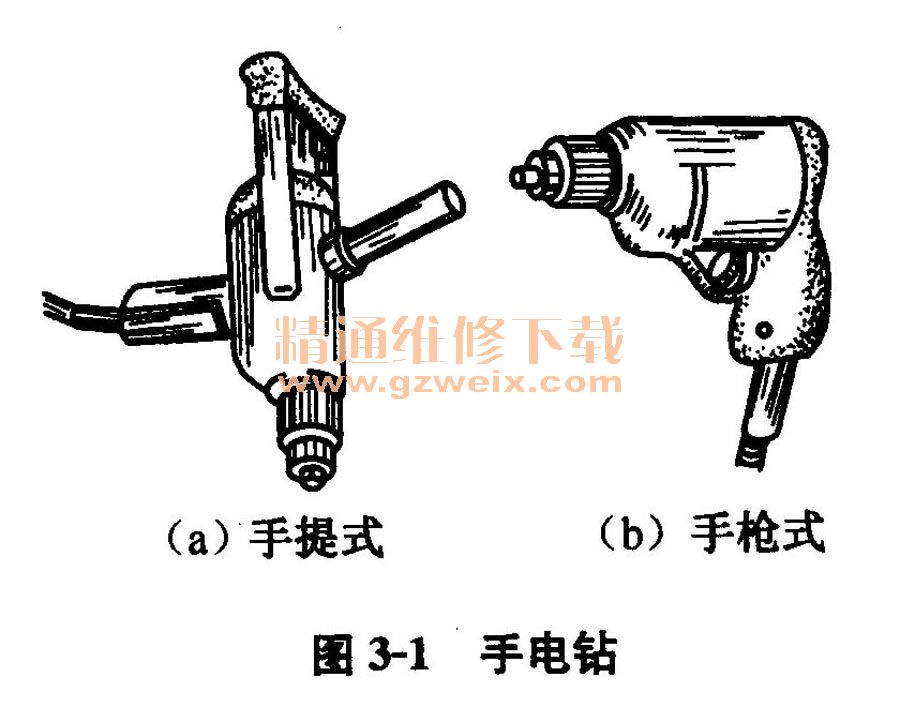

    手电钻是以电为动力的手持式钻孔工具,电源电压一般为220V和360V两种,其尺寸规格有3.6~13mm若干种。手提式手电钻可钻厚度较大的金属板料,而手枪式手电钻常用于钻较薄的板料,如图3-1所示。使用手电钻时,应注意用电安全,同时在钻孔过程中,应持牢手电钻。

    二、风枪

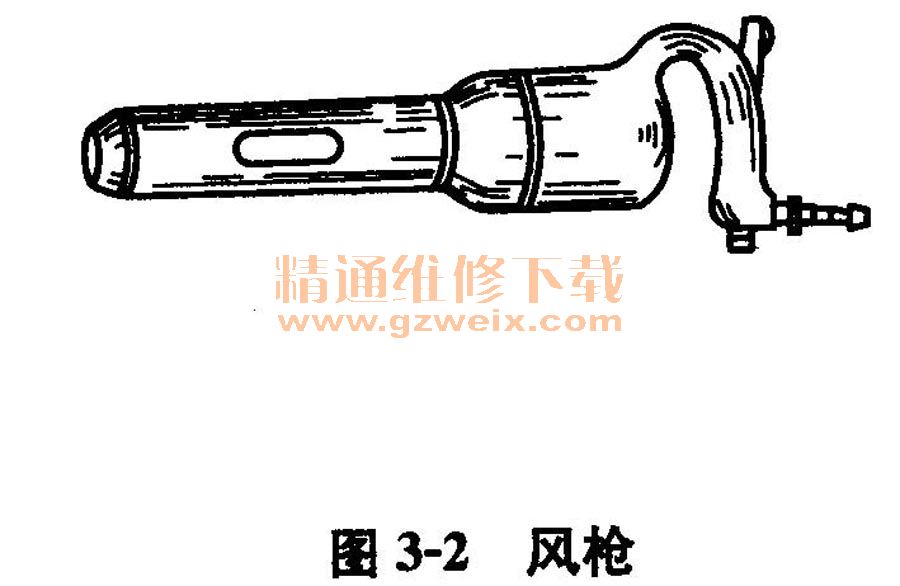

    风枪是一种风动工具,是利用压缩空气驱动风枪中的活塞作往复运动并快速冲击冲头进行工作。一般用于客车车身蒙皮的铆接,铆钉直径不超过13mm。风枪头部内孔尺寸可以制成形状不同的冲头:冲头头部制成铲形可以用来铲削板边毛刺或焊接坡口;制成“窝头”状可用来铆铆钉;制成平头可用来矫平钢板等。其外形如图3-2所示。

    三、手提砂轮机
    1.用途

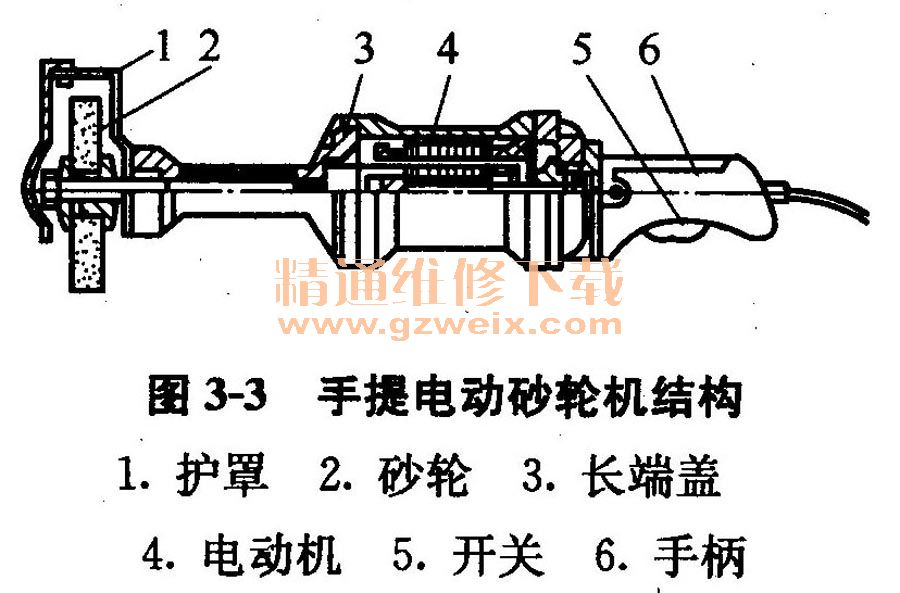

    手提砂轮机主要用来磨削不易在固定砂轮机上磨削的零件,如发动机罩、驾驶室、翼子板及车身蒙皮等经过焊修的焊缝,可用手提砂轮机磨削平整。手提砂轮机有电动和风动两种类型。按砂轮直径分,常用的规格有150mm、80mm, 40mm三种,图3-3所示为手提电动砂轮机的基本结构。

    2.使用砂轮机的注意事项
    ①使用砂轮机前,首先应检查砂轮片有无裂纹和破碎,护罩是否完好。
    ②风动砂轮所用的压缩空气压力一般为0.3~0. 5MPa。风管内的脏物应先用压缩空气吹净后,才能和砂轮相连接。
    ③磨削过程中,人不要站在出屑的方向,以防切屑飞出伤害人眼。
    ④磨削薄板制件时,砂轮应轻轻接触工件,不能用力过猛,并密切注意磨削部位,以防磨穿。
    ⑤使用手提砂轮机应轻拿轻放,用后应及时切断电源或气源,妥善放置,清理好工作场地。

    四、圆盘抛光器
    圆盘抛光器有电动和风动两种。其主要用于轿车、大客车钣金件修理后的抛光。使用圆盘抛光器比徒手抛光效率高得多,而且简便易行。但由于用研磨材料制成的抛光盘圆周速度极高,故要求抛光盘安装牢固可靠,同时要求操作者戴好安全眼镜和防护面罩。

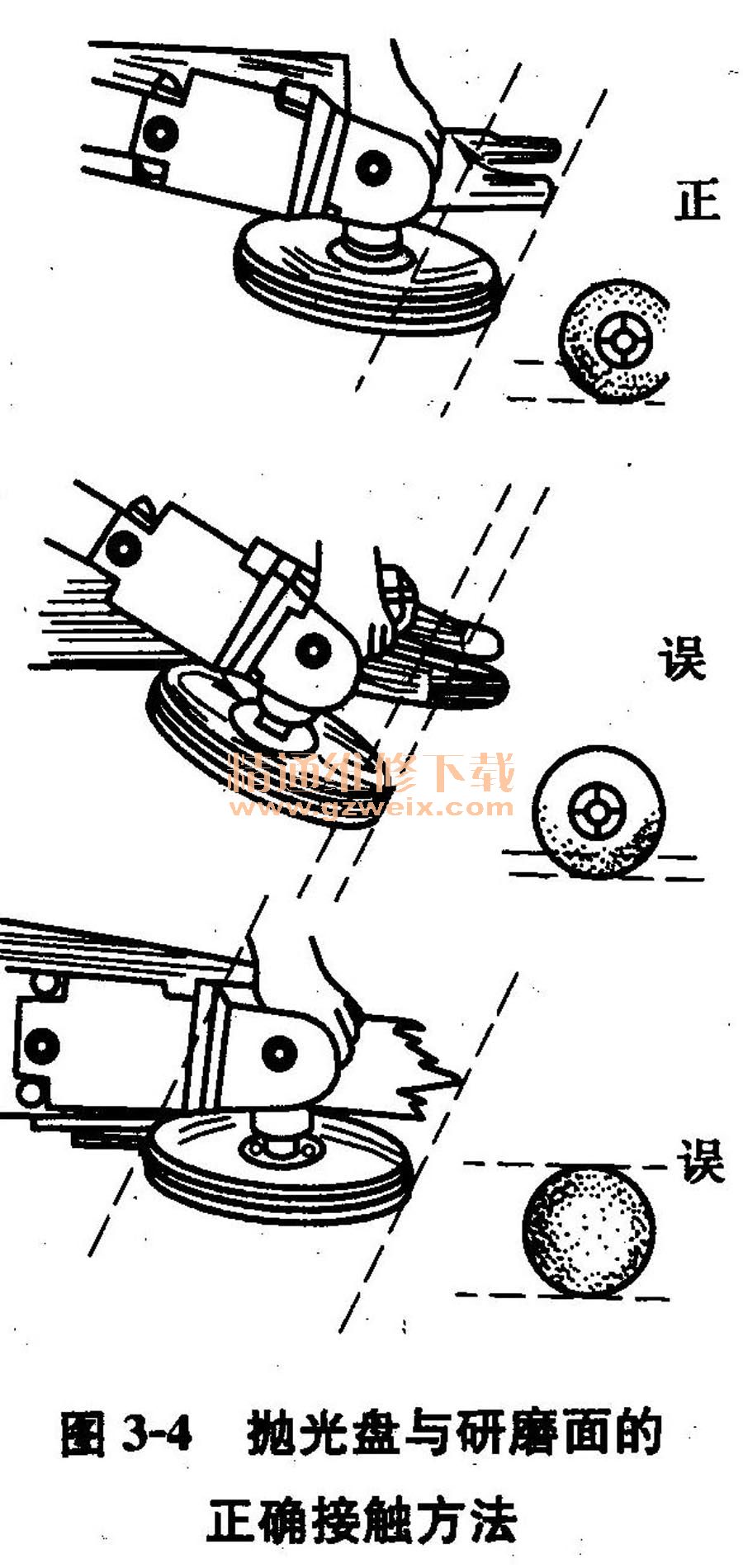

    正确的抛光方法如图3-4所示。应使抛光盘的1/3表面与被加工表面接触进行研磨效果最好。因为抛光盘与研磨面接触角度过大时,则抛光盘仅有小部分与金属板发生强力研削,从而将留下粗糙的加工面;当抛光盘与研磨面平行接触时,又将因研磨阻力大而造成动作不稳,并将留下凹凸不平的加工面。

    抛光盘经研磨作业而使其外侧磨料逐渐脱落,脱落后可采用适当方法去掉外侧磨损部分,减小抛光盘的尺寸后继续使用。此外,在研磨小的凹坑处或带孔部位时,可使抛光盘沿8字形轨迹运动。

    五、风动手提式振动剪

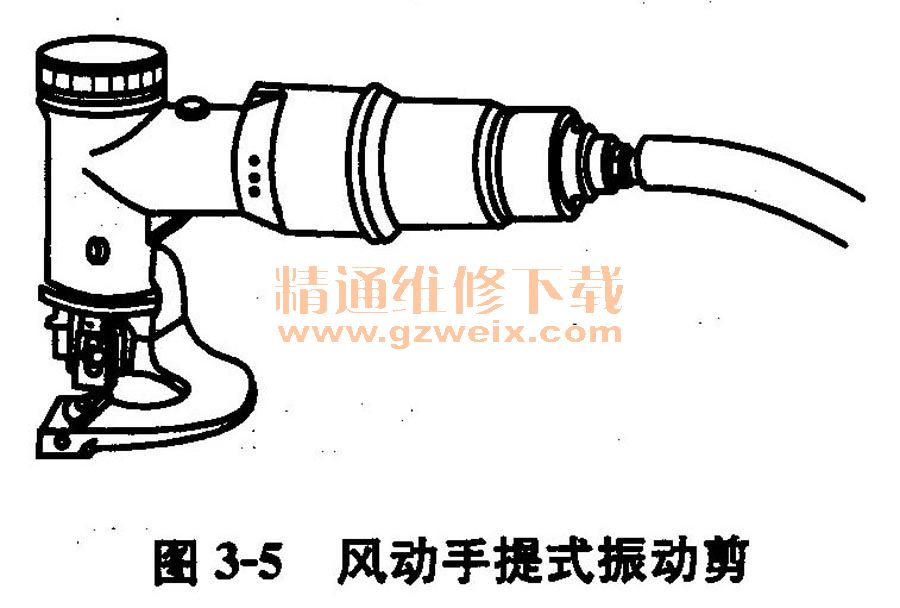

    风动手提式振动剪的结构如图3-5所示。风动手提式振动剪简称风剪,其特点是体积小,重量轻,操作灵活轻便。

    使用风动手提式振动剪剪板时,要将铁板略微垫起,使风动手提式振动剪前进时不受阻碍即可。其最大剪切厚度为:普通热轧钢板可达2mm;铝板可达2. 5mm;最小剪切曲率半径为50mm,功率为0. 21kW,使用气压为490kPa。
