1．正时链单元拆卸步骤
    1）拆下缸盖罩。
    2）使1号活塞在上止点（TDC）位置。凸轮轴链轮上的“UP"标记（A）应在顶部，并且凸轮轴链轮上的TDC凹槽（B）应与气缸盖的顶部边缘对准，见图35。

    3）拆下右前轮。
    4）拆下右侧挡泥板。
    5）松开水泵带轮安装螺栓。
    6）拆下传动带。
    7）拆下水泵带轮。
    8）拆下曲轴带轮。
    9）拆下传动带自动张紧器。
    10）拆下空调管路托架安装螺栓。
    11）在油底壳下放置一个千斤顶和木块，以支撑发动机。

    12）拆下搭铁电缆，然后拆下发动机侧支座／托架总成。
    13）拆下链条箱。

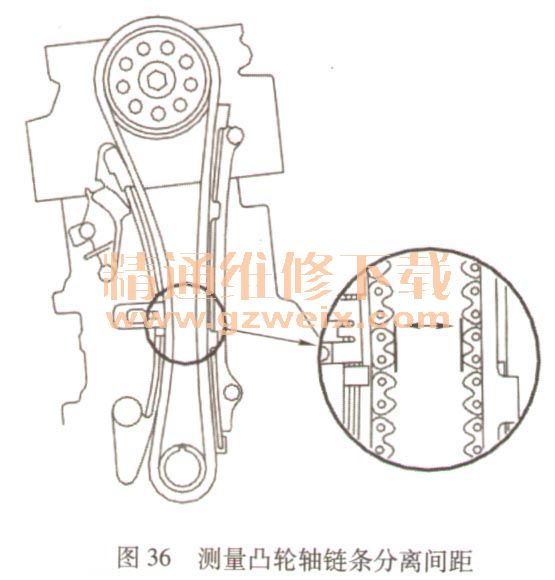

    14）如图36所示，测量凸轮链条分离间距。如果间距小于维修极限，更换凸轮链条和凸轮链条张紧器。
    标准间距：19mm；维修极限：15mm。

    15）在凸轮链条张紧器滑块的滑动表面上涂抹新的发动机机油。
    16）用旋具夹住凸轮链条张紧器滑块，然后拆下螺栓，并松开螺栓。
    17）拆下凸轮链条张紧器滑块。
    18）拆下凸轮链条张紧器和凸轮链条导板。
    19）拆下凸轮链条。
