2．正时链单元安装步骤

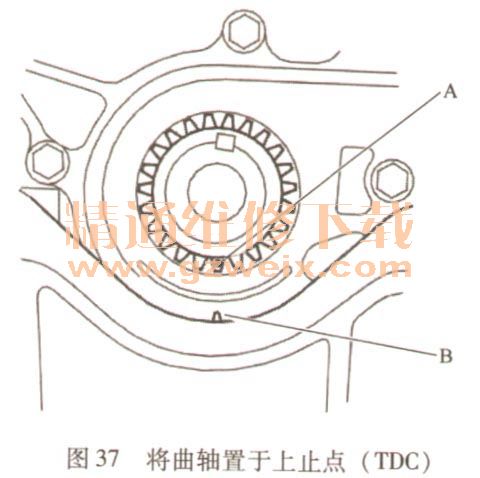

    1）将曲轴置于上止点（TDC）。将曲轴链轮上的TDC标记（A）与机油泵上的指针（B）对准，见图37。

    2）拆下曲轴链轮。
    3）将凸轮轴设定到TDC。凸轮轴链轮上的“UP”标记（A）应在顶部，并且凸轮轴链轮上的TDC凹槽（B）应与气缸盖的顶部边缘对准，见图38。

    4）将凸轮链条安装在曲轴链轮上，使涂色的链节（A）与曲轴链轮上的TDC标记（B）对准，见图39，然后将曲轴链轮安装到曲轴上。

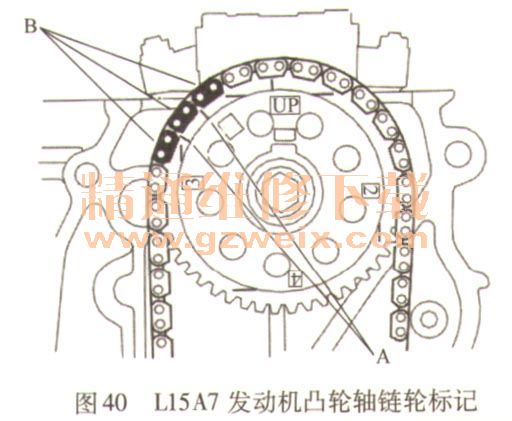

     5）L15A7发动机：将凸轮链条安装到凸轮轴链轮上，使指针（A）与三个涂色链节（B）对准，如图40所示。

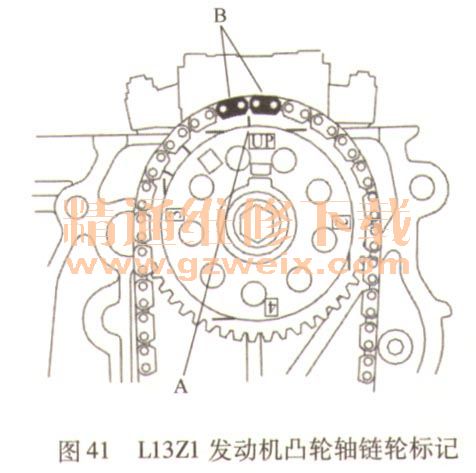

    6）L13Z1发动机：将凸轮链条安装到凸轮轴链轮上，使指针（A）对准两个涂色链节（B）的中间，如图41所示。

    7）安装凸轮链条张紧器（A）和凸轮链条导板（B），见图42。

    8）安装凸轮链条张紧器滑块，并松松地紧固螺栓。
    9）在凸轮链条张紧器滑块（A）的滑动表面上涂抹新的发动机机油，见图43。

    10）顺时针转动凸轮链条张紧器滑块以压紧凸轮链条张紧器，安装剩余的螺栓，然后紧固螺栓。
    11）检查链条箱油封是否损坏。如果油封损坏，更换链条箱油封。
    12）将所有旧的密封胶从链条箱接合面、螺栓和螺栓孔上清除。
    13）清洁并风干链条箱接合面。
