2009～2013年奔驰R350L 4MATIC（W251）（3.5L M272）发动机正时校对方法

当前位置：精通维修下载 > 文档资料 > 汽车技术 > 汽车专题 > 汽车正时设定

来源：本站整理作者：佚名 2018-08-25 19:25:59

    通用以下车型：
    2009～2013年奔驰R300L（W251）（3.0L M272），
    2009～2013年奔驰R500L 4MATIC（W251）（5．5L M273）。

    （一）拆卸／安装凸轮轴调节器

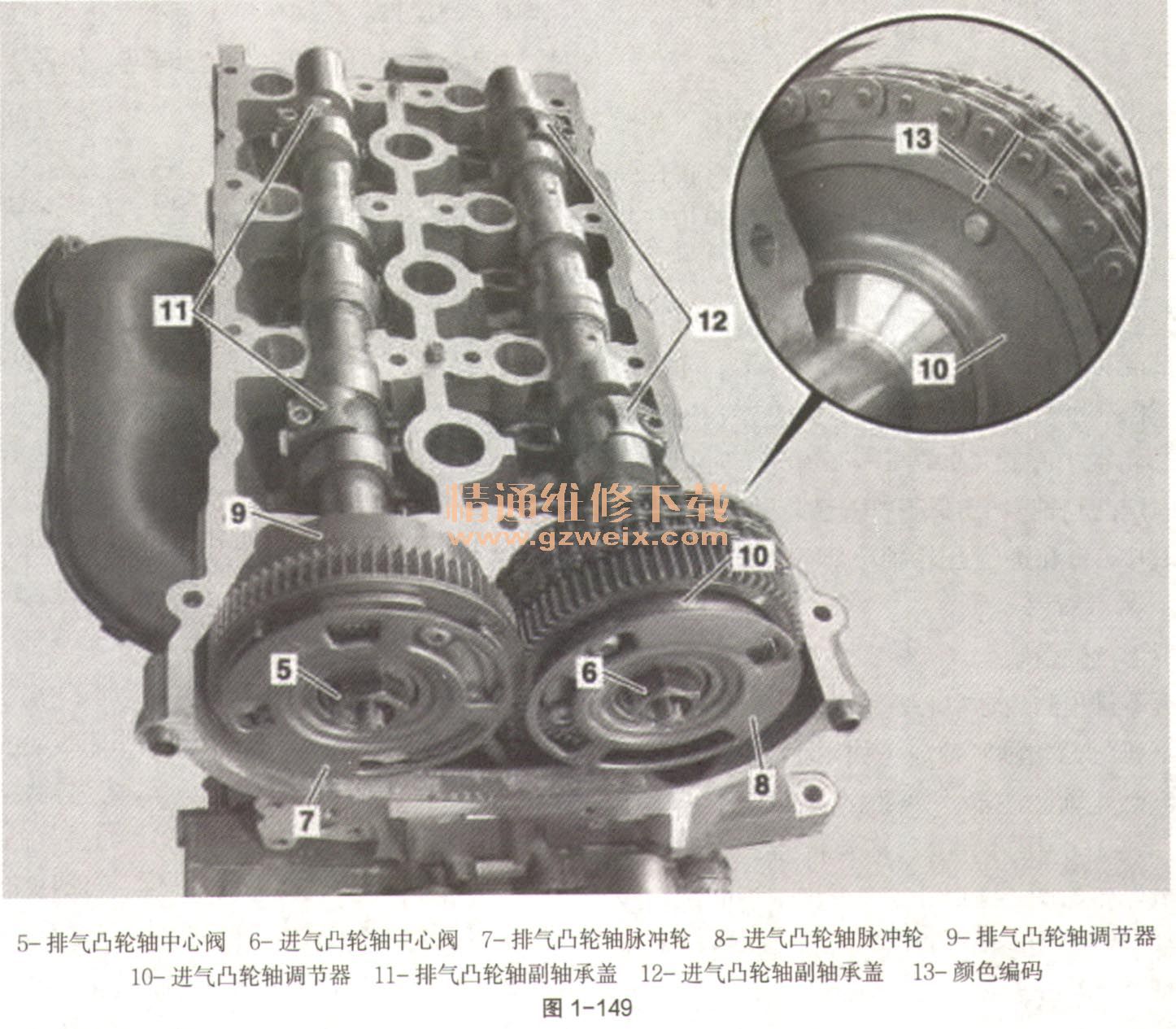

    （1）右侧汽缸盖如图1-149。

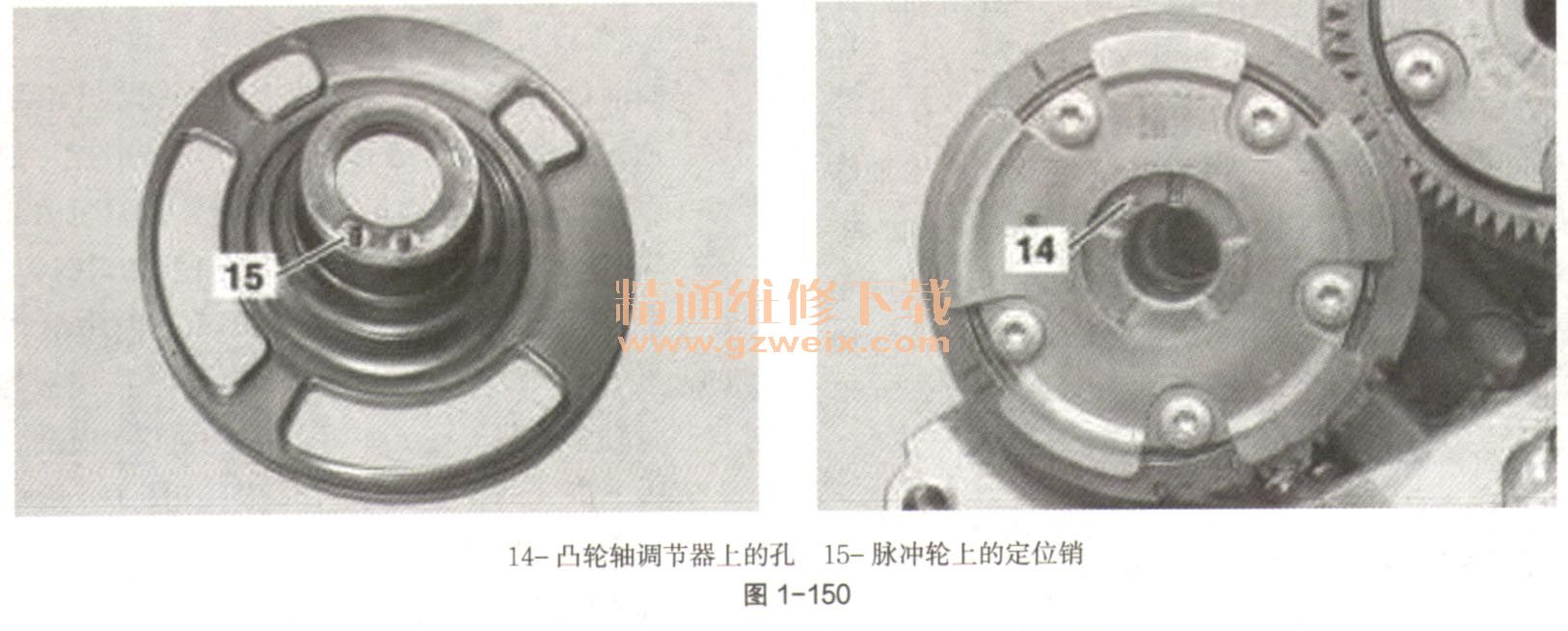

    （2）图1-150为排气凸轮轴调节器。

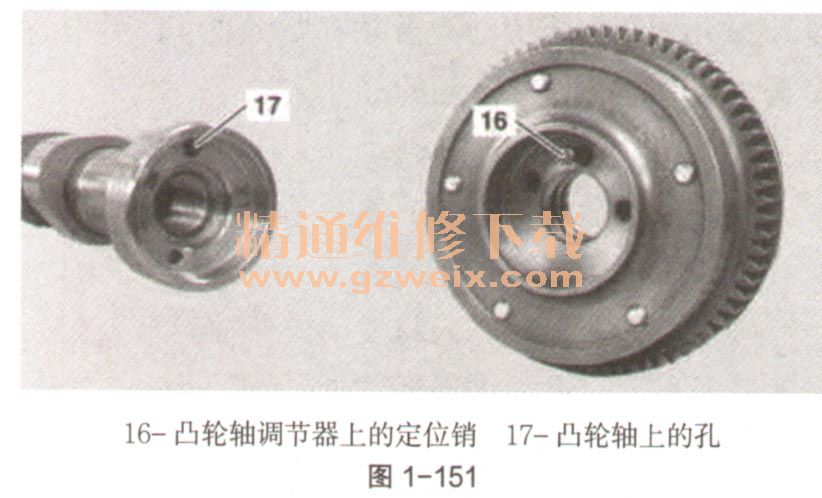

    （3）图1-151为排气凸轮轴调节器。

    （4）拆卸／安装。
    在拆卸、安装或校准发动机罩、车门、行李箱盖、掀开式背门或滑动天窗时有夹伤或压伤手指的危险。确保肢体远离运动的部件。
    ①拆下空气滤清器外壳。
    ②从汽缸盖上拆下前护盖。
    ③拆下离心机。
    ④沿发动机运转方向将发动机曲轴转至点火上止点（TDC）后40°曲轴转角处，然后检查凸轮轴的位置。
