2015年甲壳虫280TSI(1.4T CTHD)发动机正时校对方法
来源:本站整理  作者:佚名  2018-04-26 14:38:08

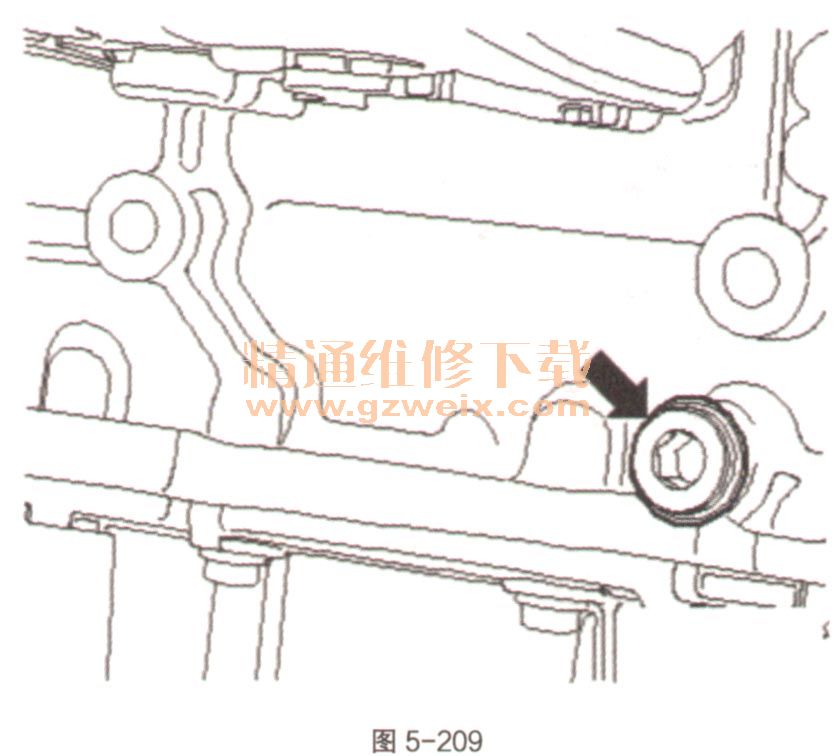

    14拧出曲轴箱上的螺旋塞(如图5-209中箭头)。拧入紧固销T10340至曲轴箱的限位位置。以30N·m的力矩拧紧紧固销T10340。

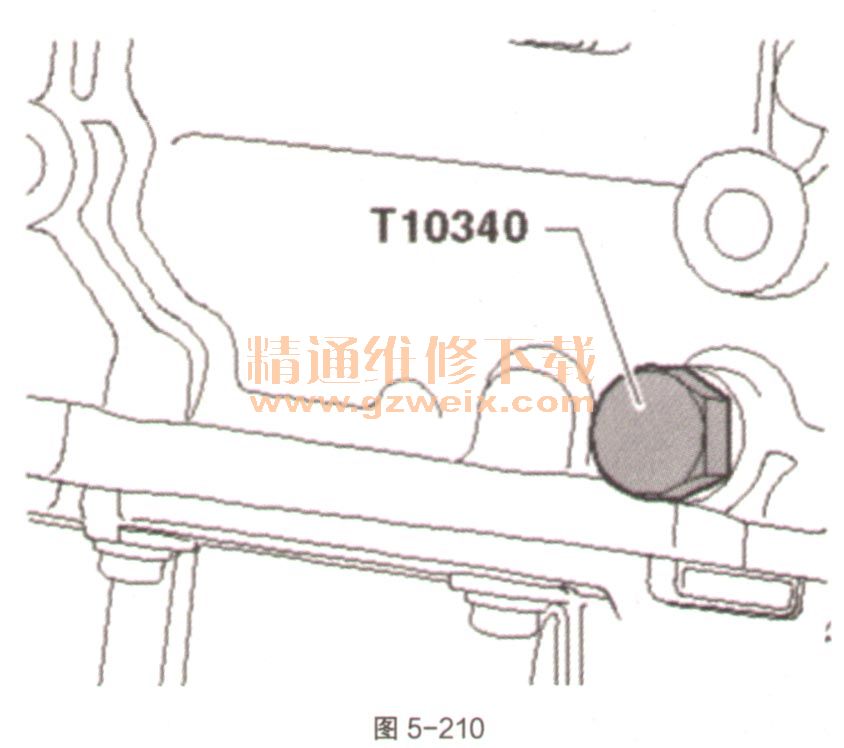

    15用紧固销T10340沿发动机转动方向卡止曲轴,如图5-210。

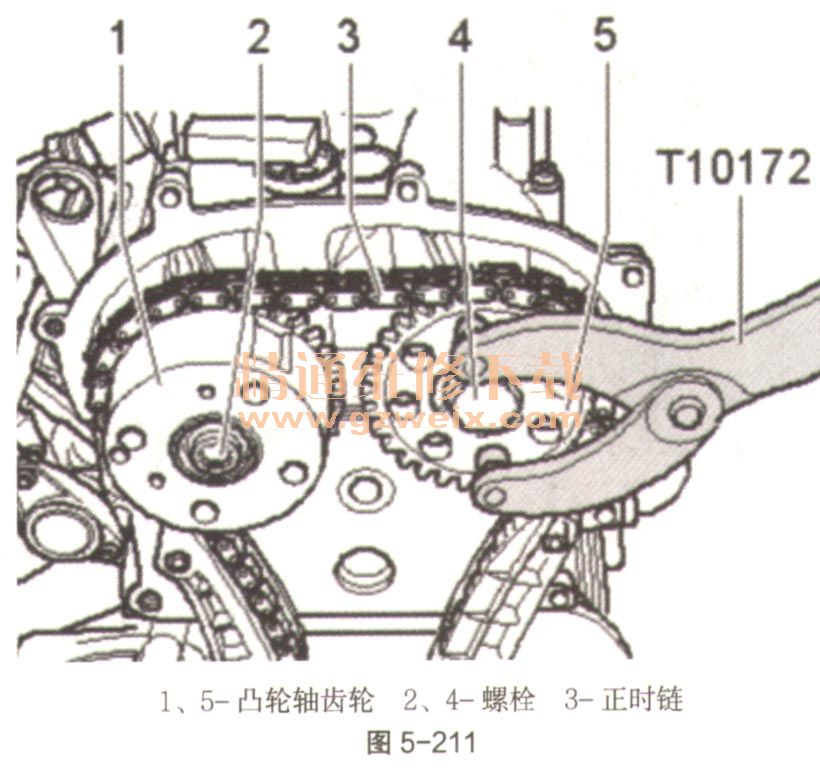

    16用固定工具T10172将凸轮轴齿轮(如图5-211中1)和(如图5-211中5)固定在该位置,以40N·m的力矩拧紧螺栓(如图5-211中2)(左旋螺纹),以50N·m的力矩拧紧螺栓(如图5-211中4)。在拧紧凸轮轴螺栓时曲轴不允许转动,同时正时链(如图5-211中3)两侧必须保持张紧状态。拆卸凸轮轴固定装置T10171 A。

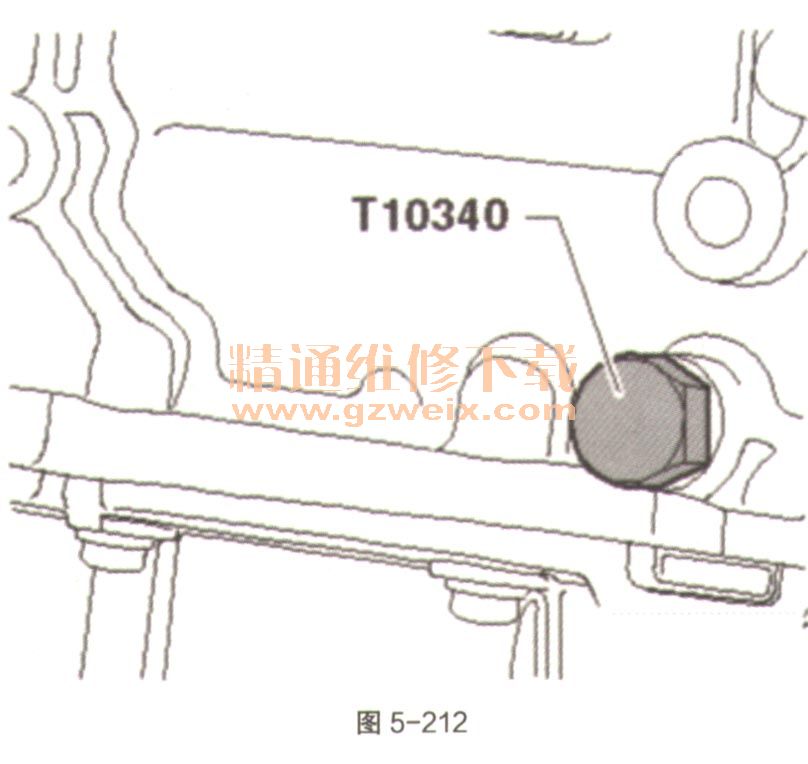

    17从曲轴箱中拧出紧固销T10340,如图5-212。沿发动机转动方向旋转曲轴2圈至汽缸1的上止点。汽缸1上止点的允许偏差:±0.01mm。在安装凸轮轴固定装置T10171 A之前,必须先检查工具销钉是否凸出至少7mm。如果未凸出7mm,则表明凸轮轴固定装置损坏,必须予以更换。不得用敲击工具敲人凸轮轴固定装置。

    18在凸轮轴开口中插入凸轮轴固定装置T10171A,如图5-213,直至限位位置。如果凸轮轴固定装置T10171 A无法插入:重新调整。如果凸轮轴固定装置T10171 A可以插入:拧入紧固销。

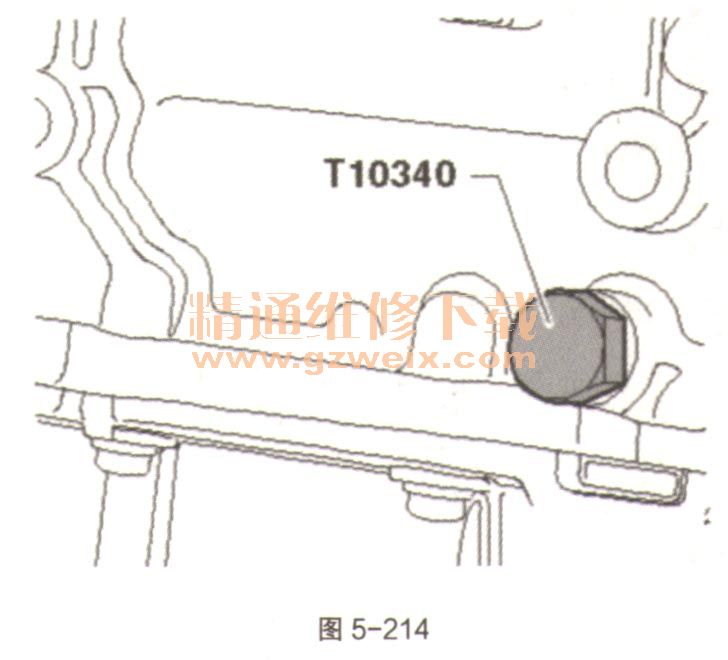

    19T10340至曲轴箱的限位位置,如图5-214。

    以30N·m的力矩拧紧紧固销T10340。

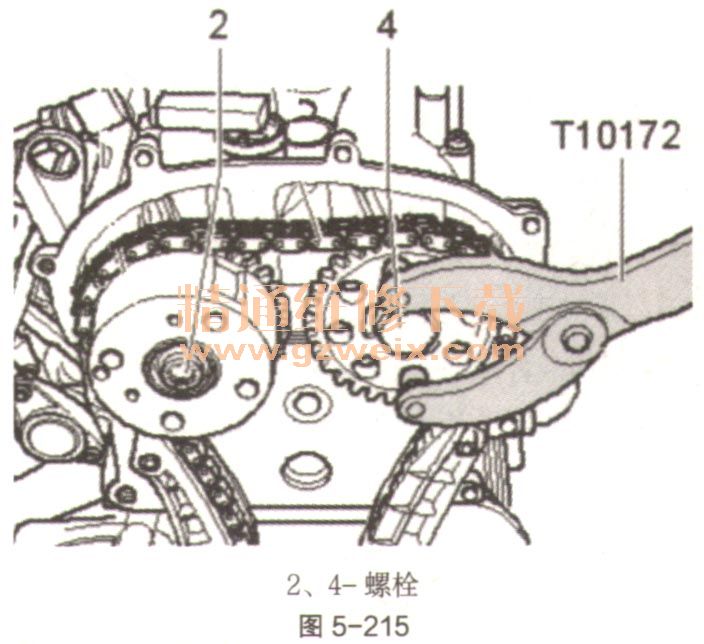

    20取出凸轮轴固定装置T10171A,用固定工具T10172固定凸轮轴齿轮,并用刚性扳手将螺栓(如图5-215中2(左旋螺纹)和4)继续旋转1/4圈(90°)。凸轮轴调节器的中央螺栓为左旋螺纹。在拧紧到凸轮轴上时,不得扭转凸轮轴齿轮。

    ④其他组装工作大体上与拆卸顺序相反。同时请注意下列事项。
    a.在安装曲轴皮带轮之前,紧固销T10340必须保留在曲轴箱中。
    b.安装正时罩盖。
    c.安装曲轴皮带轮。
    d.安装多楔带。
    e.更换凸轮轴密封盖的密封环并在安装前先润滑。
    f.加注冷却液。
    9.安装发动机罩。
