2015年甲壳虫280TSI(1.4T CTHD)发动机正时校对方法
来源:本站整理  作者:佚名  2018-04-26 14:38:08



    通用以下车型
    2013~2014年甲壳虫1 .4TSI(1.4T CTHD)。
   (一)拆卸和安装正时链和机油泵驱动链
   (1)必备的专用工具、检测仪器以及辅助工具。

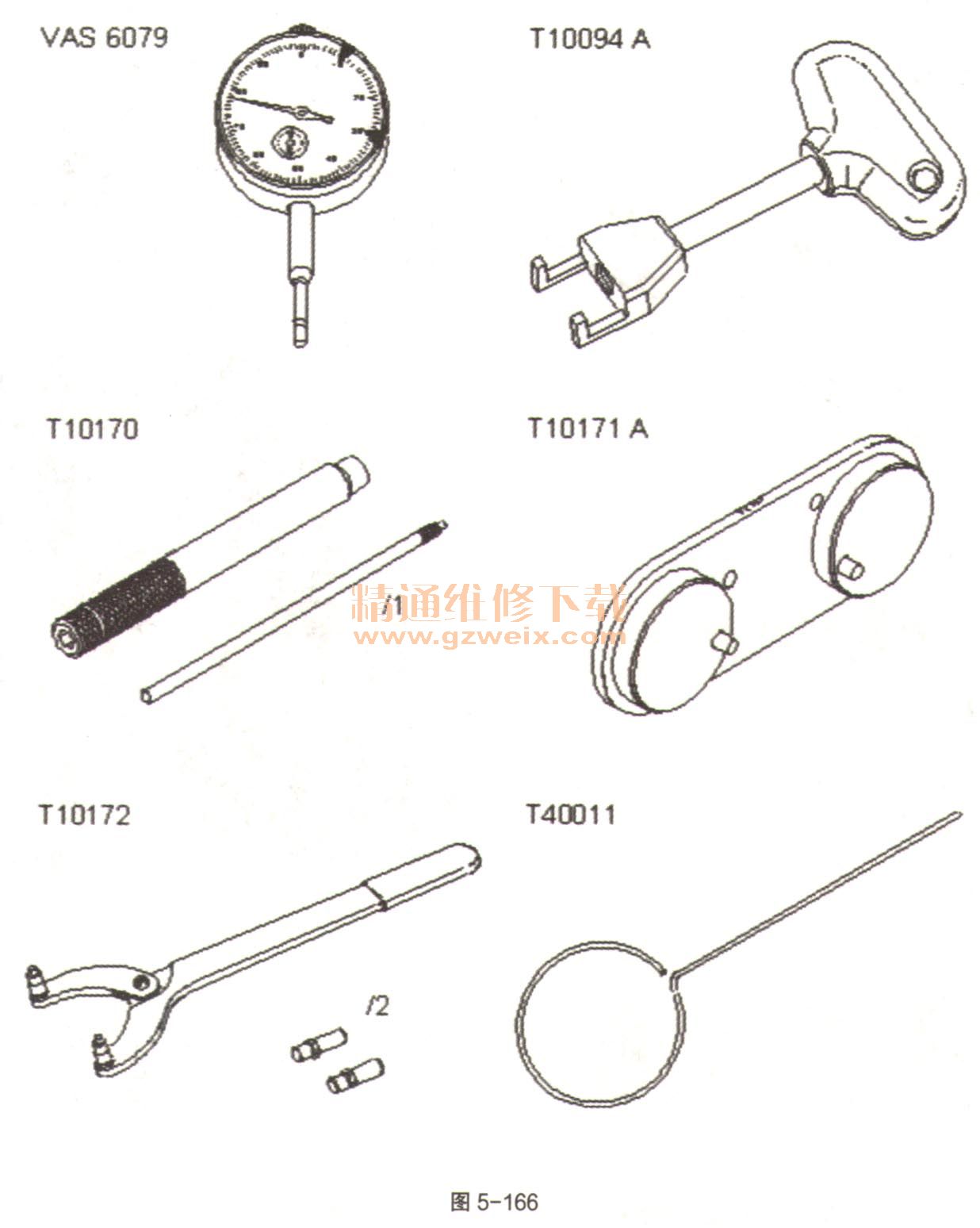

    ①千分表VAS 6079、拉拔器T10094 A、千分表转接头T10170、凸轮轴固定装置T10171 A、固定工具T10172和定位销T40011,如图5-166。

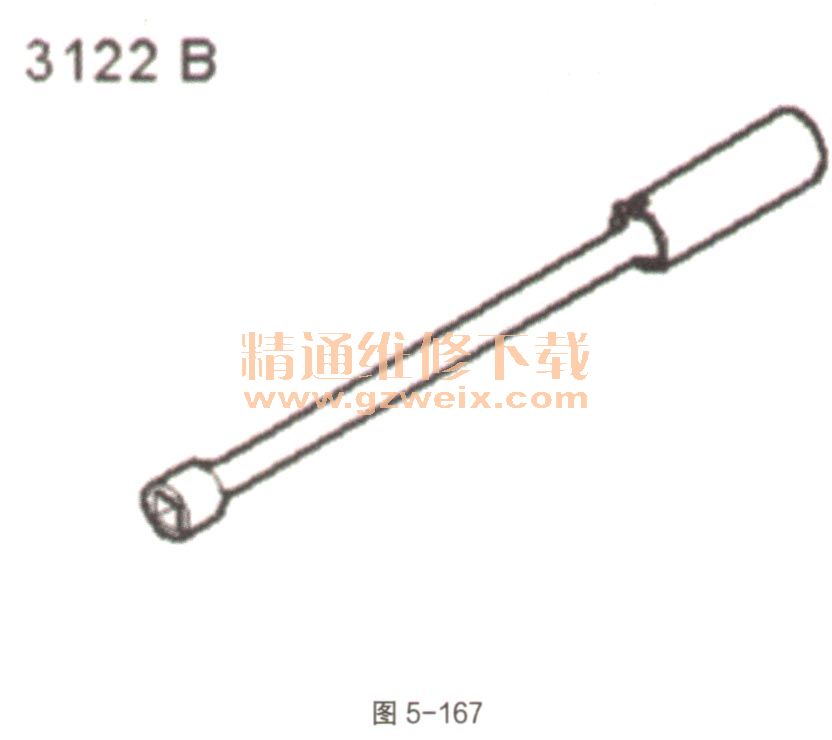

    ②火花塞扳手3122 B,如图5-167。

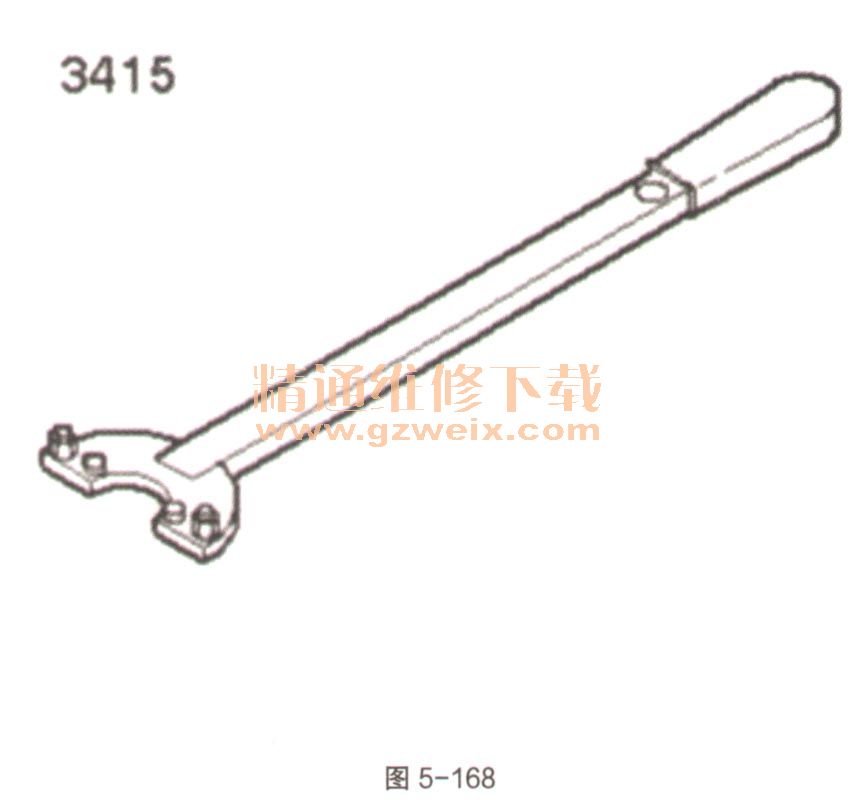

    ③固定工具3415,如图5-168。

    ④扭力扳手V.A.G 1331。
   (2)拆卸。
    ①拆卸发动机罩。
    ②拆卸空气滤清器。
    ③排出冷却液。

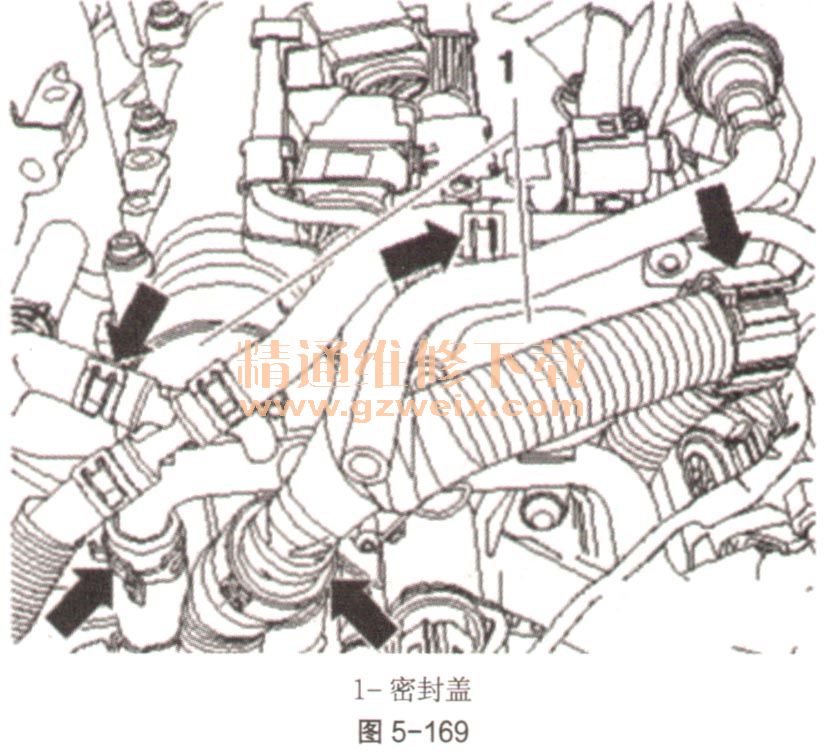

    ④拆卸冷却液软管和管路导向件(如图5-169中箭头)。拧出紧固螺栓并取下凸轮轴密封盖(如图5-169中1)。拆卸汽缸1的火花塞。为此使用拉拔器T10094工艺A和火花塞扳手3122 B。

    ⑤松开并拔下插头。拆卸机油压力开关F1。拧出2个凸轮轴盖板的螺栓。

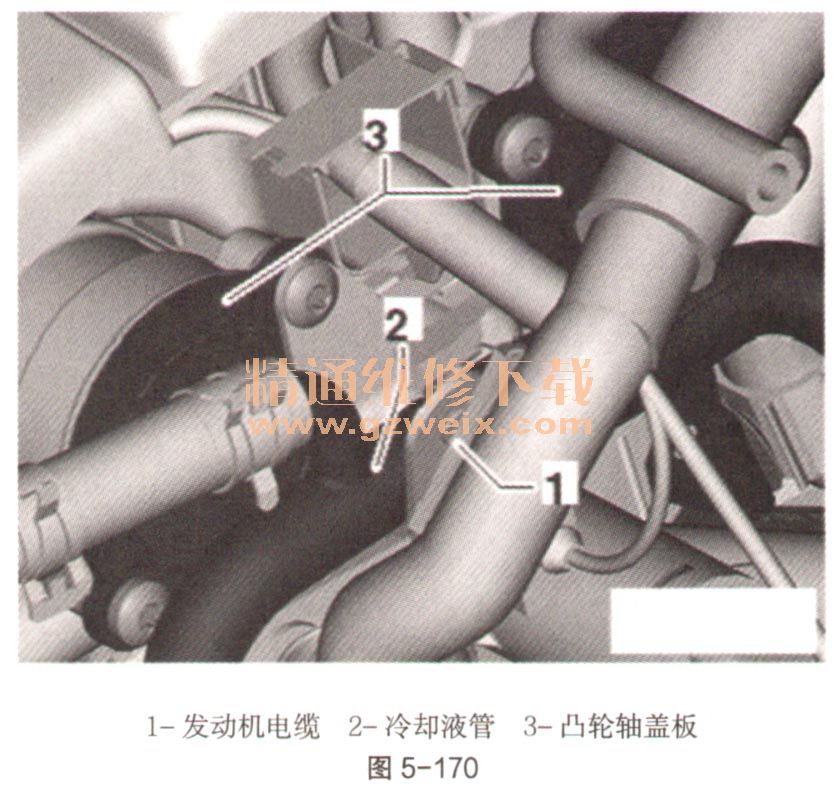

    ⑥松开发动机电缆(如图5-170中1)。从汽缸盖上拔下冷却液管(如图5-170中2)和发动机电缆(如图5-170中1)。从汽缸盖上撬出2个凸轮轴盖板(如图5-170中3)。使用千分表转接头T10170 A时,无须拧下千分表VAS 6079的球头。球头应置于连杆平整侧。

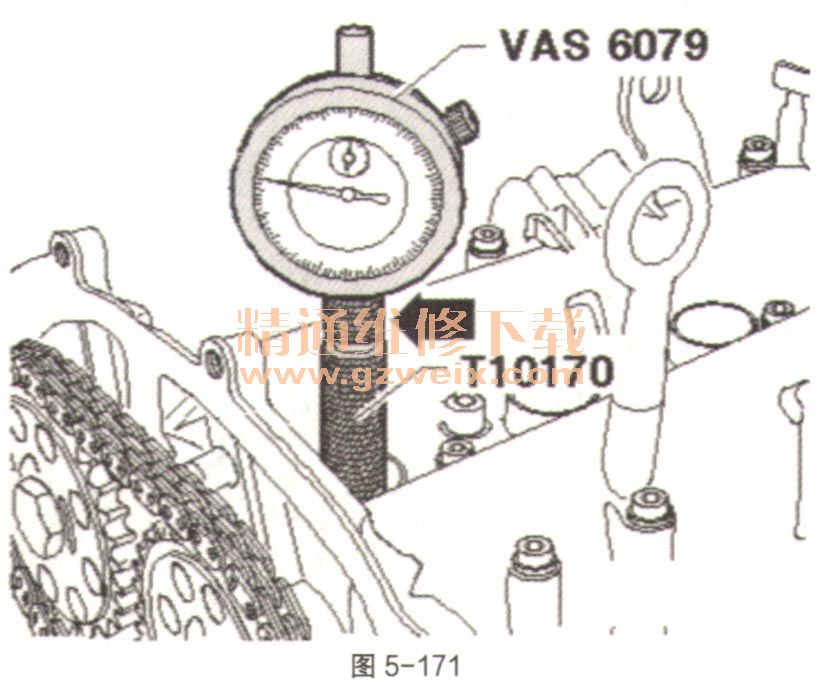

    ⑦拧入千分表转接头T10170至火花塞螺纹的限位位置。装入千分表VAS 6079至限位位置,并用夹紧螺母(如图5-171中箭头)夹紧。沿发动机转动方向将曲轴旋转至汽缸1的上止点。请注意千分表小指针的位置。

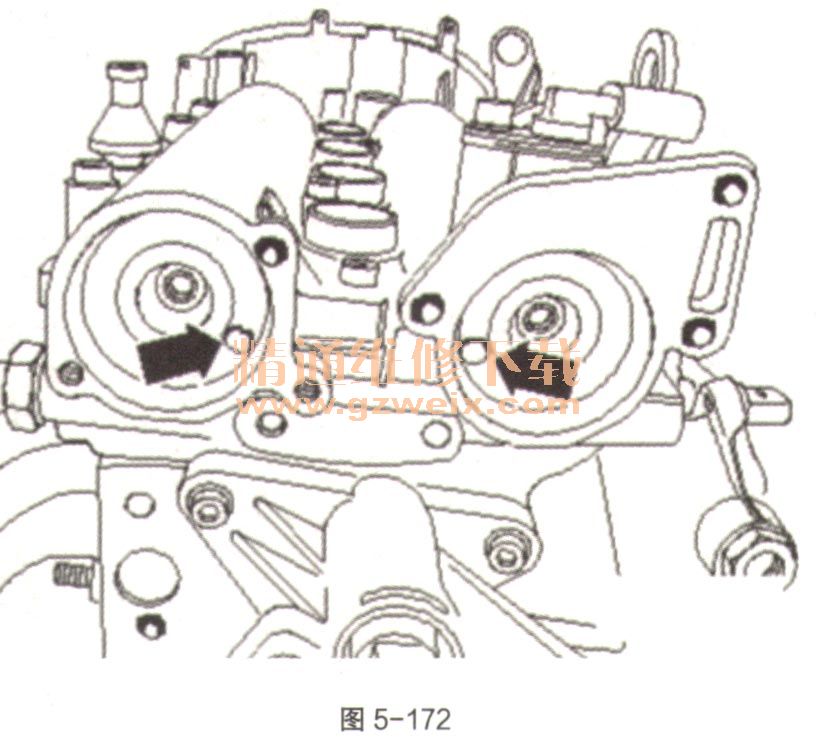

    ⑧凸轮轴上的孔(如图5-172中箭头)必须处于图中的位置。必要时,将曲轴继续旋转1圈(360°)。曲轴转到上止点上方0.01mm处时,必须沿发动机运转方向再转动曲轴2圈,这样曲轴才能位于汽缸1的上止点位置。汽缸1上止点的允许偏差:±0.01 mm。在安装凸轮轴固定装置T10171A之前,必须先检查工具销钉是否凸出至少7mm。如果未凸出7mm,则表明凸轮轴固定装置损坏,必须予以更换。不得用敲击工具敲人凸轮轴固定装置。

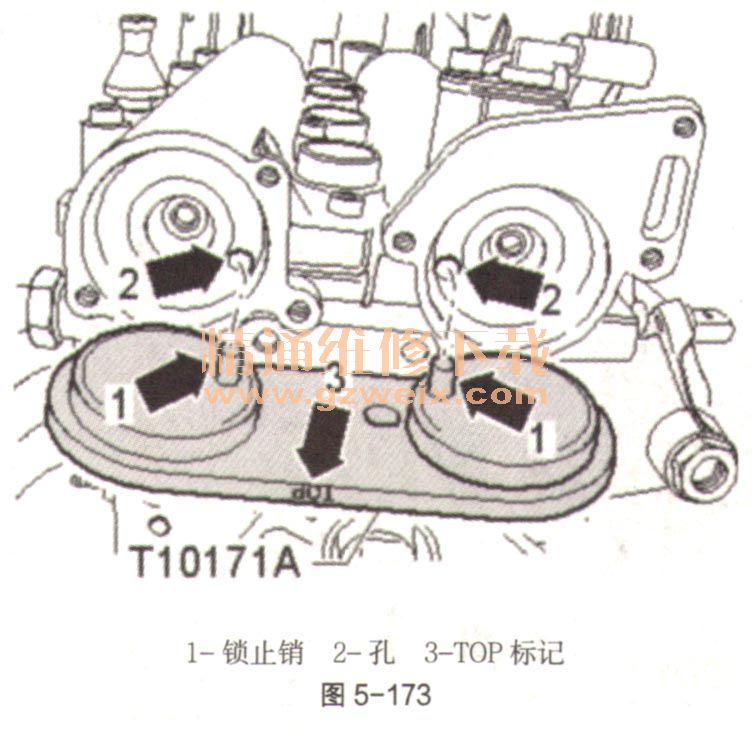

    ⑨在凸轮轴开口中插入凸轮轴固定装置T10171A,直至限位位置。锁止销(如图5-173中箭头1)必须嵌入孔(如图5-173中箭头2)中。必须可以从上方看到TOP标记(如图5-173中箭头3)。

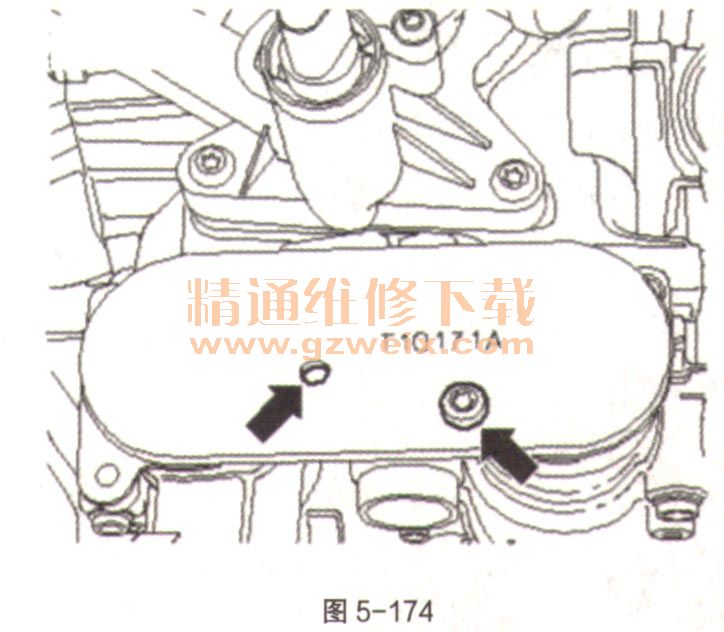

    ⑩用力将螺栓M6拧入相应的孔(如图5-174中箭头)中,以便固定凸轮轴固定装置T10171 A,但不要拧紧。注意凸轮轴固定装置T10171A有不同的固定点。拆卸正时罩盖。

[1] [2] [3] [4] [5] [6]  下一页
