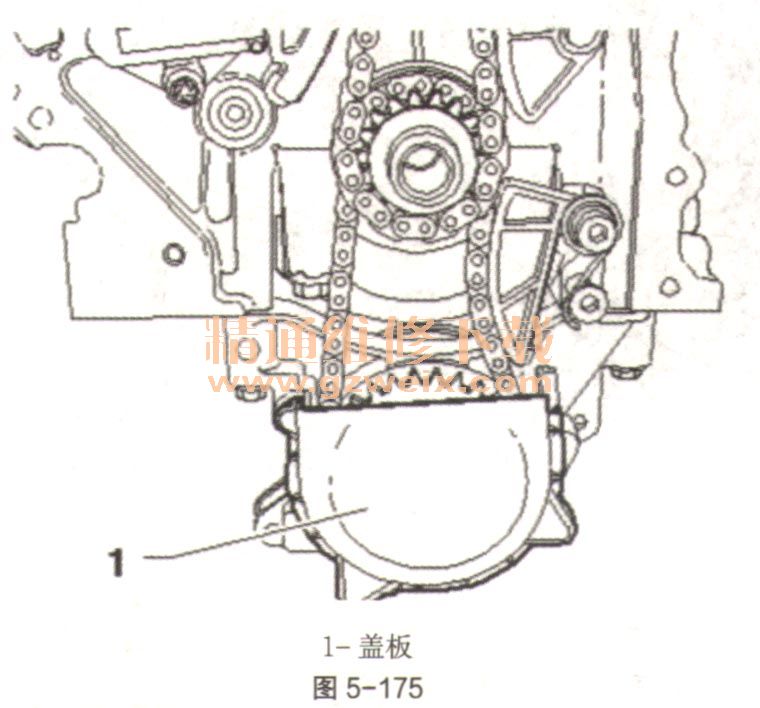

11从机油泵链轮上拔下盖板（如图5-175中1）。

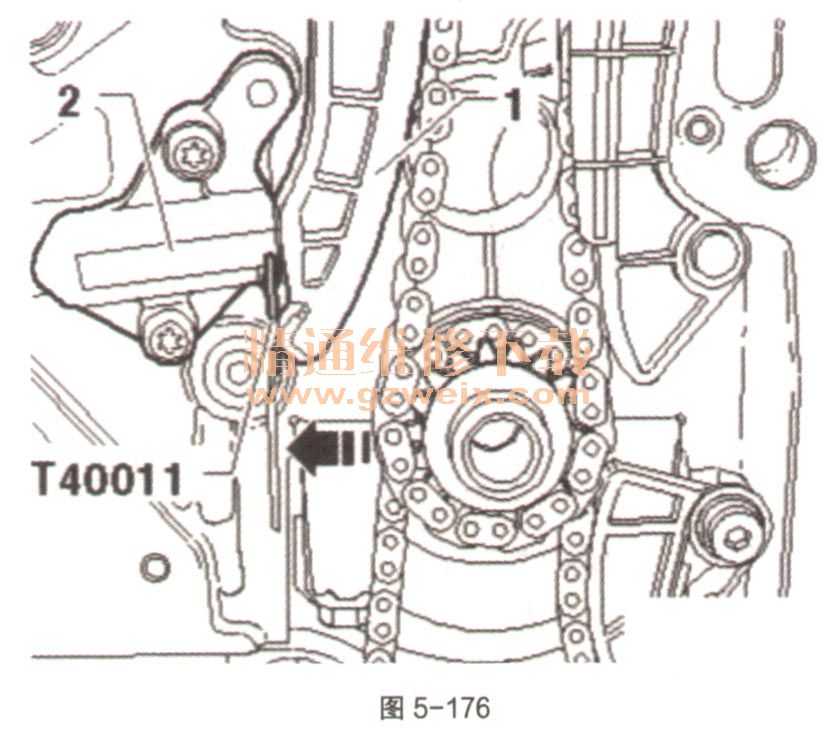

    12沿如图5-176中箭头方向按压张紧轨并用定位销T40011固定链条张紧器的活塞。

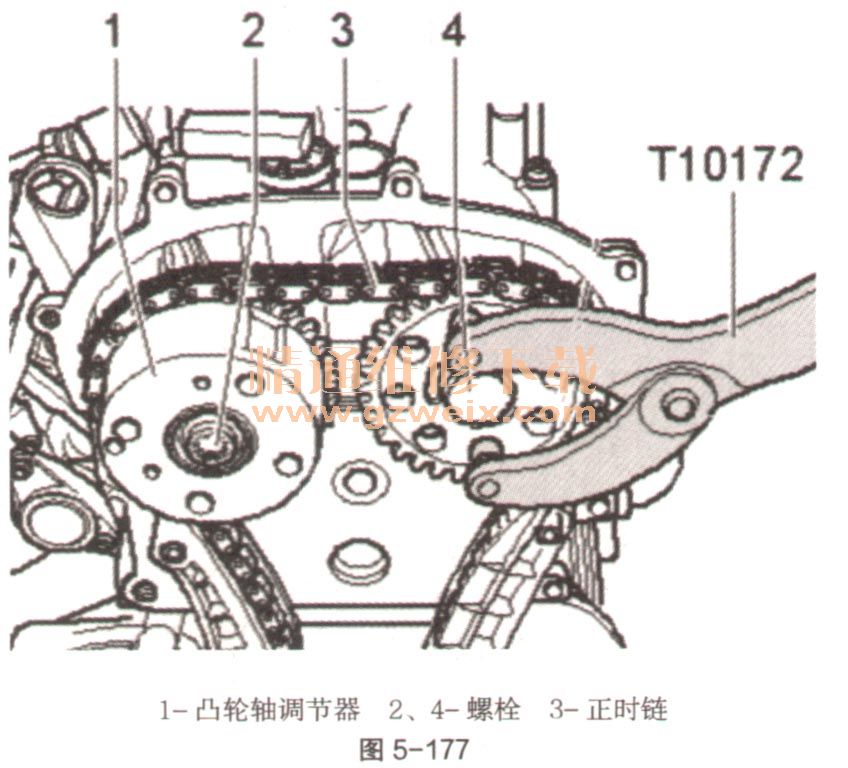

    13用记号笔标记正时链（如图5-177中3）的运转方向。凸轮轴调节器（如图5-177中1）的紧固螺栓为左旋螺纹。拧出螺栓（如图5-177中2和如图5-177中4），并一同拆下凸轮轴调节器（如图5-177中1）和正时链（如图5-177中3）。使用固定工具T10172进行固定。

    14用固定工具T10172固定住机油泵链轮，并松开紧固螺栓（如图5-178中1）。

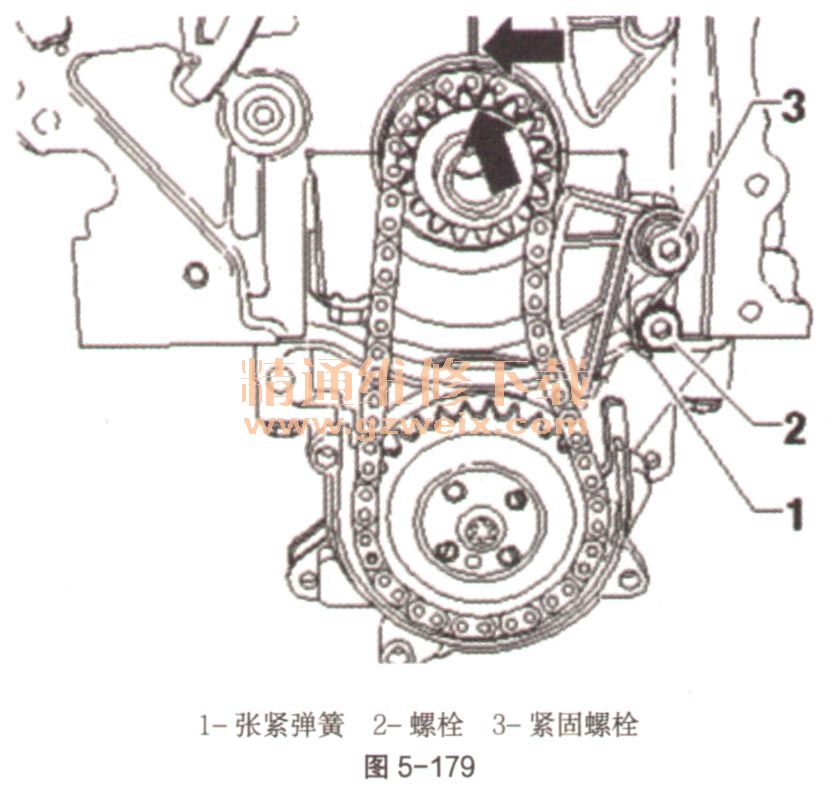

    15用一把螺丝刀撬出螺栓（如图5-179中2）上的张紧弹簧（如图5-179中1），并取出张紧弹簧（如图5-179中1）。拧出紧固螺栓（如图5-179中3），并取下链条张紧器。用记号笔标记机油泵驱动链的运转方向。

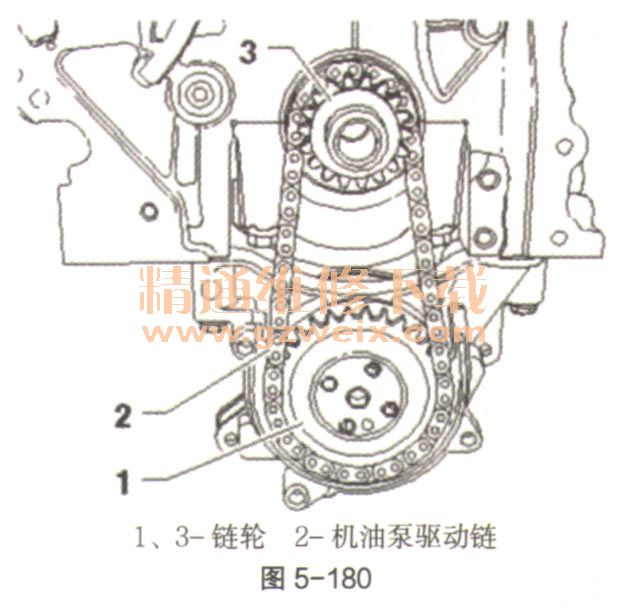

    16拧下链轮（如图5-180中1）的紧固螺栓并一同取下链轮（如图5-180中1和3）以及机油泵驱动链（如图5-180中2）。

   （3）安装。
    ①曲轴必须位于汽缸1的上止点位置。

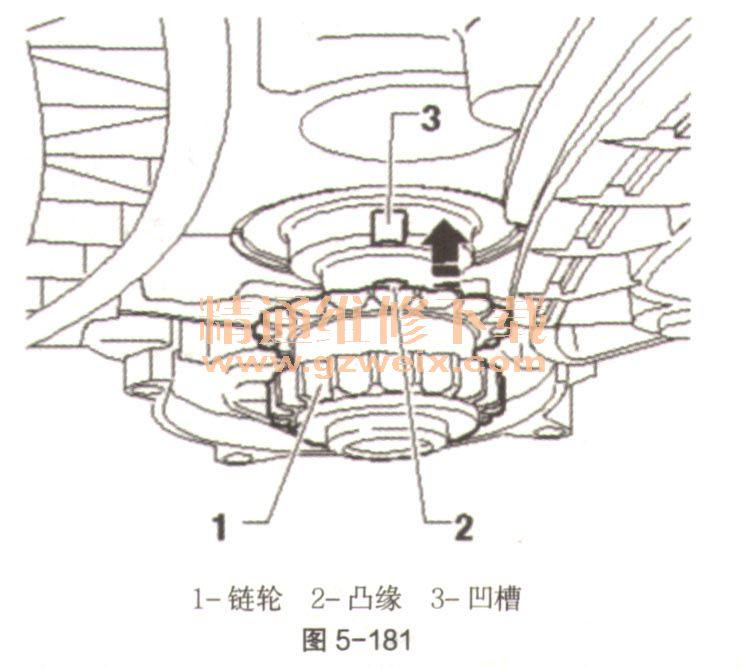

    ②沿如图5-181中箭头方向将链轮（如图5-181中1）推到曲轴轴颈的限位位置。与链轮（如图5-181中1）铸在一起的凸缘（如图5-181中2）必须位于曲轴轴颈的凹槽（如图5-181中3）中。

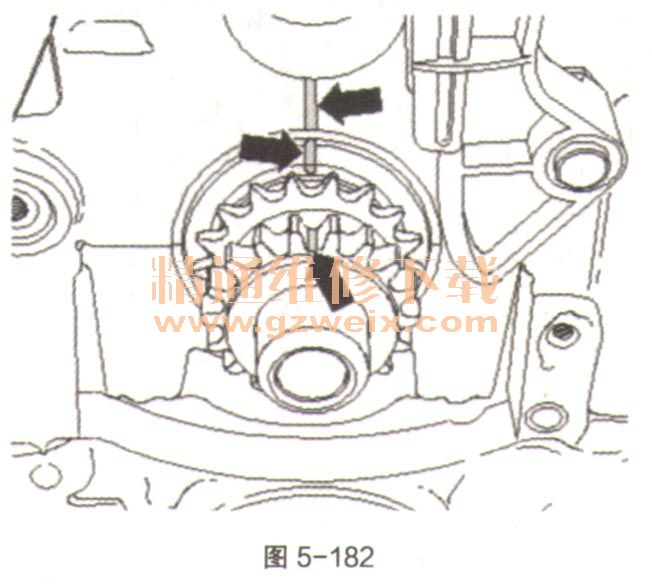

    ③用记号笔标记链轮和汽缸体曲轴的位置，如图5-182。

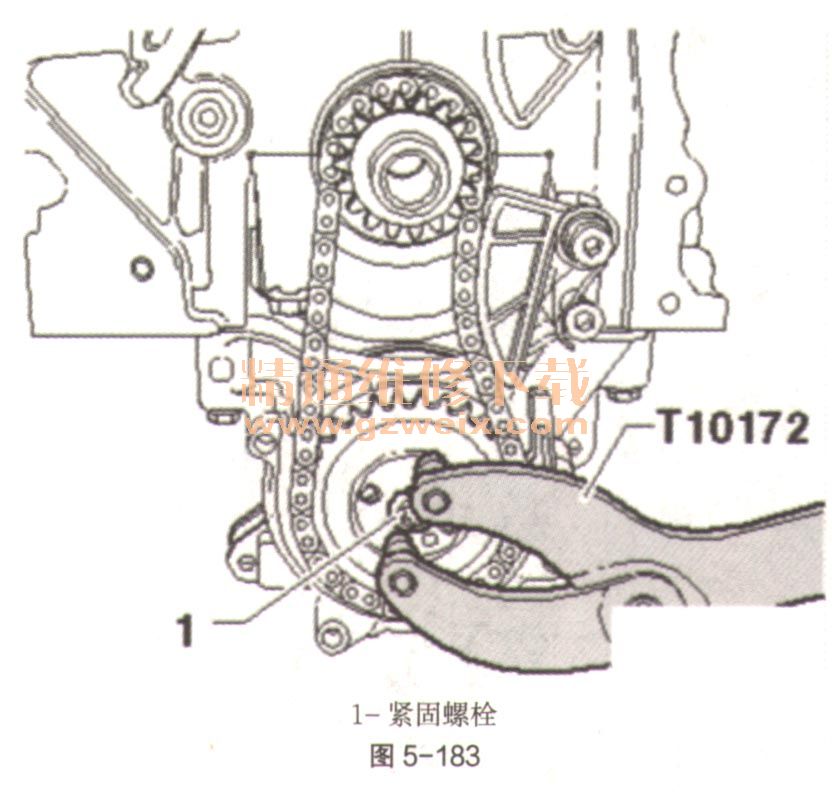

    ④机油泵驱动链置于链轮上，同时将链轮置于机油泵驱动轴上。注意机油泵驱动链上的运转方向标记。机油泵驱动轮只能在一个位置上与机油泵驱动轴匹配。用固定工具T10172固定住机油泵驱动轮。以20N·m的力矩拧上新的紧固螺栓（如图5-183中1），并继续旋转1/4圈（90°）拧紧。

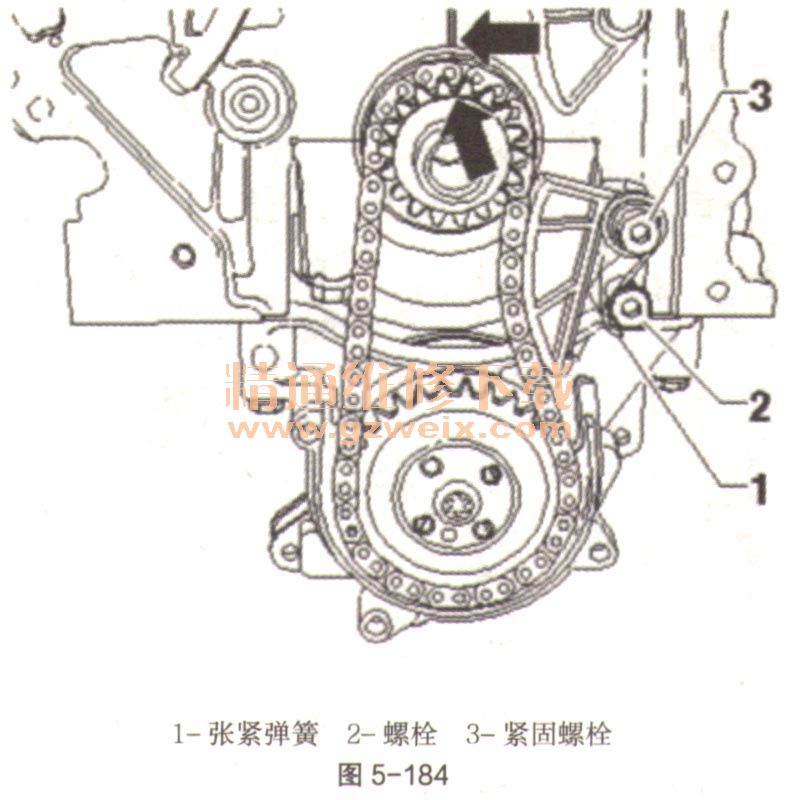

    ⑤在机油泵驱动链上安装链条张紧器，并以8N·m的力矩拧紧紧固螺栓（如图5-184中3）。用一把螺丝刀从螺栓（如图5-184中2）上撬出张紧弹簧（如图5-184中1）。注意标记（如图5-184中箭头）。曲轴不得扭转。用力给链轮拧上一个新的紧固螺栓。

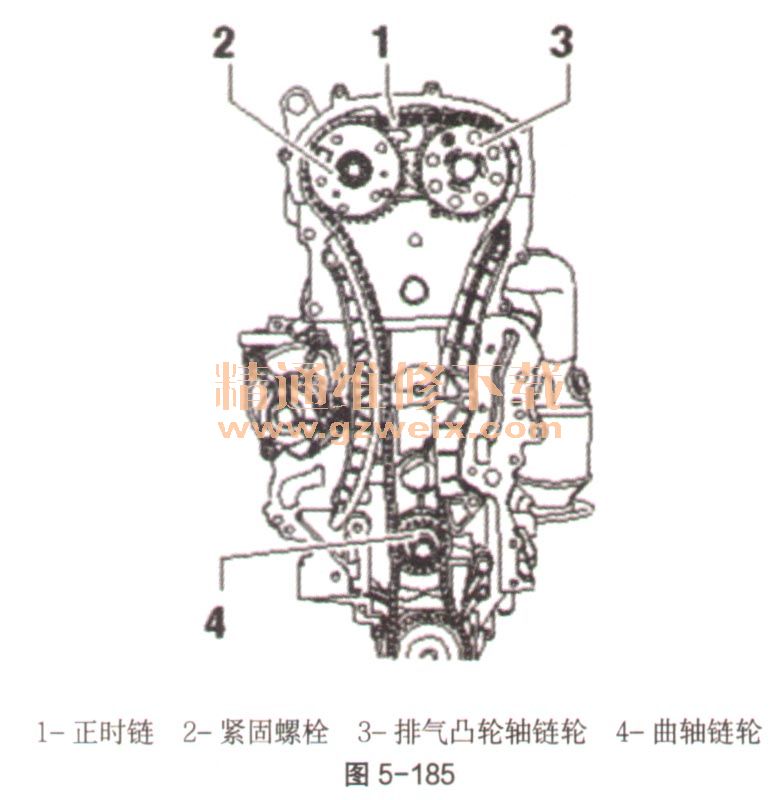

    ⑥正时链（如图5-185中1）装到曲轴链轮（如图5-185中4）、排气凸轮轴链轮（如图5-185中3）上，并用力给凸轮轴调节器拧上一个新的紧固螺栓。注意正时链（如图5-185中1）上的运转方向标记。注意，导向套应安装在进气凸轮轴和凸轮轴调节器之间。凸轮轴调节器的紧固螺栓（如图5-185中2）为左旋螺纹。
