2015~2016年奥迪Q3 30TFSI(1.4T CSSA)发动机正时校对方法
来源:本站整理  作者:佚名  2018-04-26 14:59:50



    通用以下车型:
    2014~2015年奥迪A3 e-tron 1.4TFSI(1.4T CSSA)
    2014~2015年。一汽奥迪A3 1.4TFSI(1.4T CSSA)
   (一)齿形皮带装配一览
    如图4-32。

   (二)将齿形皮带从凸轮轴上取下
   (1)所需要的专用工具和维修设备。
    ①扭矩扳手VAS 6583、固定支架T10172A、固定螺栓T10340、固定支架T10475、环形扳手SW30-T10499-扳手头和SW 13 -T10500,如图4-33。

    ②装配工具T10487,如图4-34。

    ③凸轮轴固定装置T10494,如图4-35。

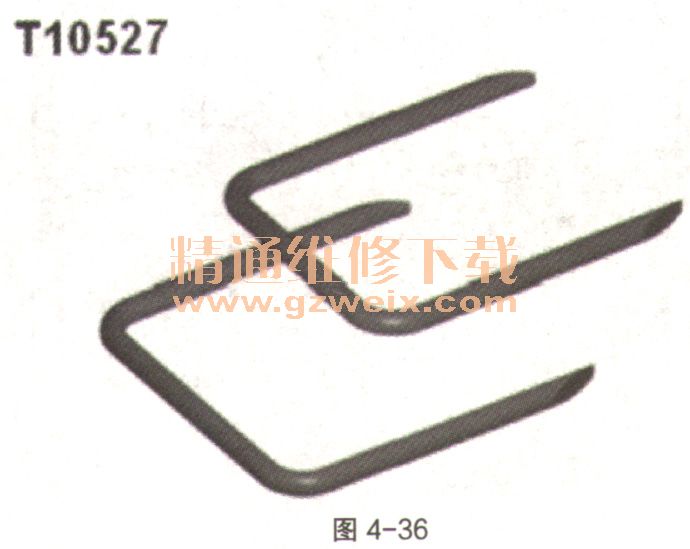

    ④松脱工具T10527和T10527/1,如图4-36。

   (2)工作步骤。
    ①拆下发动机盖板。

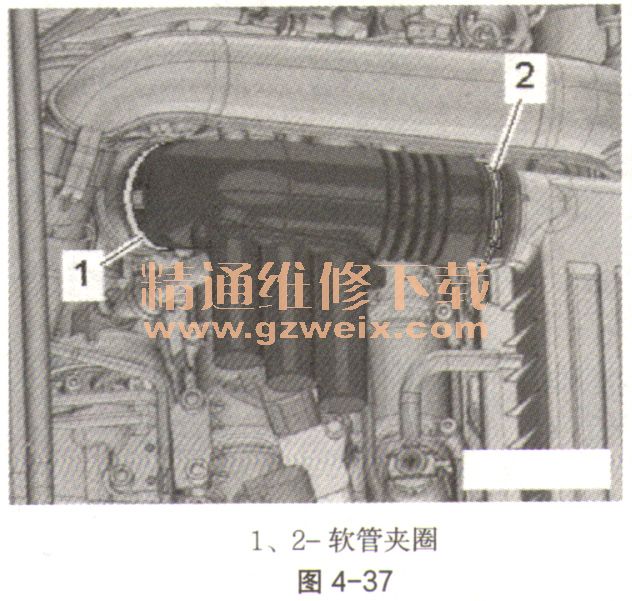

    ②松开软管夹圈(如图4-37中1、2),拆下空气导流管。

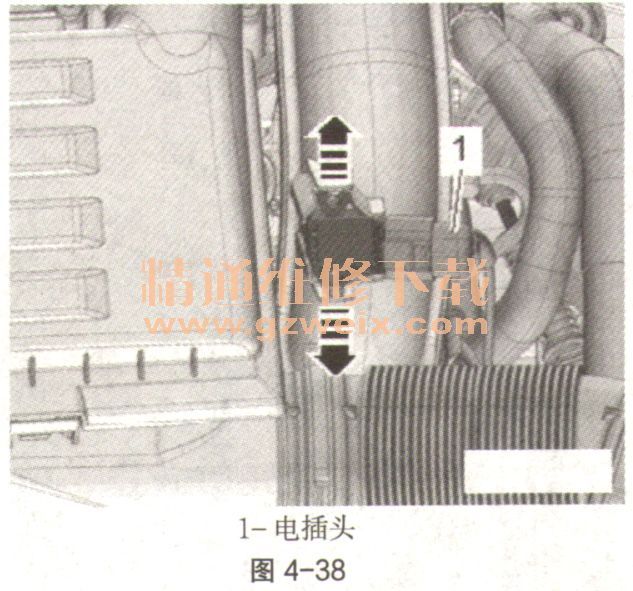

    ③脱开电插头(如图4-38中1)。

    ④露出空气导流管上的空气导流软管。
    ⑤用松脱工具T10527和T10527/1松开卡子(如图4-39中箭头),取下空气导流管(如图4-39中1)。

    ⑥按压解锁按钮,拆下至活性炭罐的软管(如图4-40中1)。拧出螺栓(如图4-40中箭头),取下曲轴箱排气软管。

[1] [2] [3] [4]  下一页
