5 检侧方法
    通过对数据流的数值及数据走向的分析确定了故障范围，接下来就对故障范围内的电气系统进行实车检测，找到故障点并排除。

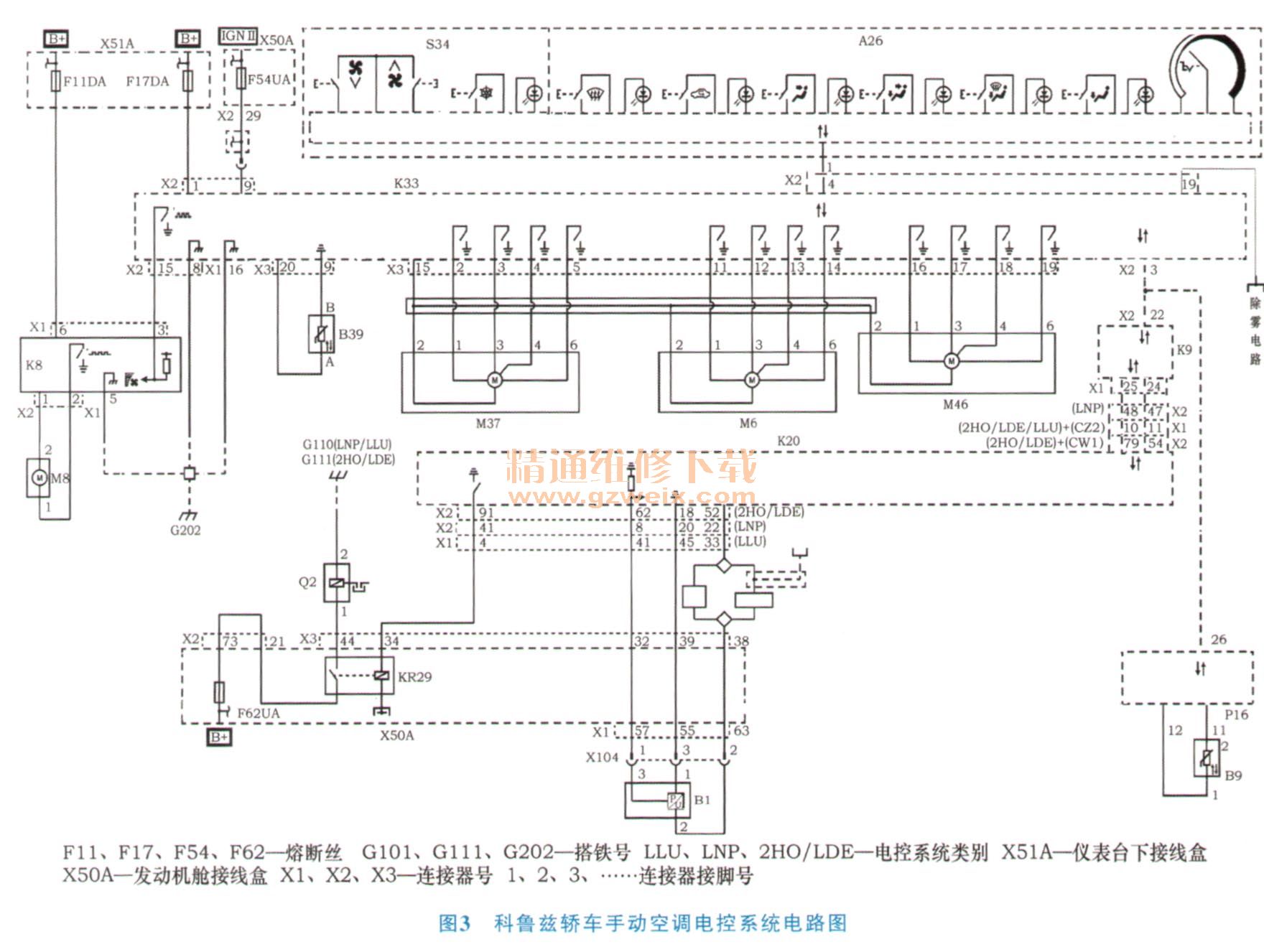

    5.1电路图
    电路图如图3所示。

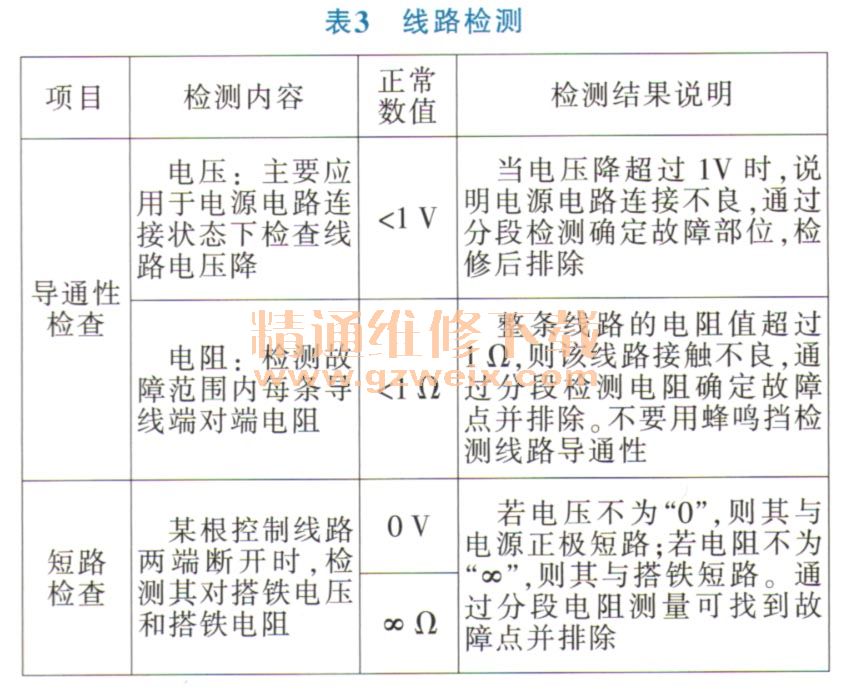

    5.2线路检测（表3）

    线路检测工具有万用表、二极管试灯等。
    带电进行电路电压降检测时，如需在连接器处检测，要用测试套线短接各端子，使电路正常连接时进行测试。进行断路电阻检测时，应先断开点火开关几分钟后进行，以释放电路电容的电荷；进行电路电阻检查时，应将被检线路与电源隔开，必要时断开电池负极进行。

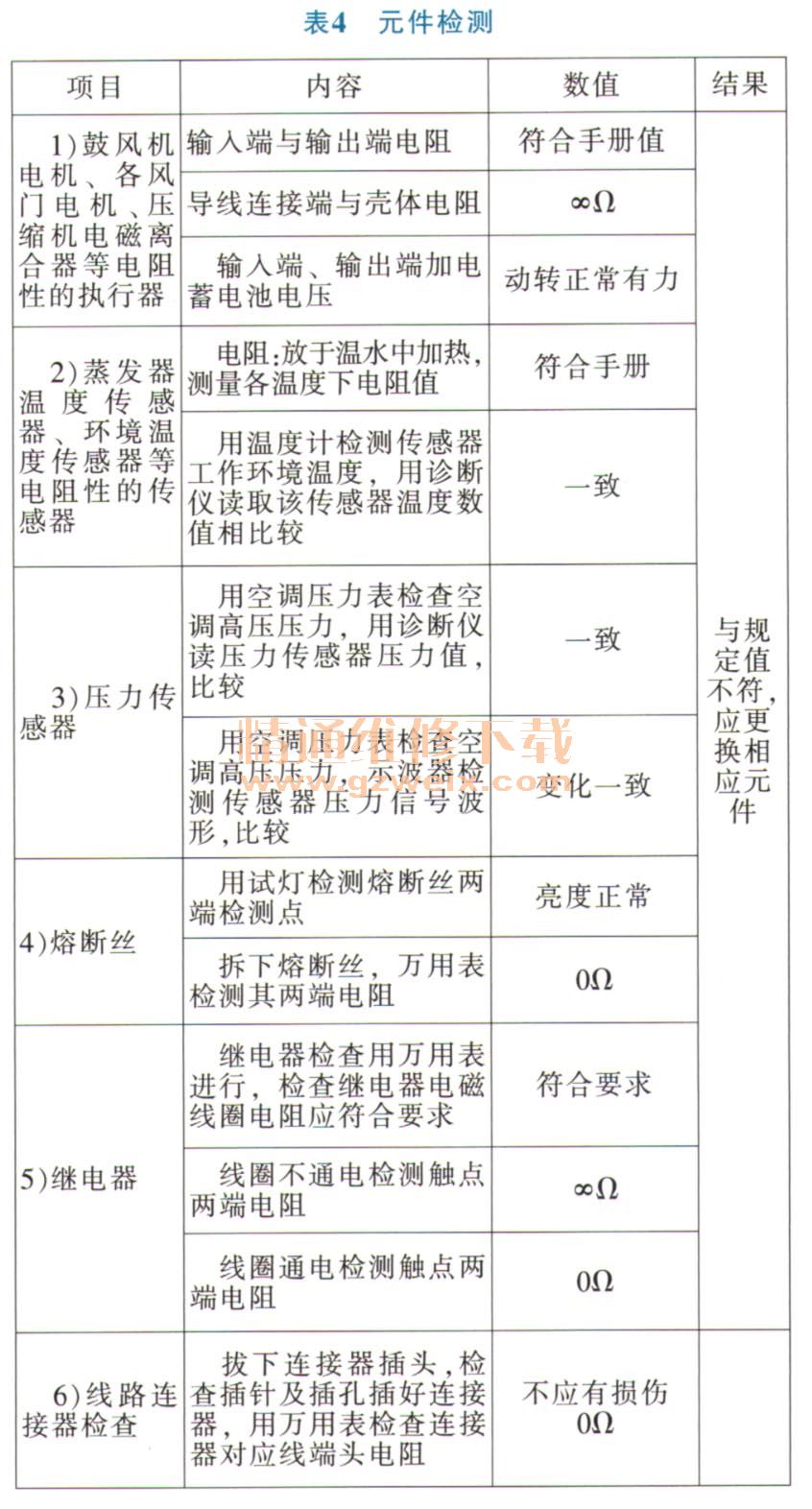

    5.3元件检测（表4）

    5.4检测技巧
    1）检测时应尽量减少不必要的拆装，选择恰当的检测点和检测顺序很重要，检测点的选择应尽可能易拆卸，如熔断丝、继电器及外围部件等。
    2）有源式传感器的检测，一定要在拆下传感器的插头处先检查其电源电压，然后是信号线和器件。
    3）对某处检测时要做到细致、全面，尽量避免因为考虑不周而出现对某处反复拆检，也不要因为找到一个故障而不对相关线路进行彻底检查。
通用轿车自动空调电控系统的检查过程与此相似。
