摘要：本文通过模拟车灯开关不同信号线断路故障进行实车测试，研究了迈腾B7L轿车灯光系统应急模式的控制策略，供故障分析与维修时参考。
1 测试车型及设备
1.1测试车型
一辆迈腾B7L轿车，于2014年10月出厂，配置1.8L汽油发动机，不具备自动前照灯功能，其车灯开关总成如图1所示。
1.2教学线束
为方便测量，采用J519教学线束，如图2所示。此线束相当于在X519与原车插接器之间连入延长线和测量点，并可在测量点上设置断路等故障。
2 电路图分析

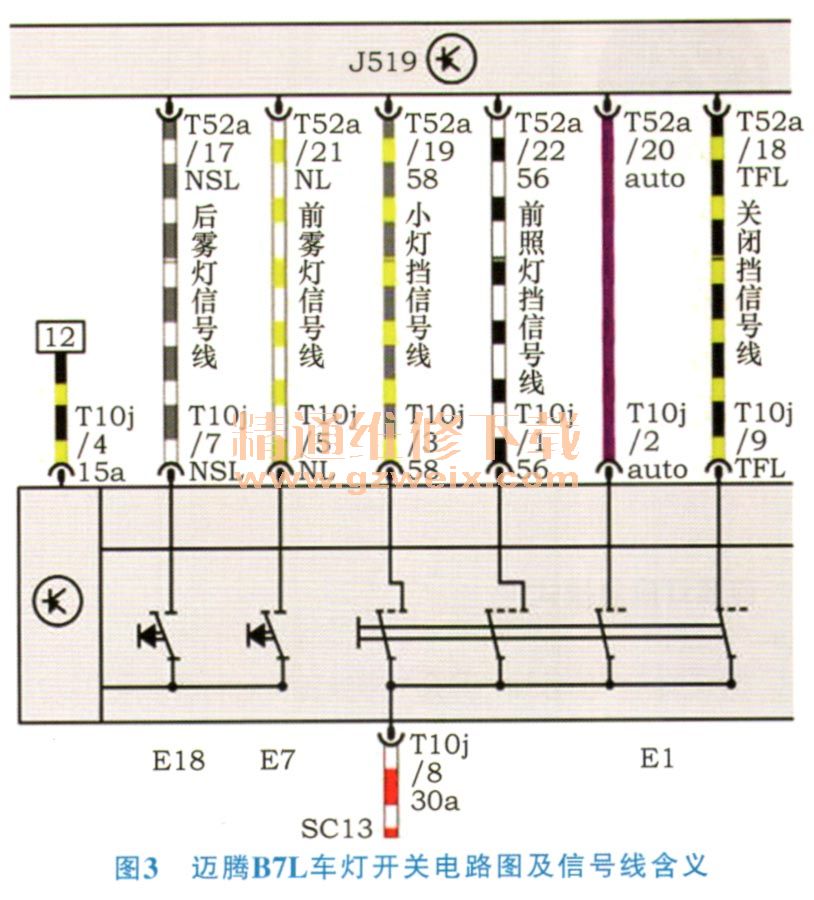

查阅相关资料，灯光系统开关电路图及信号线含义如图3所示，图中auto为自动前照灯信号线，测试车辆不具备此功能。开关各挡位含义及灯光系统正常状态见表1。
分析电路图及用万用表测试相关端子电压可知，车灯开关E1由熔断丝SC 13供电，E1置于不同挡位（包括关闭挡）时，相应信号线接通，向J519提供1个＋B电压信号，J519向相应的车灯供电，点亮车灯；El每个挡位只有1条信号线接通。J519在收到小灯挡或前照灯挡信号的情况下，再收到雾灯开关信号，才会开启相应雾灯，且开启后雾灯须先开启前雾灯。
