3 前照灯应急模式
3.1测试1

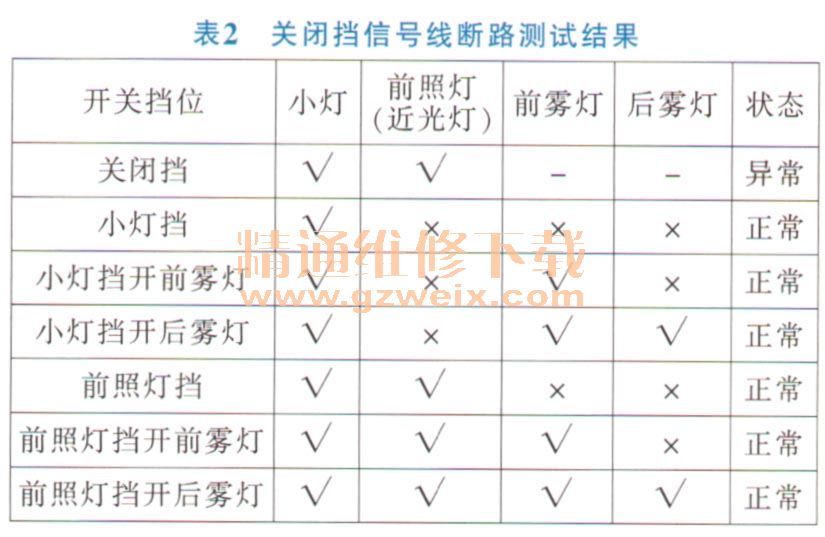

断开关闭挡信号线，其余信号线正常。测试结果见表2。
结果表明：关闭挡、小灯和近光灯异常点亮，其余挡位正常。
3.2测试2

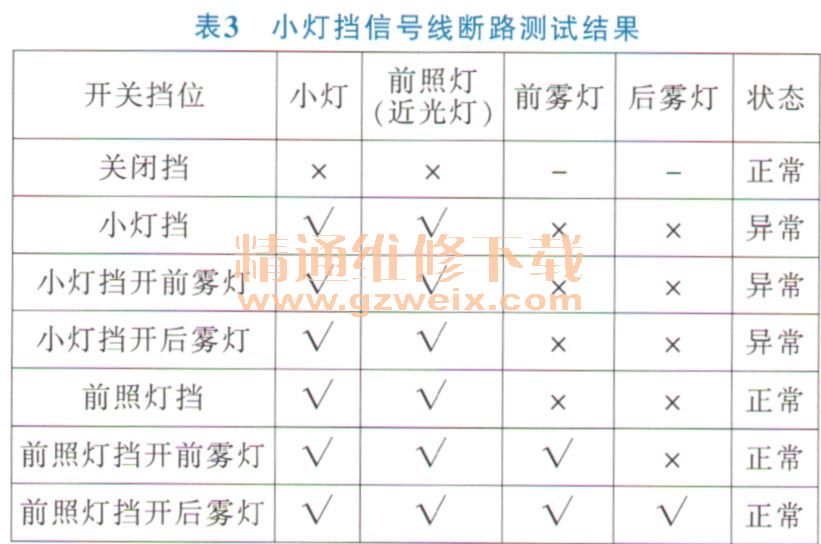

断开小灯挡信号线，其余信号线正常。测试结果见表3。
结果表明；小灯挡，除小灯点亮外近光灯异常点亮，前后雾灯均无法开启，其余挡位正常。
3.3测试3

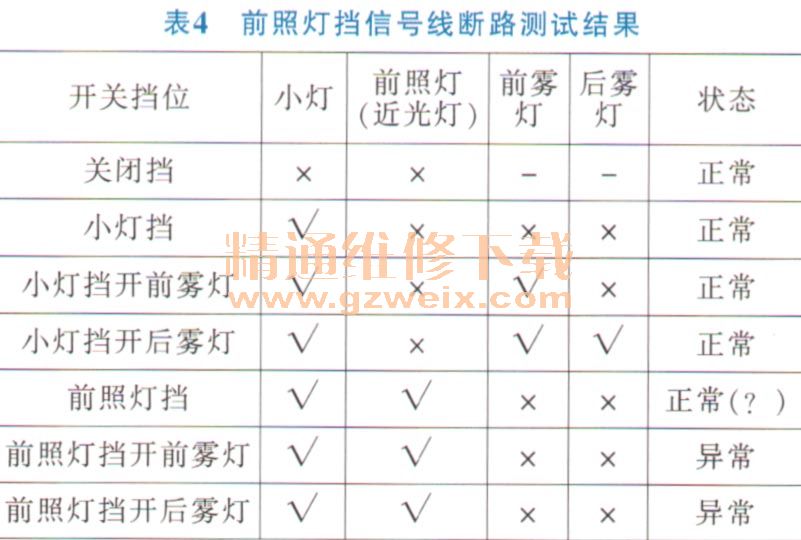

断开前照灯挡信号线，其余信号线正常。测试结果见表4。
结果表明：前照灯挡，小灯和近光灯点亮，但前后雾灯均无法开启，说明前照灯挡不开雾灯时的正常状态是假象，实质上也是一种异常状态，其余挡位正常。
3.4分析
由上面3个测试结果分析可知，E1开关任一挡位信号线断路时，将开关置于此断路挡位，J519均无法收到任何开关信号，系统无法判断此时驾驶员的意图。为安全起见，系统开启小灯和近光灯，此种情况下，前后雾灯均无法正常开启。这就是迈腾B7L轿车的前照灯应急模式。
4 雾灯应急模式

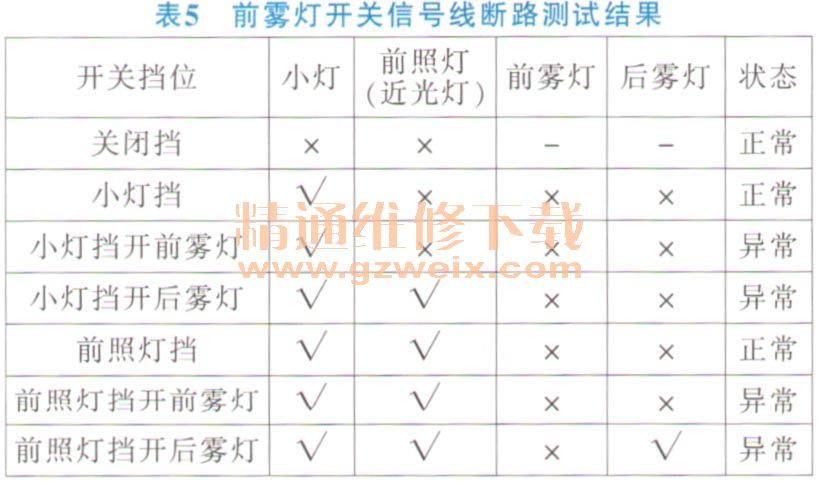

断开前雾灯开关信号线，其余信号线正常。测试结果见表5。
结果表明：小灯挡开前雾灯，前雾灯不亮，再开后雾灯，近光灯异常点亮，前后雾灯均不亮；前照灯挡开前雾灯，前雾灯不亮，再开后雾灯，前雾灯仍不亮，但后雾灯点亮。这就是雾灯应急模式。
5 结语
车灯开关E1至J519之间任意挡位信号线断路时，此挡位进入前照灯应急模式，表现为小灯和近光灯点亮，前后雾灯均无法开启。
前雾灯开关信号线断路时，前雾灯无法开启，开后雾灯时进入雾灯应急模式，表现为小灯挡开后雾灯，近光灯异常点亮，前照灯挡开后雾灯，前雾灯不亮，后雾灯亮。
了解灯光系统的应急模式，有助于维修人员理解其控制原理，为诊断排除相关故障提供依据。
